Спосіб зменшення кількості залишкового мономера в тимчасових стоматологічних ортопедичних конструкціях

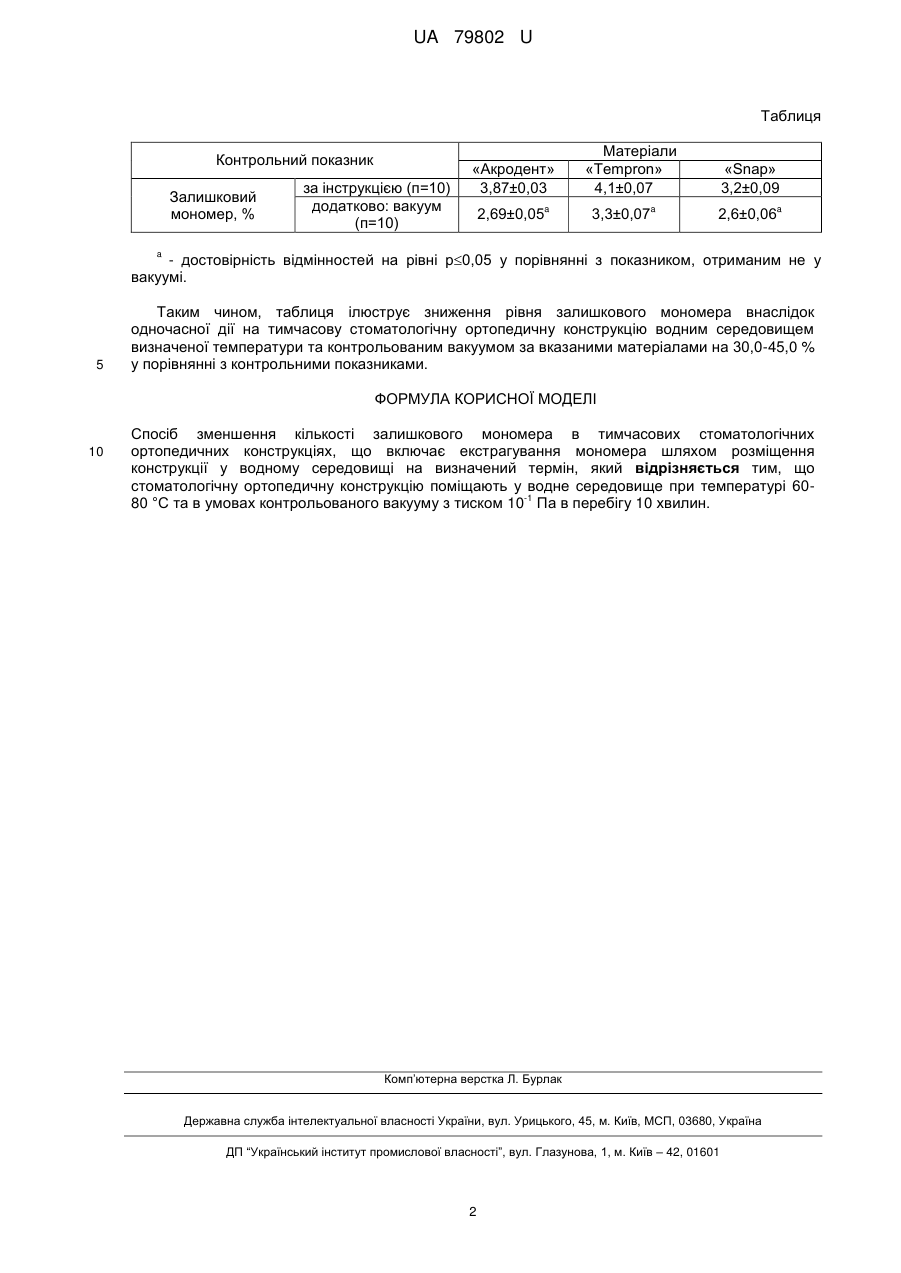

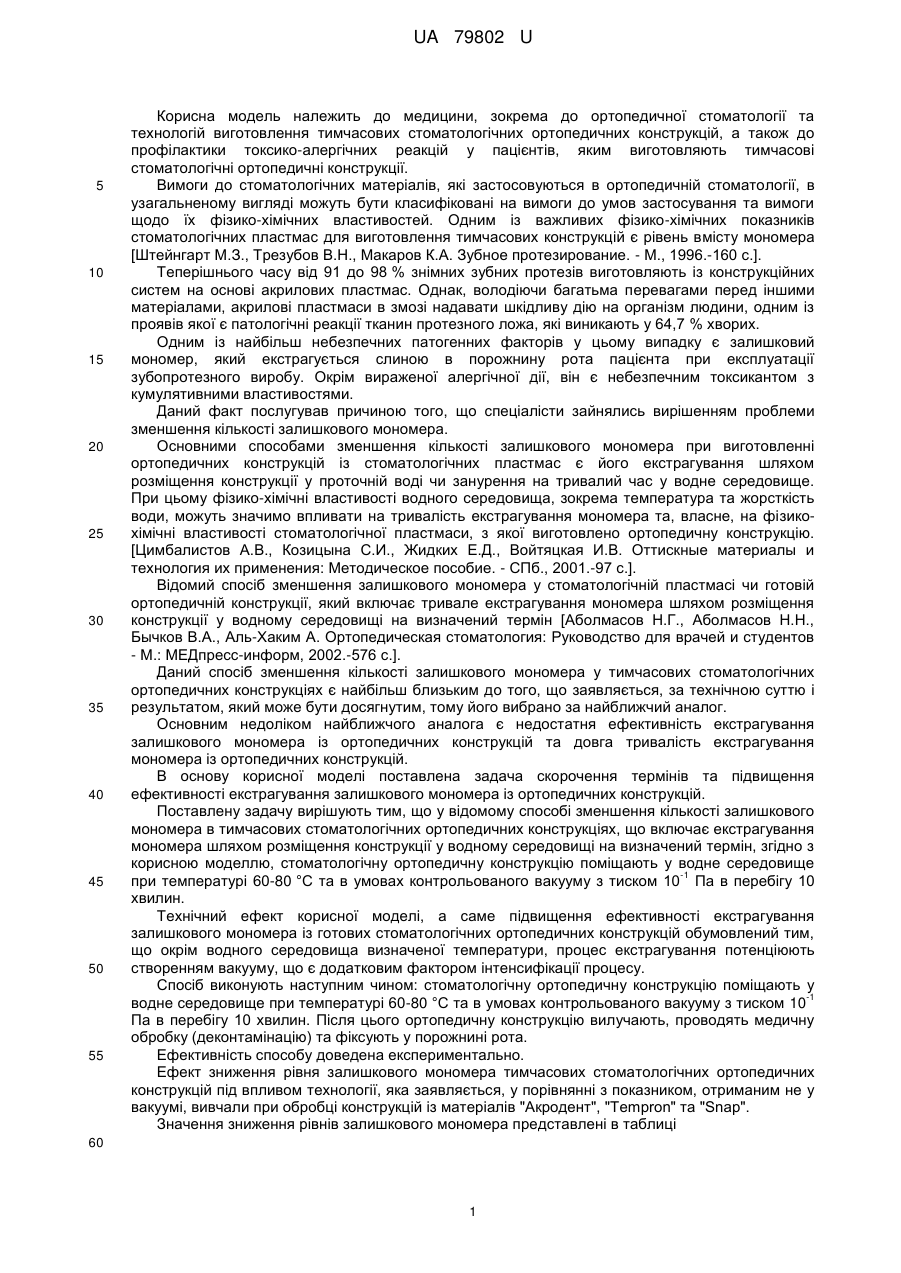

Реферат: Спосіб зменшення кількості залишкового мономера в тимчасових стоматологічних ортопедичних конструкція включає екстрагування мономера шляхом розміщення конструкції у водному середовищі на визначений термін та в умовах контрольованого вакууму. UA 79802 U (12) UA 79802 U UA 79802 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до ортопедичної стоматології та технологій виготовлення тимчасових стоматологічних ортопедичних конструкцій, а також до профілактики токсико-алергічних реакцій у пацієнтів, яким виготовляють тимчасові стоматологічні ортопедичні конструкції. Вимоги до стоматологічних матеріалів, які застосовуються в ортопедичній стоматології, в узагальненому вигляді можуть бути класифіковані на вимоги до умов застосування та вимоги щодо їх фізико-хімічних властивостей. Одним із важливих фізико-хімічних показників стоматологічних пластмас для виготовлення тимчасових конструкцій є рівень вмісту мономера [Штейнгарт М.З., Трезубов В.Н., Макаров К.А. Зубное протезирование. - Μ., 1996.-160 с.]. Теперішнього часу від 91 до 98 % знімних зубних протезів виготовляють із конструкційних систем на основі акрилових пластмас. Однак, володіючи багатьма перевагами перед іншими матеріалами, акрилові пластмаси в змозі надавати шкідливу дію на організм людини, одним із проявів якої є патологічні реакції тканин протезного ложа, які виникають у 64,7 % хворих. Одним із найбільш небезпечних патогенних факторів у цьому випадку є залишковий мономер, який екстрагується слиною в порожнину рота пацієнта при експлуатації зубопротезного виробу. Окрім вираженої алергічної дії, він є небезпечним токсикантом з кумулятивними властивостями. Даний факт послугував причиною того, що спеціалісти зайнялись вирішенням проблеми зменшення кількості залишкового мономера. Основними способами зменшення кількості залишкового мономера при виготовленні ортопедичних конструкцій із стоматологічних пластмас є його екстрагування шляхом розміщення конструкції у проточній воді чи занурення на тривалий час у водне середовище. При цьому фізико-хімічні властивості водного середовища, зокрема температура та жорсткість води, можуть значимо впливати на тривалість екстрагування мономера та, власне, на фізикохімічні властивості стоматологічної пластмаси, з якої виготовлено ортопедичну конструкцію. [Цимбалистов А.В., Козицына С.И., Жидких Е.Д., Войтяцкая И.В. Оттискные материалы и технология их применения: Методическое пособие. - СПб., 2001.-97 с.]. Відомий спосіб зменшення залишкового мономера у стоматологічній пластмасі чи готовій ортопедичній конструкції, який включає тривале екстрагування мономера шляхом розміщення конструкції у водному середовищі на визначений термін [Аболмасов Н.Г., Аболмасов Н.Н., Бычков В.Α., Аль-Хаким А. Ортопедическая стоматология: Руководство для врачей и студентов - Μ.: МЕДпресс-информ, 2002.-576 с.]. Даний спосіб зменшення кількості залишкового мономера у тимчасових стоматологічних ортопедичних конструкціях є найбільш близьким до того, що заявляється, за технічною суттю і результатом, який може бути досягнутим, тому його вибрано за найближчий аналог. Основним недоліком найближчого аналога є недостатня ефективність екстрагування залишкового мономера із ортопедичних конструкцій та довга тривалість екстрагування мономера із ортопедичних конструкцій. В основу корисної моделі поставлена задача скорочення термінів та підвищення ефективності екстрагування залишкового мономера із ортопедичних конструкцій. Поставлену задачу вирішують тим, що у відомому способі зменшення кількості залишкового мономера в тимчасових стоматологічних ортопедичних конструкціях, що включає екстрагування мономера шляхом розміщення конструкції у водному середовищі на визначений термін, згідно з корисною моделлю, стоматологічну ортопедичну конструкцію поміщають у водне середовище -1 при температурі 60-80 °C та в умовах контрольованого вакууму з тиском 10 Па в перебігу 10 хвилин. Технічний ефект корисної моделі, а саме підвищення ефективності екстрагування залишкового мономера із готових стоматологічних ортопедичних конструкцій обумовлений тим, що окрім водного середовища визначеної температури, процес екстрагування потенціюють створенням вакууму, що є додатковим фактором інтенсифікації процесу. Спосіб виконують наступним чином: стоматологічну ортопедичну конструкцію поміщають у -1 водне середовище при температурі 60-80 °C та в умовах контрольованого вакууму з тиском 10 Па в перебігу 10 хвилин. Після цього ортопедичну конструкцію вилучають, проводять медичну обробку (деконтамінацію) та фіксують у порожнині рота. Ефективність способу доведена експериментально. Ефект зниження рівня залишкового мономера тимчасових стоматологічних ортопедичних конструкцій під впливом технології, яка заявляється, у порівнянні з показником, отриманим не у вакуумі, вивчали при обробці конструкцій із матеріалів "Акродент", "Tempron" та "Snap". Значення зниження рівнів залишкового мономера представлені в таблиці 60 1 UA 79802 U Таблиця Контрольний показник Залишковий мономер, % за інструкцією (п=10) додатково: вакуум (п=10) «Акродент» 3,87±0,03 a 2,69±0,05 Матеріали «Tempron» 4,1±0,07 3,3±0,07 a «Snap» 3,2±0,09 a 2,6±0,06 a - достовірність відмінностей на рівні р0,05 у порівнянні з показником, отриманим не у вакуумі. 5 Таким чином, таблиця ілюструє зниження рівня залишкового мономера внаслідок одночасної дії на тимчасову стоматологічну ортопедичну конструкцію водним середовищем визначеної температури та контрольованим вакуумом за вказаними матеріалами на 30,0-45,0 % у порівнянні з контрольними показниками. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб зменшення кількості залишкового мономера в тимчасових стоматологічних ортопедичних конструкціях, що включає екстрагування мономера шляхом розміщення конструкції у водному середовищі на визначений термін, який відрізняється тим, що стоматологічну ортопедичну конструкцію поміщають у водне середовище при температурі 60-1 80 °C та в умовах контрольованого вакууму з тиском 10 Па в перебігу 10 хвилин. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
