Установка для випробування плоских пружин на міцність від утомленості при згинанні
Номер патенту: 28592
Опубліковано: 10.12.2007
Автори: Войтюк Валерій Дмитрович, Войтюк Дмитро Григорович, КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
Формула / Реферат
Установка для випробування плоских пружин на міцність від утомленості при згинанні, що містить станину з вертикальною стійкою і двома поперечинами, на яких встановлені дві опори для розміщення в них зразка, яка відрізняється тим, що обладнана шатунно-кривошипним механізмом, кінематично зв'язаним через шатун і шток з активним захватом з можливістю надання йому зворотно-поступального руху.
Текст

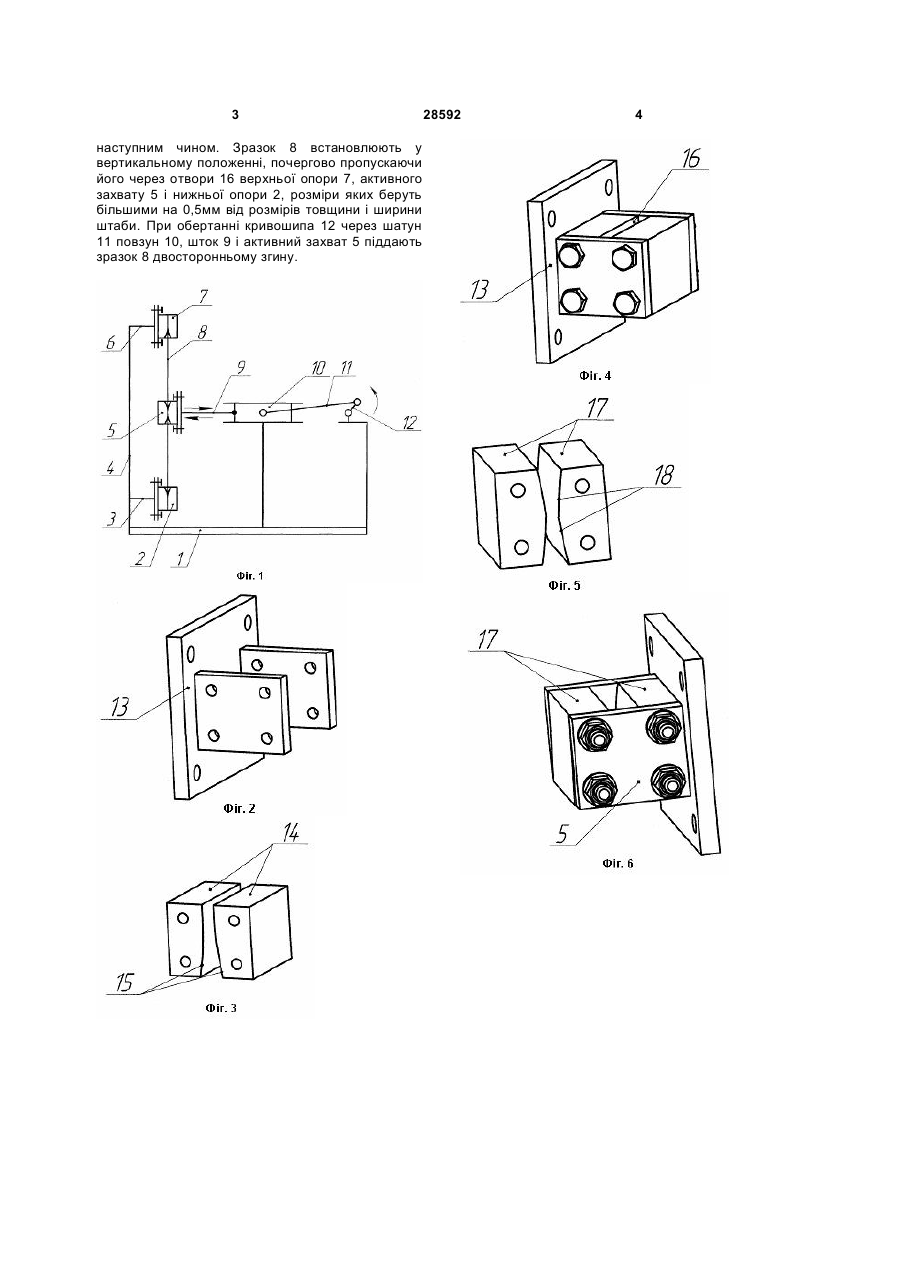

Установка для випробування плоских пружин на міцність від утомленості при згинанні, що містить станину з вертикальною стійкою і двома поперечинами, на яких встановлені дві опори для розміщення в них зразка, яка відрізняється тим, що обладнана шатунно-кривошипним механізмом, кінематично зв'язаним через шатун і шток з активним захватом з можливістю надання йому зворотно-поступального руху. (19) (21) u200710253 (22) 14.09.2007 (24) 10.12.2007 (72) ВОЙТЮК ДМИТРО ГРИГОРОВИЧ, UA, КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, UA, ВОЙТЮК ВАЛЕРІЙ ДМИТРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) 3 наступним чином. Зразок 8 встановлюють у вертикальному положенні, почергово пропускаючи його через отвори 16 верхньої опори 7, активного захвату 5 і нижньої опори 2, розміри яких беруть більшими на 0,5мм від розмірів товщини і ширини штаби. При обертанні кривошипа 12 через шатун 11 повзун 10, шток 9 і активний захват 5 піддають зразок 8 двосторонньому згину. 28592 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for testing leaf springs for fatigue strength in bending
Автори англійськоюVoitiuk Dmytro Hryhorovych, Kotrechko Oleksii Oleksiiovych, Voitiuk Valerii Dmytrovych
Назва патенту російськоюУстройство для испытания пластинчатых пружин на усталостную прочность при изгибе
Автори російськоюВойтюк Дмитрий Григорьевич, Котречко Алексей Алексеевич, Войтюк Валерий Дмитриевич
МПК / Мітки
МПК: G01N 3/00
Мітки: установка, утомленості, пружин, згинанні, випробування, міцність, плоских
