Закупорювальний пристрій для пляшки

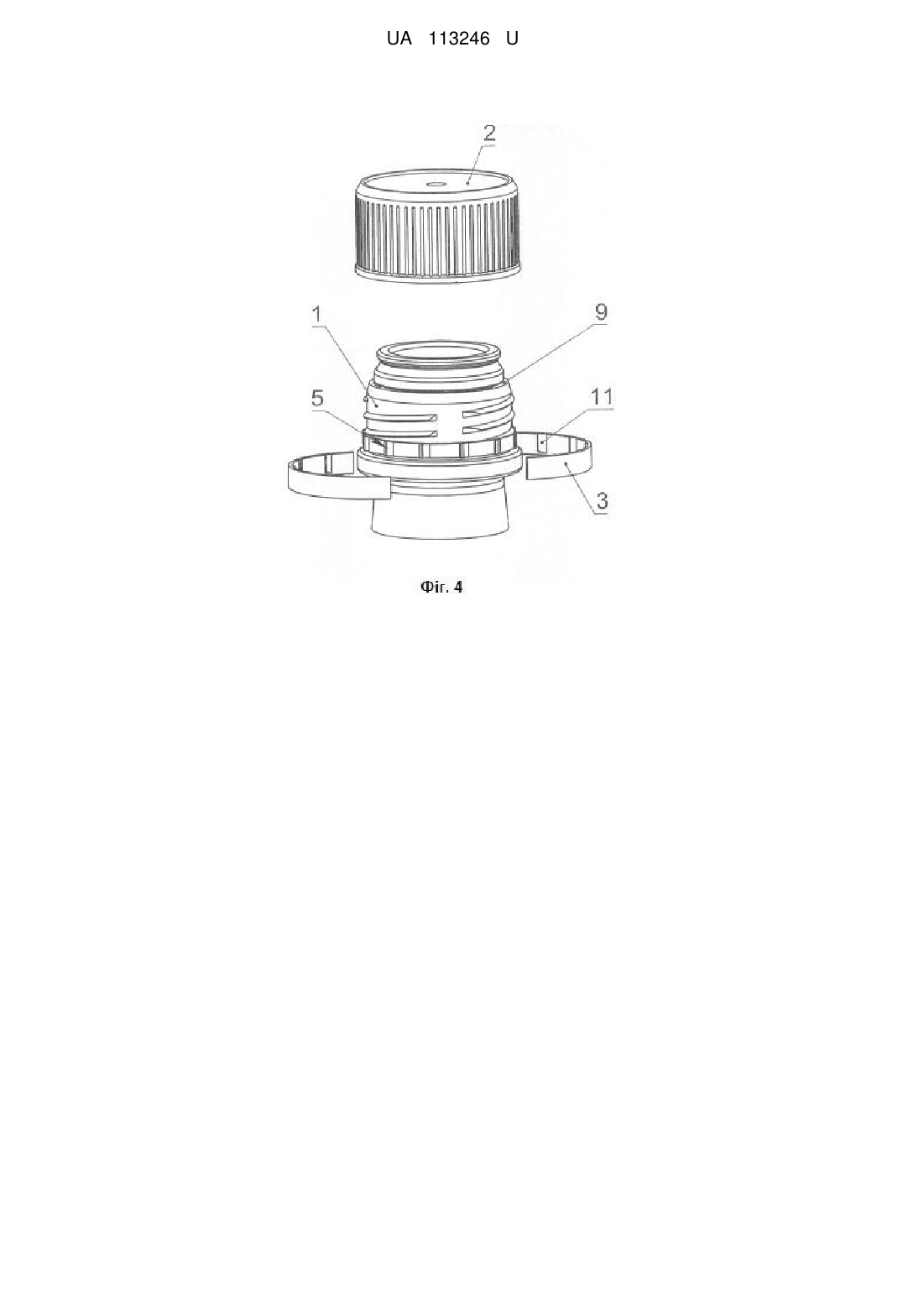

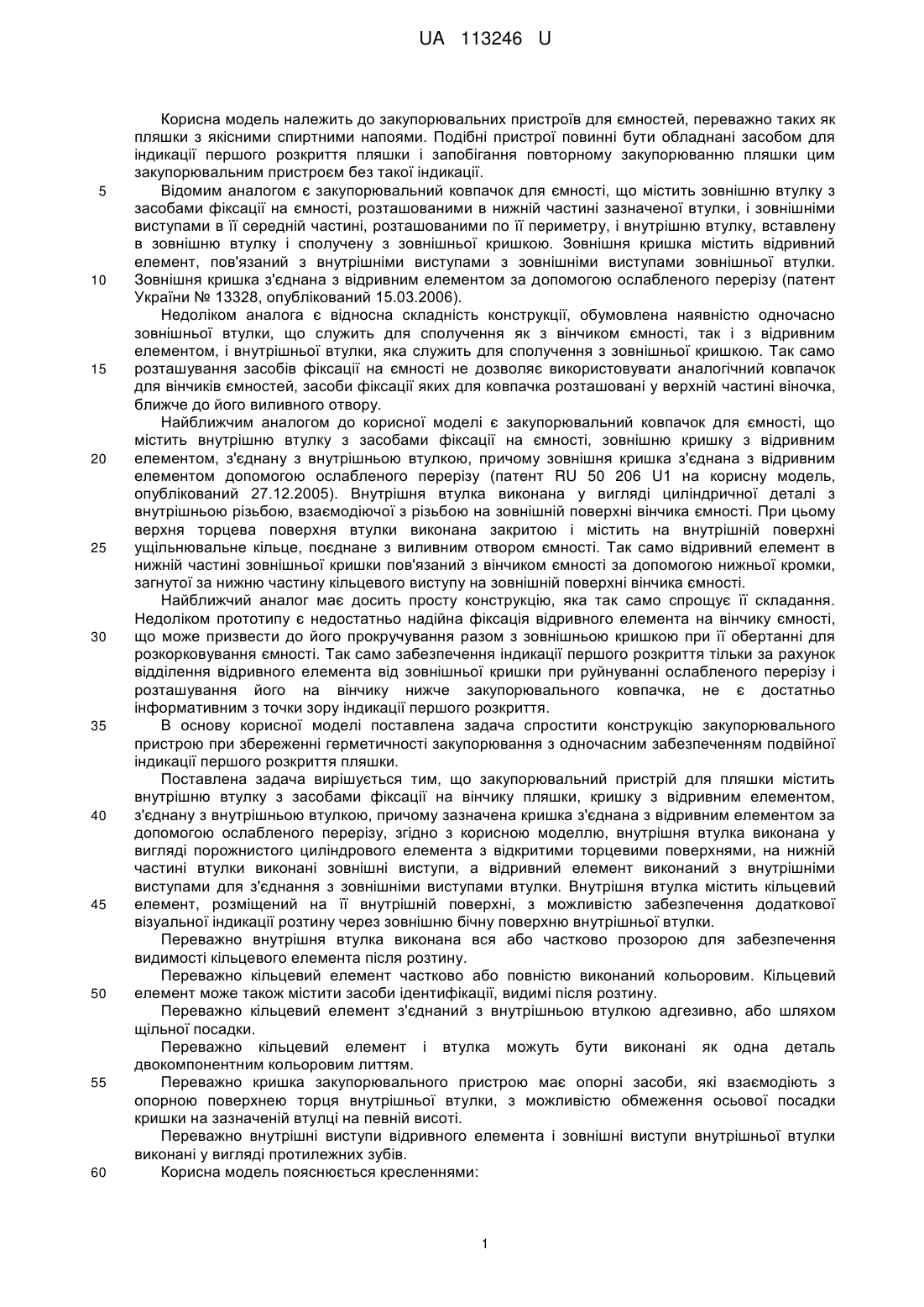

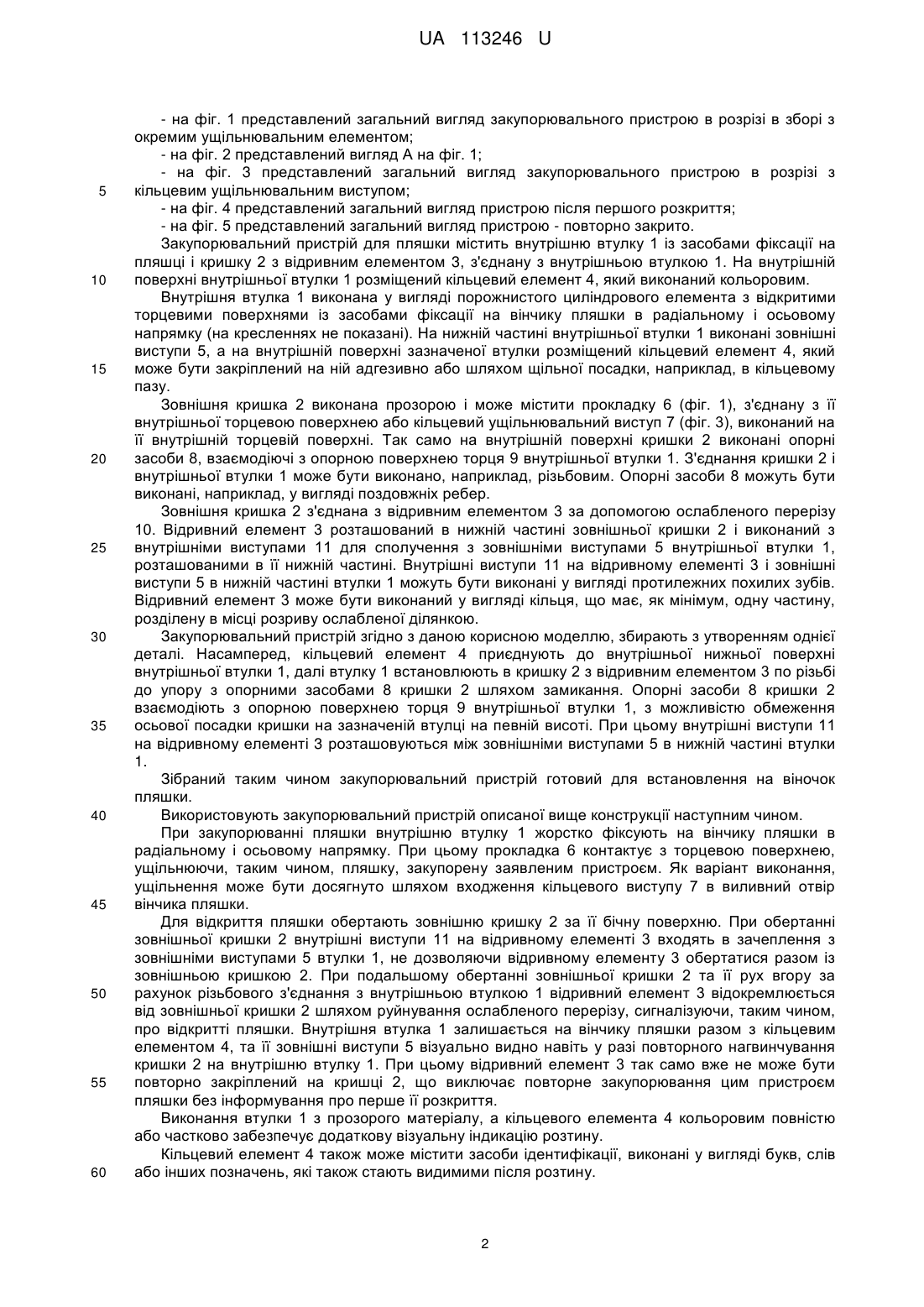

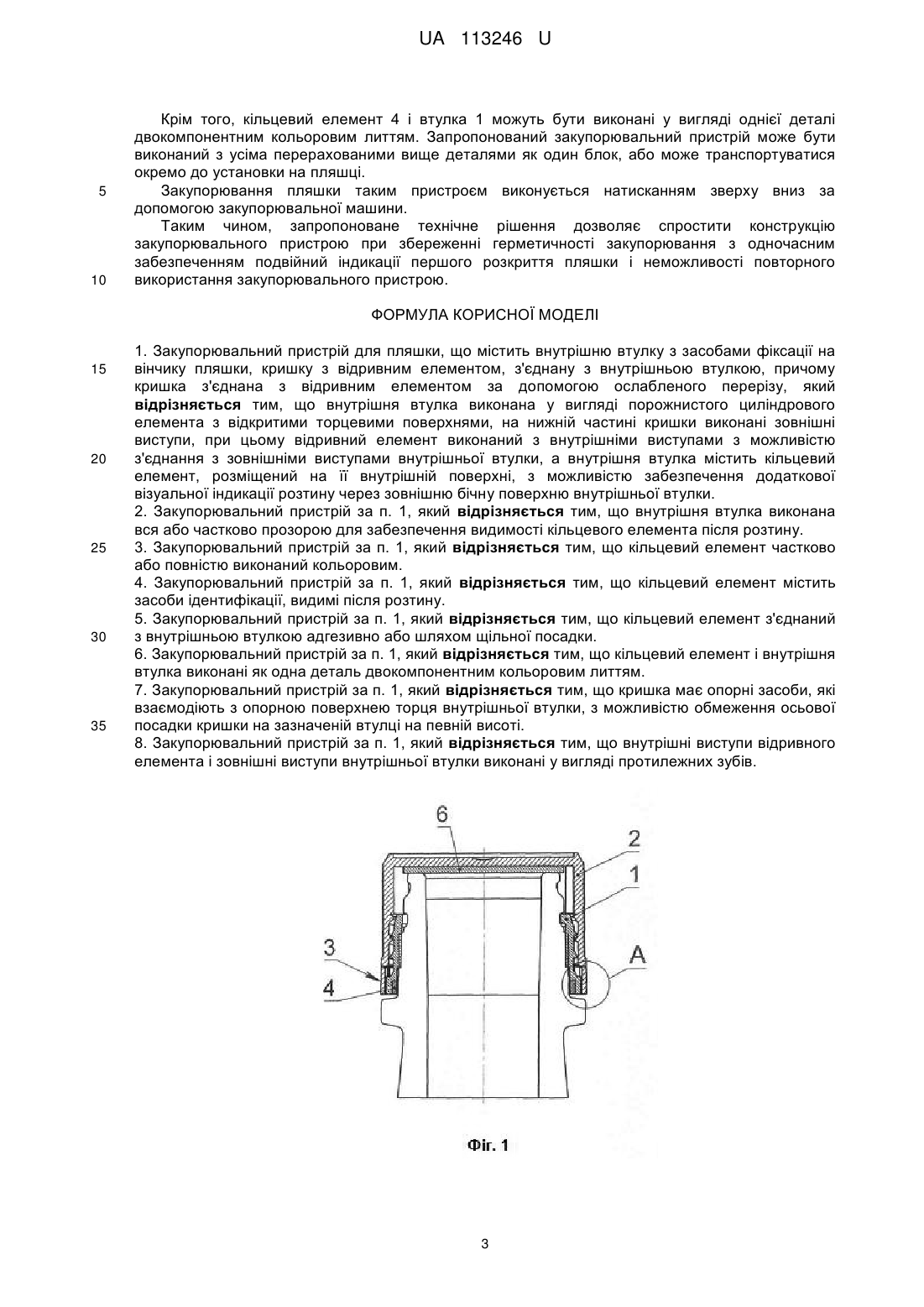

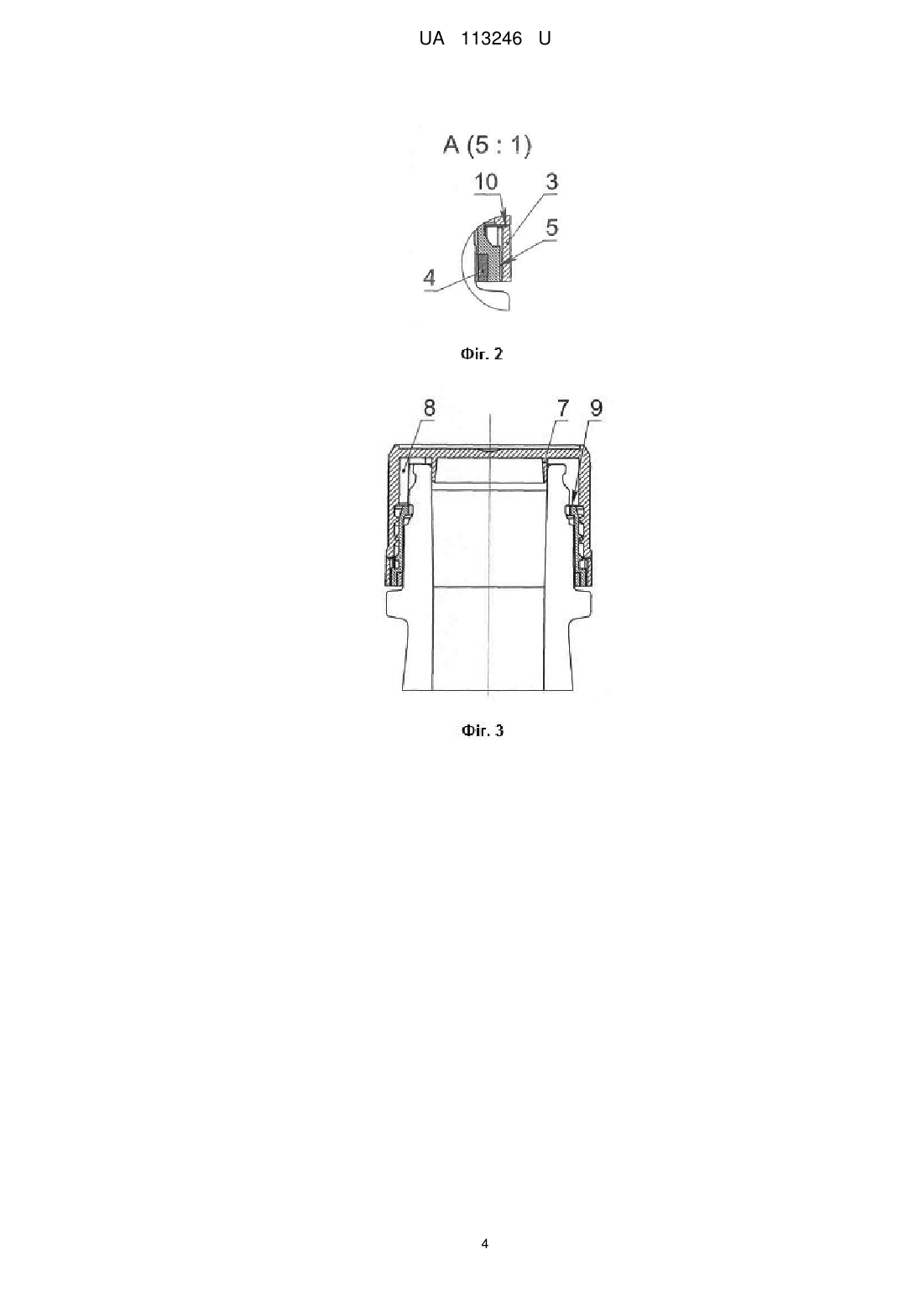

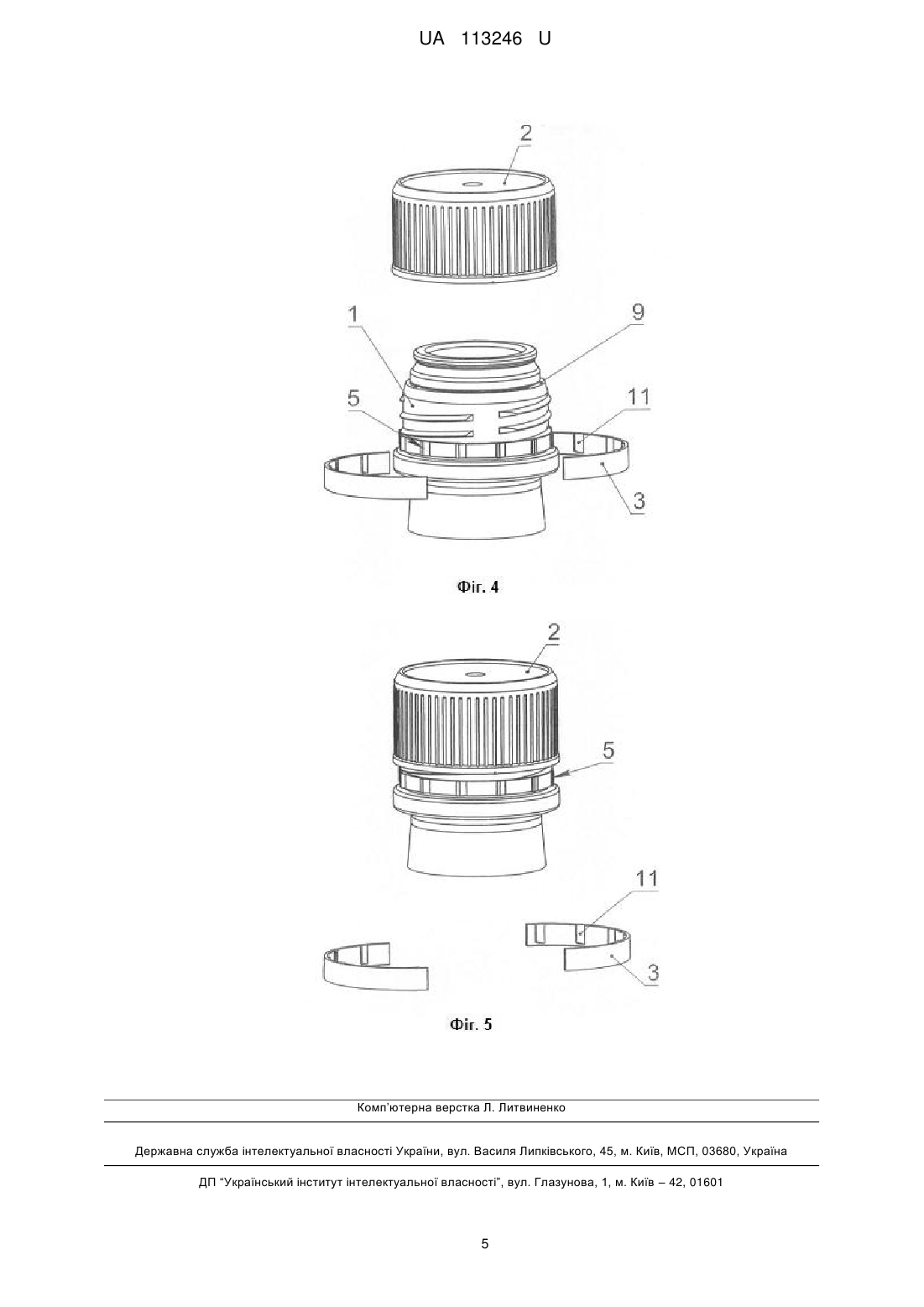

Реферат: UA 113246 U UA 113246 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до закупорювальних пристроїв для ємностей, переважно таких як пляшки з якісними спиртними напоями. Подібні пристрої повинні бути обладнані засобом для індикації першого розкриття пляшки і запобігання повторному закупорюванню пляшки цим закупорювальним пристроєм без такої індикації. Відомим аналогом є закупорювальний ковпачок для ємності, що містить зовнішню втулку з засобами фіксації на ємності, розташованими в нижній частині зазначеної втулки, і зовнішніми виступами в її середній частині, розташованими по її периметру, і внутрішню втулку, вставлену в зовнішню втулку і сполучену з зовнішньої кришкою. Зовнішня кришка містить відривний елемент, пов'язаний з внутрішніми виступами з зовнішніми виступами зовнішньої втулки. Зовнішня кришка з'єднана з відривним елементом за допомогою ослабленого перерізу (патент України № 13328, опублікований 15.03.2006). Недоліком аналога є відносна складність конструкції, обумовлена наявністю одночасно зовнішньої втулки, що служить для сполучення як з вінчиком ємності, так і з відривним елементом, і внутрішньої втулки, яка служить для сполучення з зовнішньої кришкою. Так само розташування засобів фіксації на ємності не дозволяє використовувати аналогічний ковпачок для вінчиків ємностей, засоби фіксації яких для ковпачка розташовані у верхній частині віночка, ближче до його виливного отвору. Найближчим аналогом до корисної моделі є закупорювальний ковпачок для ємності, що містить внутрішню втулку з засобами фіксації на ємності, зовнішню кришку з відривним елементом, з'єднану з внутрішньою втулкою, причому зовнішня кришка з'єднана з відривним елементом допомогою ослабленого перерізу (патент RU 50 206 U1 на корисну модель, опублікований 27.12.2005). Внутрішня втулка виконана у вигляді циліндричної деталі з внутрішньою різьбою, взаємодіючої з різьбою на зовнішній поверхні вінчика ємності. При цьому верхня торцева поверхня втулки виконана закритою і містить на внутрішній поверхні ущільнювальне кільце, поєднане з виливним отвором ємності. Так само відривний елемент в нижній частині зовнішньої кришки пов'язаний з вінчиком ємності за допомогою нижньої кромки, загнутої за нижню частину кільцевого виступу на зовнішній поверхні вінчика ємності. Найближчий аналог має досить просту конструкцію, яка так само спрощує її складання. Недоліком прототипу є недостатньо надійна фіксація відривного елемента на вінчику ємності, що може призвести до його прокручування разом з зовнішньою кришкою при її обертанні для розкорковування ємності. Так само забезпечення індикації першого розкриття тільки за рахунок відділення відривного елемента від зовнішньої кришки при руйнуванні ослабленого перерізу і розташування його на вінчику нижче закупорювального ковпачка, не є достатньо інформативним з точки зору індикації першого розкриття. В основу корисної моделі поставлена задача спростити конструкцію закупорювального пристрою при збереженні герметичності закупорювання з одночасним забезпеченням подвійної індикації першого розкриття пляшки. Поставлена задача вирішується тим, що закупорювальний пристрій для пляшки містить внутрішню втулку з засобами фіксації на вінчику пляшки, кришку з відривним елементом, з'єднану з внутрішньою втулкою, причому зазначена кришка з'єднана з відривним елементом за допомогою ослабленого перерізу, згідно з корисною моделлю, внутрішня втулка виконана у вигляді порожнистого циліндрового елемента з відкритими торцевими поверхнями, на нижній частині втулки виконані зовнішні виступи, а відривний елемент виконаний з внутрішніми виступами для з'єднання з зовнішніми виступами втулки. Внутрішня втулка містить кільцевий елемент, розміщений на її внутрішній поверхні, з можливістю забезпечення додаткової візуальної індикації розтину через зовнішню бічну поверхню внутрішньої втулки. Переважно внутрішня втулка виконана вся або частково прозорою для забезпечення видимості кільцевого елемента після розтину. Переважно кільцевий елемент частково або повністю виконаний кольоровим. Кільцевий елемент може також містити засоби ідентифікації, видимі після розтину. Переважно кільцевий елемент з'єднаний з внутрішньою втулкою адгезивно, або шляхом щільної посадки. Переважно кільцевий елемент і втулка можуть бути виконані як одна деталь двокомпонентним кольоровим литтям. Переважно кришка закупорювального пристрою має опорні засоби, які взаємодіють з опорною поверхнеюторця внутрішньої втулки, з можливістю обмеження осьової посадки кришки на зазначеній втулці на певній висоті. Переважно внутрішні виступи відривного елемента і зовнішні виступи внутрішньої втулки виконані у вигляді протилежних зубів. Корисна модель пояснюється кресленнями: 1 UA 113246 U 5 10 15 20 25 30 35 40 45 50 55 60 - на фіг. 1 представлений загальний вигляд закупорювального пристрою в розрізі в зборі з окремим ущільнювальним елементом; - на фіг. 2 представлений вигляд А на фіг. 1; - на фіг. 3 представлений загальний вигляд закупорювального пристрою в розрізі з кільцевим ущільнювальним виступом; - на фіг. 4 представлений загальний вигляд пристрою після першого розкриття; - на фіг. 5 представлений загальний вигляд пристрою - повторно закрито. Закупорювальний пристрій для пляшки містить внутрішню втулку 1 із засобами фіксації на пляшці і кришку 2 з відривним елементом 3, з'єднану з внутрішньою втулкою 1. На внутрішній поверхні внутрішньої втулки 1 розміщений кільцевий елемент 4, який виконаний кольоровим. Внутрішня втулка 1 виконана у вигляді порожнистого циліндрового елемента з відкритими торцевими поверхнями із засобами фіксації на вінчику пляшки в радіальному і осьовому напрямку (на кресленнях не показані). На нижній частині внутрішньої втулки 1 виконані зовнішні виступи 5, а на внутрішній поверхні зазначеної втулки розміщений кільцевий елемент 4, який може бути закріплений на ній адгезивно або шляхом щільної посадки, наприклад, в кільцевому пазу. Зовнішня кришка 2 виконана прозорою і може містити прокладку 6 (фіг. 1), з'єднану з її внутрішньої торцевою поверхнею або кільцевий ущільнювальний виступ 7 (фіг. 3), виконаний на її внутрішній торцевій поверхні. Так само на внутрішній поверхні кришки 2 виконані опорні засоби 8, взаємодіючі з опорною поверхнею торця 9 внутрішньої втулки 1. З'єднання кришки 2 і внутрішньої втулки 1 може бути виконано, наприклад, різьбовим. Опорні засоби 8 можуть бути виконані, наприклад, у вигляді поздовжніх ребер. Зовнішня кришка 2 з'єднана з відривним елементом 3 за допомогою ослабленого перерізу 10. Відривний елемент 3 розташований в нижній частині зовнішньої кришки 2 і виконаний з внутрішніми виступами 11 для сполучення з зовнішніми виступами 5 внутрішньої втулки 1, розташованими в її нижній частині. Внутрішні виступи 11 на відривному елементі 3 і зовнішні виступи 5 в нижній частині втулки 1 можуть бути виконані у вигляді протилежних похилих зубів. Відривний елемент 3 може бути виконаний у вигляді кільця, що має, як мінімум, одну частину, розділену в місці розриву ослабленої ділянкою. Закупорювальний пристрій згідно з даною корисною моделлю, збирають з утворенням однієї деталі. Насамперед, кільцевий елемент 4 приєднують до внутрішньої нижньої поверхні внутрішньої втулки 1, далі втулку 1 встановлюють в кришку 2 з відривним елементом 3 по різьбі до упору з опорними засобами 8 кришки 2 шляхом замикання. Опорні засоби 8 кришки 2 взаємодіють з опорною поверхнею торця 9 внутрішньої втулки 1, з можливістю обмеження осьової посадки кришки на зазначеній втулці на певній висоті. При цьому внутрішні виступи 11 на відривному елементі 3 розташовуються між зовнішніми виступами 5 в нижній частині втулки 1. Зібраний таким чином закупорювальний пристрій готовий для встановлення на віночок пляшки. Використовують закупорювальний пристрій описаної вище конструкції наступним чином. При закупорюванні пляшки внутрішню втулку 1 жорстко фіксують на вінчику пляшки в радіальному і осьовому напрямку. При цьому прокладка 6 контактує з торцевою поверхнею, ущільнюючи, таким чином, пляшку, закупорену заявленим пристроєм. Як варіант виконання, ущільнення може бути досягнуто шляхом входження кільцевого виступу 7 в виливний отвір вінчика пляшки. Для відкриття пляшки обертають зовнішню кришку 2 за її бічну поверхню. При обертанні зовнішньої кришки 2 внутрішні виступи 11 на відривному елементі 3 входять в зачеплення з зовнішніми виступами 5 втулки 1, не дозволяючи відривному елементу 3 обертатися разом із зовнішньою кришкою 2. При подальшому обертанні зовнішньої кришки 2 та її рух вгору за рахунок різьбового з'єднання з внутрішньою втулкою 1 відривний елемент 3 відокремлюється від зовнішньої кришки 2 шляхом руйнування ослабленого перерізу, сигналізуючи, таким чином, про відкритті пляшки. Внутрішня втулка 1 залишається на вінчику пляшки разом з кільцевим елементом 4, та її зовнішні виступи 5 візуально видно навіть у разі повторного нагвинчування кришки 2 на внутрішню втулку 1. При цьому відривний елемент 3 так само вже не може бути повторно закріплений на кришці 2, що виключає повторне закупорювання цим пристроєм пляшки без інформування про перше її розкриття. Виконання втулки 1 з прозорого матеріалу, а кільцевого елемента 4 кольоровим повністю або частково забезпечує додаткову візуальну індикацію розтину. Кільцевий елемент 4 також може містити засоби ідентифікації, виконані у вигляді букв, слів або інших позначень, які також стають видимими після розтину. 2 UA 113246 U 5 10 Крім того, кільцевий елемент 4 і втулка 1 можуть бути виконані у вигляді однієї деталі двокомпонентним кольоровим литтям. Запропонований закупорювальний пристрій може бути виконаний з усіма перерахованими вище деталями як один блок, або може транспортуватися окремо до установки на пляшці. Закупорювання пляшки таким пристроєм виконується натисканням зверху вниз за допомогою закупорювальної машини. Таким чином, запропоноване технічне рішення дозволяє спростити конструкцію закупорювального пристрою при збереженні герметичності закупорювання з одночасним забезпеченням подвійний індикації першого розкриття пляшки і неможливості повторного використання закупорювального пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Закупорювальний пристрій для пляшки, що містить внутрішню втулку з засобами фіксації на вінчику пляшки, кришку з відривним елементом, з'єднану з внутрішньою втулкою, причому кришка з'єднана з відривним елементом за допомогою ослабленого перерізу, який відрізняється тим, що внутрішня втулка виконана у вигляді порожнистого циліндрового елемента з відкритими торцевими поверхнями, на нижній частині кришки виконані зовнішні виступи, при цьому відривний елемент виконаний з внутрішніми виступами з можливістю з'єднання з зовнішніми виступами внутрішньої втулки, а внутрішня втулка містить кільцевий елемент, розміщений на її внутрішній поверхні, з можливістю забезпечення додаткової візуальної індикації розтину через зовнішню бічну поверхню внутрішньої втулки. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що внутрішня втулка виконана вся або частково прозорою для забезпечення видимості кільцевого елемента після розтину. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що кільцевий елемент частково або повністю виконаний кольоровим. 4. Закупорювальний пристрій за п. 1, який відрізняється тим, що кільцевий елемент містить засоби ідентифікації, видимі після розтину. 5. Закупорювальний пристрій за п. 1, який відрізняється тим, що кільцевий елемент з'єднаний з внутрішньою втулкою адгезивно або шляхом щільної посадки. 6. Закупорювальний пристрій за п. 1, який відрізняється тим, що кільцевий елемент і внутрішня втулка виконані як одна деталь двокомпонентним кольоровим литтям. 7. Закупорювальний пристрій за п. 1, який відрізняється тим, що кришка має опорні засоби, які взаємодіють з опорною поверхнею торця внутрішньої втулки, з можливістю обмеження осьової посадки кришки на зазначеній втулці на певній висоті. 8. Закупорювальний пристрій за п. 1, який відрізняється тим, що внутрішні виступи відривного елемента і зовнішні виступи внутрішньої втулки виконані у вигляді протилежних зубів. 3 UA 113246 U 4 UA 113246 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
