Спосіб хіміко-термічної обробки твердосплавних виробів
Номер патенту: 28839
Опубліковано: 25.12.2007
Автори: Каплун Віталій Григорович, Косіюк Артем Миколайович, Косіюк Микола Миколайович
Формула / Реферат
Спосіб хіміко-термічної обробки твердосплавних виробів, переважно з отворами, що включає нагрівання і витримування в азото-аргоновому середовищі, який відрізняється тим, що вироби попередньо очищені від забруднення і обезжирені за допомогою спеціального оснащення монтують у вакуумній камері, з орієнтацією отворів відносно корпусу при відстані між виробами не менше 20 мм і після іонного очищення поверхні виробів проводять хіміко-термічну обробку у три стадії, першу стадію - при тиску 60-100 Па, температурі 500-540 ° С, тривалістю до 60 хвилин в азото-аргоновому середовищі з концентрацією аргону до 90 %, другу стадію - при тиску 400-500 Па, температурі 710-750 ° С, тривалістю до 120 хвилин в азото-аргоновому середовищі з концентрацією азоту до 75 %, третю стадію - при тиску 450 Па, температурі не менше 750 ° С, тривалістю до 30 хвилин в газовому середовищі з 100 % концентрацією азоту і наступному охолодженні виробів у вакуумі.
Текст

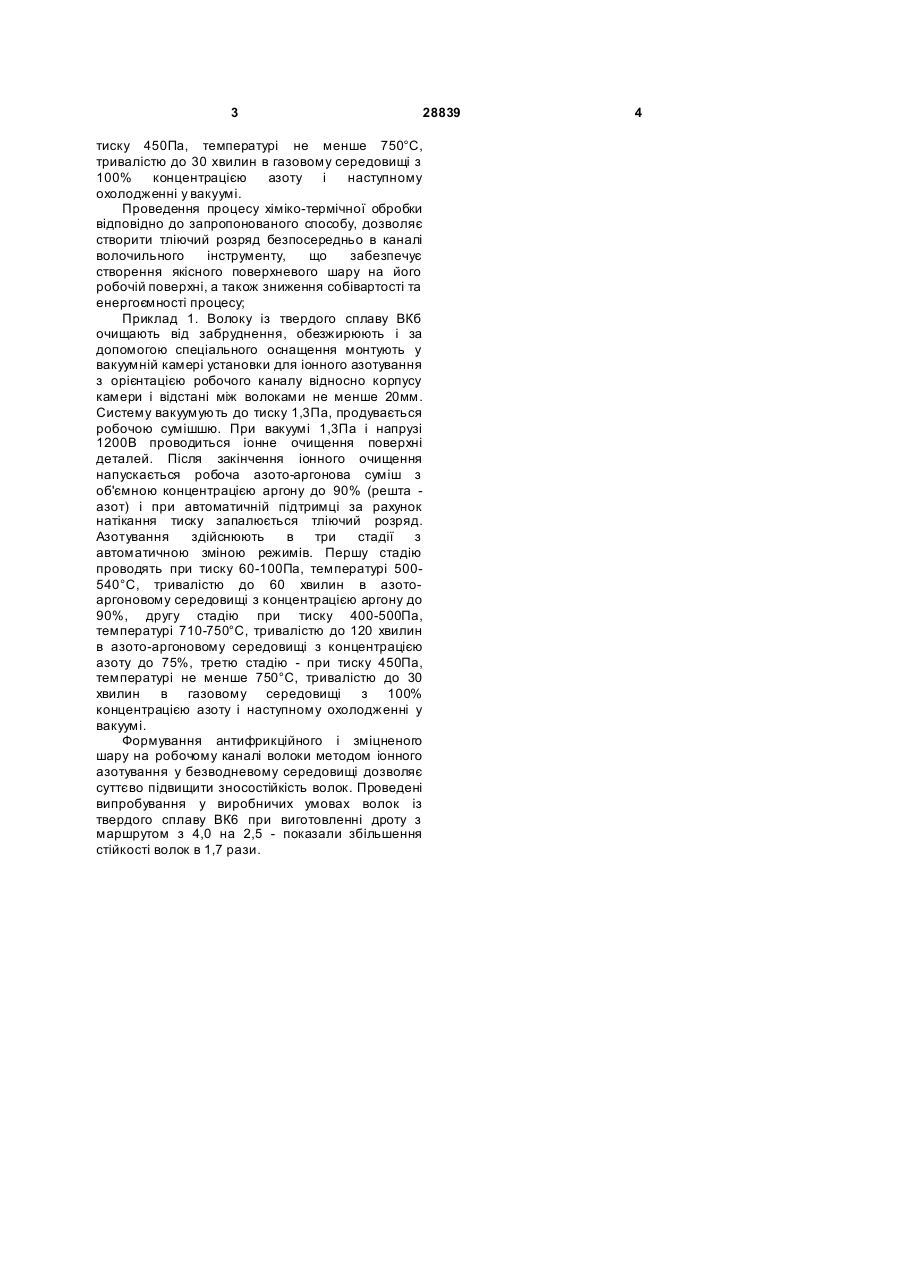

Спосіб хіміко-термічної обробки твердосплавних виробів, переважно з отворами, що включає нагрівання і витримування в азотоаргоновому середовищі, який відрізняється тим, що вироби попередньо очищені від забруднення і обезжирені за допомогою спеціального оснащення 3 28839 тиску 450Па, температурі не менше 750°С, тривалістю до 30 хвилин в газовому середовищі з 100% концентрацією азоту і наступному охолодженні у вакуумі. Проведення процесу хіміко-термічної обробки відповідно до запропонованого способу, дозволяє створити тліючий розряд безпосередньо в каналі волочильного інструменту, що забезпечує створення якісного поверхневого шару на його робочій поверхні, а також зниження собівартості та енергоємності процесу; Приклад 1. Волоку із твердого сплаву ВКб очищають від забруднення, обезжирюють і за допомогою спеціального оснащення монтують у вакуумній камері установки для іонного азотування з орієнтацією робочого каналу відносно корпусу камери і відстані між волоками не менше 20мм. Систему вакуумують до тиску 1,3Па, продувається робочою сумішшю. При вакуумі 1,3Па і напрузі 1200В проводиться іонне очищення поверхні деталей. Після закінчення іонного очищення напускається робоча азото-аргонова суміш з об'ємною концентрацією аргону до 90% (решта азот) і при автоматичній підтримці за рахунок натікання тиску запалюється тліючий розряд. Азотування здійснюють в три стадії з автоматичною зміною режимів. Першу стадію проводять при тиску 60-100Па, температурі 500540°С, тривалістю до 60 хвилин в азотоаргоновому середовищі з концентрацією аргону до 90%, другу стадію при тиску 400-500Па, температурі 710-750°С, тривалістю до 120 хвилин в азото-аргоновому середовищі з концентрацією азоту до 75%, третю стадію - при тиску 450Па, температурі не менше 750°С, тривалістю до 30 хвилин в газовому середовищі з 100% концентрацією азоту і наступному охолодженні у вакуумі. Формування антифрикційного і зміцненого шару на робочому каналі волоки методом іонного азотування у безводневому середовищі дозволяє суттєво підвищити зносостійкість волок. Проведені випробування у виробничих умовах волок із твердого сплаву ВК6 при виготовленні дроту з маршрутом з 4,0 на 2,5 - показали збільшення стійкості волок в 1,7 рази. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for chemical-thermal treatment of hard-alloy articles
Автори англійськоюKaplun Vitalii Hryhorovych, Kosiiuk Mykola Mykolaiovych, Kosiiuk Artem Mykolaiovych
Назва патенту російськоюСпособ химико-термической обработки твердосплавных изделий
Автори російськоюКаплун Виталий Григорьевич, Косиюк Николай Николаевич, Косиюк Артем Николаевич
МПК / Мітки
МПК: C23C 8/06
Мітки: твердосплавних, виробів, хіміко-термічної, обробки, спосіб
Код посилання
<a href="https://ua.patents.su/2-28839-sposib-khimiko-termichno-obrobki-tverdosplavnikh-virobiv.html" target="_blank" rel="follow" title="База патентів України">Спосіб хіміко-термічної обробки твердосплавних виробів</a>
Спосіб хіміко-термічної обробки твердосплавних пластин
Номер патенту: 23328
Опубліковано: 31.08.1998
Автори: Каплун Віталій Григорович, Снозик Олександр Володимирович
МПК: C23C 8/06
Мітки: спосіб, твердосплавних, хіміко-термічної, обробки, пластин
Формула / Реферат:
Способ химико-термической обработки твердосплавных пластин, включающий азотирование в азотосодержащей атмосфере, отличающийся тем, что азотирование проводят в тлеющем разряде при температуре 540-700°С, давлении 100-400Па, в азотно-аргоновой среде с концентрацией аргона 10-75%.
Спосіб хіміко-термічної обробки металевих трубчастих виробів
Номер патенту: 3330
Опубліковано: 15.11.2004
Автори: Милославський Олександр Григорович, Іваніцин Микола Петрович, Буравлев Юрій Матвійович, Ткаченко Микола Степанович, Демянюк Оксана Олегівна, Чернявська Наталія Вікторівна
МПК: C23C 8/24
Мітки: трубчастих, металевих, виробів, спосіб, обробки, хіміко-термічної
Формула / Реферат:
Спосіб хіміко-термічної обробки металевих трубчастих виробів, що включає хіміко-термічну обробку, який відрізняється тим, що проводять одночасну обробку двома типами хіміко-термічної обробки на внутрішніх і зовнішніх поверхнях виробів, а температурний режим, спосіб і час хіміко-термічної обробки вибираються в залежності від складу сплавів і фізико-технічних властивостей матеріалу.
Спосіб хіміко-термічної обробки металевих листових виробів
Номер патенту: 6822
Опубліковано: 16.05.2005
Автори: Буравлев Юрій Матвійович, Іваніцин Микола Петрович, Ткаченко Михайло Степанович, Демянюк Оксана Олегівна, Милославський Олександр Григорович
МПК: C23C 8/24
Мітки: металевих, листових, обробки, виробів, хіміко-термічної, спосіб
Формула / Реферат:
Спосіб хіміко-термічної обробки металевих листових виробів, що включає одночасну обробку двома типами хіміко-термічної обробки на внутрішніх і зовнішніх поверхнях виробів, у якому температурний режим, спосіб та час обробки вибирають в залежності від фізико-технічних властивостей матеріалу, який відрізняється тим, що проводять обробку листових виробів, розміщених у звареному металевому контейнері.
Спосіб хіміко-термічної обробки виробів
Номер патенту: 8688
Опубліковано: 30.09.1996
Автори: Верещака Анатолій Степанович, Саблєв Леонід Павлович, Григор'єв Сергій Миколайович, Ступак Римма Іванівна, Андреєв Анатолій Афанасійович
МПК: C23C 14/48
Мітки: виробів, спосіб, обробки, хіміко-термічної
Формула / Реферат:
Способ химико-термической обработки изделий, включающий возбуждение несамостоятельного газового разряда вакуумно-дуговым разрядом, нагрев изделий и обработку в плазме реакционного газа, отличающийся тем, что, с целью повышения износостойкости изделий без снижения производительности обработки, обработку в плазме реакционного газа проводят бомбардировкой электронами несамостоятельного разряда при давлении реакционного газа...
Спосіб хіміко-термічної обробки виробів
Номер патенту: 8625
Опубліковано: 30.09.1996
Автори: Саблєв Леонід Павлович, Бубнов Ігор Васильович, Савостіков Олександр Іванович, Андреєв Анатолій Афанасійович, Григор'єв Сергій Миколайович, Ступак Римма Іванівна, Верещака Анатолій Степанович, Чикрижов Олександр Михайлович
МПК: C23C 14/48
Мітки: спосіб, обробки, хіміко-термічної, виробів
Формула / Реферат:
Способ химико-термической обработки изделий, включающий возбуждение несамостоятельного вакуумно-дугового разряда в атмосфере реакционного газа, нагрев изделий и их выдержку в плазме разряда при отрицательном потенциале на поверхности, отличающийся тем, что, с целью повышения износостойкости изделий, выдержку осуществляют при плавающем потенциале на поверхности обрабатываемых изделий, причем в процессе выдержки осуществляют дополнительный...
Попередній патент: Однообмотковий двигун постійного струму
Наступний патент: Молотковий подрібнювач текстильних відходів
Випадковий патент: Рама металургійної платформи
