Спосіб вимірювання вологості деревинної стружки у пневмопроводі
Формула / Реферат
Спосіб вимірювання вологості деревинної стружки у пневмопроводі, при якому через ємність конденсатора вимірюють два значення діелектричної проникності стружки з високовольтною сталою складовою і без неї, і по відношенню отриманих значень ємності судять про вологість стружки, який відрізняється тим, що для вимірювань використовують один вимірювач ємності і один конденсатор, на який під час проведення вимірювань періодично подають високовольтну постійну напругу.
Текст

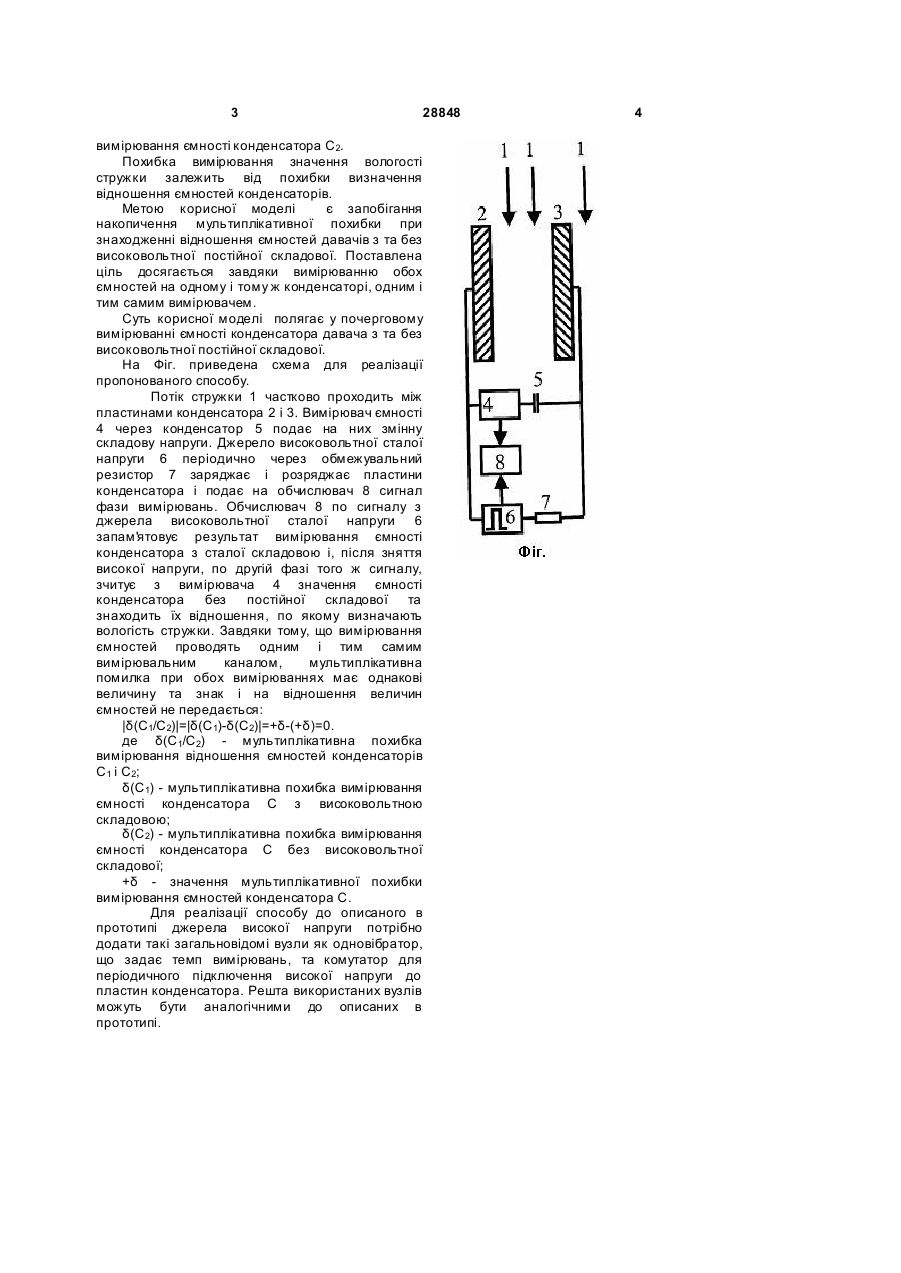

Спосіб вимірювання вологості деревинної стружки у пневмопроводі, при якому через ємність 3 28848 вимірювання ємності конденсатора C2. Похибка вимірювання значення вологості стружки залежить від похибки визначення відношення ємностей конденсаторів. Метою корисної моделі є запобігання накопичення мультиплікативної похибки при знаходженні відношення ємностей давачів з та без високовольтної постійної складової. Поставлена ціль досягається завдяки вимірюванню обох ємностей на одному і тому ж конденсаторі, одним і тим самим вимірювачем. Суть корисної моделі полягає у почерговому вимірюванні ємності конденсатора давача з та без високовольтної постійної складової. На Фіг. приведена схема для реалізації пропонованого способу. Потік стружки 1 частково проходить між пластинами конденсатора 2 і 3. Вимірювач ємності 4 через конденсатор 5 подає на них змінну складову напруги. Джерело високовольтної сталої напруги 6 періодично через обмежувальний резистор 7 заряджає і розряджає пластини конденсатора і подає на обчислювач 8 сигнал фази вимірювань. Обчислювач 8 по сигналу з джерела високовольтної сталої напруги 6 запам'ятовує результат вимірювання ємності конденсатора з сталої складовою і, після зняття високої напруги, по другій фазі того ж сигналу, зчитує з вимірювача 4 значення ємності конденсатора без постійної складової та знаходить їх відношення, по якому визначають вологість стружки. Завдяки тому, що вимірювання ємностей проводять одним і тим самим вимірювальним каналом, мультиплікативна помилка при обох вимірюваннях має однакові величину та знак і на відношення величин ємностей не передається: |δ(С1/С2)|=|δ(С1)-δ(С2)|=+δ-(+δ)=0. де δ(С 1/С2) - мультиплікативна похибка вимірювання відношення ємностей конденсаторів С1 і C2; δ(С1) - мультиплікативна похибка вимірювання ємності конденсатора С з високовольтною складовою; δ(С2) - мультиплікативна похибка вимірювання ємності конденсатора С без високовольтної складової; +δ - значення мультиплікативної похибки вимірювання ємностей конденсатора С. Для реалізації способу до описаного в прототипі джерела високої напруги потрібно додати такі загальновідомі вузли як одновібратор, що задає темп вимірювань, та комутатор для періодичного підключення високої напруги до пластин конденсатора. Решта використаних вузлів можуть бути аналогічними до описаних в прототипі. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measuring of wood chips moisture in air tube
Автори англійськоюBorysov Viktor Mykhailovych
Назва патенту російськоюСпособ измерения влажности древесной стружки в пневмопроводе
Автори російськоюБорисов Виктор Михайлович
МПК / Мітки
МПК: C04B 18/26
Мітки: стружки, вологості, деревинної, вимірювання, пневмопроводі, спосіб
