Рудик Андрій Вікторович

Номер патенту: 57836

Опубліковано: 15.07.2003

Автор: Рудик Андрій Вікторович

МПК: G01R 25/00

Мітки: паралельних, спосіб, резонансних, вимірювання, параметрів, контурів, основних

Формула / Реферат:

Спосіб вимірювання основних параметрів паралельних резонансних контурів, який полягає в тому, що в послідовному колі з досліджуваного паралельного резонансного контуру та зразкового опору на двох частотах вимірюють значення кута фазового зсуву між напругами на цих елементах, який відрізняється тим, що на одній з двох частот додатково вимірюють відношення амплітуд напруг на досліджуваному паралельному резонансному контурі та зразковому опорі,...

Номер патенту: 57795

Опубліковано: 15.07.2003

Автор: Рудик Андрій Вікторович

МПК: G01R 27/26, G01R 25/00

Мітки: спосіб, елементів, добротності, реактивних, вимірювання

Формула / Реферат:

Спосіб вимірювання добротності реактивних елементів, який полягає в тому, що в послідовному колі з  реактивного елемента та зразкового опору вимірюють значення кута фазового зсуву між напругами на них, який відрізняється тим, що послідовно з досліджуваним реактивним елементом вмикають зразковий реактивний елемент, вимірюють значення кута фазового зсуву між напругою на послідовно з’єднаних досліджуваному реактивному елементі та зразковому...

Номер патенту: 57135

Опубліковано: 16.06.2003

Автор: Рудик Андрій Вікторович

МПК: G01R 25/00

Мітки: параметрів, послідовних, резонансних, спосіб, вимірювання, контурів, основних

Формула / Реферат:

Спосіб вимірювання основних параметрів послідовних резонансних контурів, який полягає в тому, що в послідовному колі з досліджуваного послідовного резонансного контуру та зразкового опору на двох частотах вимірюють значення кута фазового зсуву між напругами на цих елементах, який відрізняється тим, що на одній з двох частот додатково вимірюють відношення амплітуд напруг на досліджуваному послідовному резонансному контурі та зразковому опорі,...

Номер патенту: 55453

Опубліковано: 15.04.2003

Автор: Рудик Андрій Вікторович

МПК: G01N 27/22, G01N 27/00

Мітки: спосіб, вологості, пристрій, вимірювання, здійснення

Формула / Реферат:

1. Спосіб вимірювання вологості, який полягає в тому, що в послідовному колі з повного ємнісного датчика вологості та зразкового ємнісного елемента вимірюють значення кута фазового зсуву між напругами на повному ємнісному датчику вологості та зразковому ємнісному елементі, який відрізняється тим, що спочатку вимірюють значення відношення напруг на повному ємнісному датчику вологості та зразковому ємнісному елементі, а потім - значення кута...

Номер патенту: 53712

Опубліковано: 17.02.2003

Автори: Рудик Андрій Вікторович, Барановський Ігор Васильович

МПК: G01J 7/00, G01N 21/00, G01J 9/00 ...

Мітки: вимірювання, затримки, пристрій, часу, випромінювання, оптичного, фазі

Формула / Реферат:

Пристрій для вимірювання часу затримки фази оптичного випромінювання, що містить лазер, оптично зв’язаний з напівпрозорим дзеркалом, першу та другу лінзи узгодження, зв'язані між собою за допомогою досліджуваного волоконного світловоду, перше відбивальне дзеркало, перший і другий фотоприймачі та цифровий фазометр, який відрізняється тим, що в нього введені друге та трете відбивальні дзеркала, третя та четверта лінзи узгодження, перший та...

Номер патенту: 49975

Опубліковано: 15.10.2002

Автор: Рудик Андрій Вікторович

МПК: G01R 25/00

Мітки: системі, синфазності, напруг, протифазності, вимірювач, двофазної, квадратури, асиметрії

Формула / Реферат:

Вимірювач асиметрії синфазності, протифазності та квадратури двофазної системи напруг, який містить поворотний трансформатор, статорні обмотки якого з’єднані з вхідними клемами вимірювача, а роторна обмотка механічно з’єднана з електродвигуном, суматор та вольтметр, який відрізняється тим, що  як перше та друге кола фазового зсуву на 90° в нього введені перший, другий та третій перетворювачі частоти і комутатор, при цьому перші входи першого,...

Номер патенту: 36241

Опубліковано: 16.04.2001

Автори: Рудик Андрій Вікторович, Барановський Ігор Васильович

МПК: G01R 25/00

Мітки: фазі, калібратор, прецизійний

Текст:

...В зв’язку з цим нестабільності, що виникають за рахунок зміни температури та вібрацій в елементах, крізь які проходять промені першого та другого каналів, корельовані та взаємно виключаються: - довжина хвилі випромінювання, що падає; L = V довжина акусF тичної (ультразвукової) хвилі; с та V - відповідно швидкість світла та швидкість ультразвуку в кристалі модулятора. При порівняно невеликому значенні кута Θ£20° (тому що довжина...

Номер патенту: 23204

Опубліковано: 19.05.1998

Автори: Рудик Андрій Вікторович, Суп'ян Олексій Віліамінович

МПК: G01R 25/00

Мітки: вимірювач, групового, чотирьохполюсників, компенсаційний, часу, запізнення

Формула / Реферат:

Компенсационный измеритель группового времени запаздывания четырехполюсников, содержащий последовательно соединенные генератор качающейся частоты и амплитудный модулятор, первый амплитудный детектор, выход которого соединен с первым входом преобразователя "фаза - длительность импульса", второй амплитудный детектор и измеритель временных интервалов, отличающийся тем, что в него введены первый и второй электродвигатели,...

Номер патенту: 23191

Опубліковано: 19.05.1998

Автори: Рудик Андрій Вікторович, Суп'ян Віліамін Якович

МПК: G01R 25/00

Мітки: частот, інфранизьких, прецизійний, фазі, низьких, калібратор

Формула / Реферат:

Прецизионный калибратор фазы инфранизких и низких частот, содержащий лазер, измеритель линейных перемещений, первый акустооптический модулятор, модуляционный вход которого подключен к выходу задающего генератора, а выход оптически связан через устройство сведения лучей с фотоприемником, отличающийся тем, что в него введены устройство разведения лучей, второй акустооптический модулятор, удвоитель частоты, фазовращатель, цепь 90°-ного фазового...

Номер патенту: 18058

Опубліковано: 17.06.1997

Автори: Суп'ян Віліамін Якович, Рудик Андрій Вікторович, Суп'ян Олексій Віліамінович

МПК: G01R 25/00, G01B 9/00

Мітки: діапазону, оптичного, фазометр

Формула / Реферат:

Фазометр оптического диапазона, содержащий лазер, оптически связанный с двумя акустооптическими модуляторами через полупрозрачное и отражающее зеркала, выходы акустооптических модуляторов оптически связаны через два уголковых отражателя, отражающее зеркало и оптический смеситель со входом фотоприемника, генератор возбуждения акустооптических модуляторов, выход которого подключен к первому входу смесителя электрических сигналов, систему...

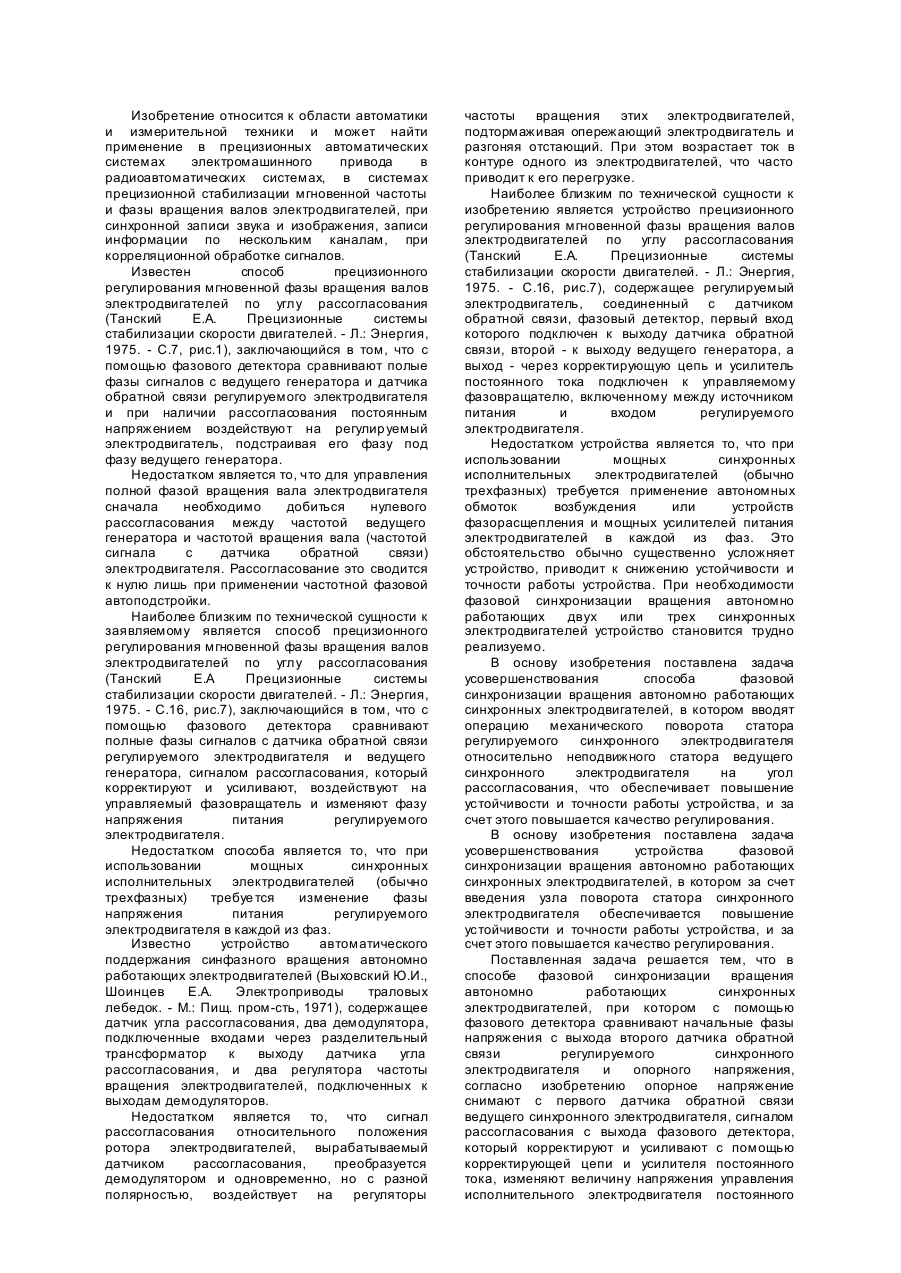

Номер патенту: 17084

Опубліковано: 18.03.1997

Автори: Суп'ян Олексій Віліамінович, Рудик Андрій Вікторович, Суп'ян Віліамін Якович

МПК: H02P 5/46

Мітки: спосіб, реалізації, автономно, синхронних, електродвигунів, працюючих, обертання, фазової, синхронізації, пристрій

Формула / Реферат:

1. Способ фазовой синхронизации вращения автономно работающих синхронных электродвигателей, при котором с помощью фазового детектора сравнивают начальные фазы напряжения с выхода второго датчика обратной связи регулируемого синхронного электродвигателя и опорного напряжения, отличающийся тем, что опорное напряжение снимают с первого датчика обратной связи ведущего синхронного электродвигателя, сигналом рассогласования с выхода фазового...
