Композиція для отримання порошків кремнезему

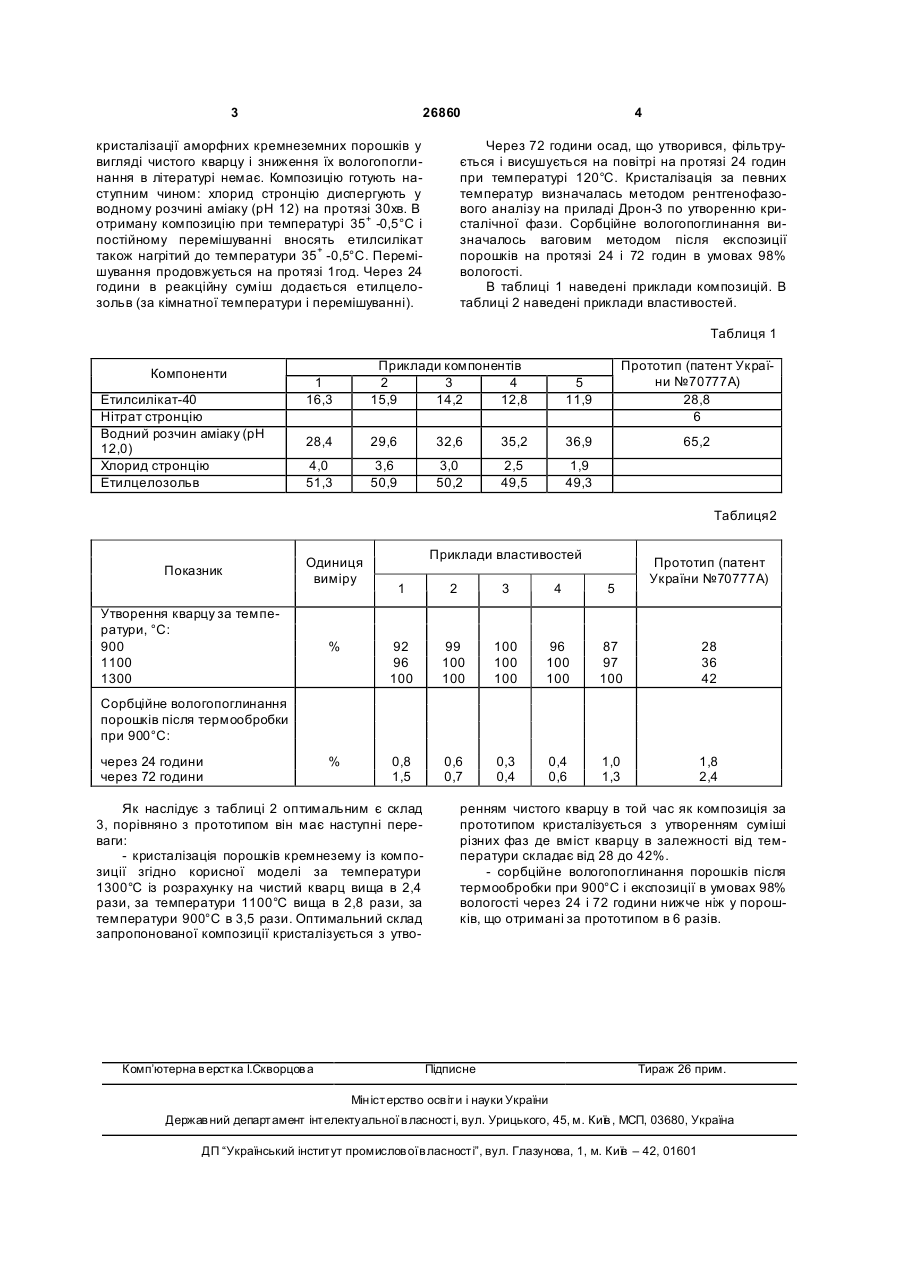

Композиція для отримання порошків кремнезему, що містить етилсилікат - 40, сіль стронцію та водний розчин аміаку (рН 12), яка відрізняється тим, що додатково містить етилцелозольв, а як сіль стронцію містить хлорид стронцію при наступному співвідношенні компонентів, мас. %: етилсилікат - 40 12,8-15,9 хлорид стронцію 2,5-3,6 водний розчин аміаку (рН 12) 29,6-35,2 етилцелозольв решта. (19) (21) u200705650 (22) 22.05.2007 (24) 10.10.2007 (46) 10.10.2007, Бюл. № 16, 2007 р. (72) Свідерський Валентин Анатолійович, Клименко Сергій Віталійович, Клименко Віталій Сергійович (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 26860 кристалізації аморфних кремнеземних порошків у вигляді чистого кварцу і зниження їх вологопоглинання в літературі немає. Композицію готують наступним чином: хлорид стронцію диспергують у водному розчині аміаку (рН 12) на протязі 30хв. В отриману композицію при температурі 35+ -0,5°С і постійному перемішуванні вносять етилсилікат також нагрітий до температури 35+ -0,5°С. Перемішування продовжується на протязі 1год. Через 24 години в реакційну суміш додається етилцелозольв (за кімнатної температури і перемішуванні). 4 Через 72 години осад, що утворився, фільтрується і висушується на повітрі на протязі 24 годин при температурі 120°С. Кристалізація за певних температур визначалась методом рентгенофазового аналізу на приладі Дрон-3 по утворенню кристалічної фази. Сорбційне вологопоглинання визначалось ваговим методом після експозиції порошків на протязі 24 і 72 годин в умовах 98% вологості. В таблиці 1 наведені приклади композицій. В таблиці 2 наведені приклади властивостей. Таблиця 1 Компоненти Етилсилікат-40 Нітрат стронцію Водний розчин аміаку (рН 12,0) Хлорид стронцію Етилцелозольв 1 16,3 Приклади компонентів 2 3 4 15,9 14,2 12,8 5 11,9 Прототип (патент України №70777А) 28,8 6 28,4 29,6 32,6 35,2 36,9 65,2 4,0 51,3 3,6 50,9 3,0 50,2 2,5 49,5 1,9 49,3 Таблиця2 Показник Одиниця виміру Утворення кварцу за температури, °С: 900 1100 1300 Приклади властивостей Прототип (патент України №70777А) 1 2 3 4 5 % 92 96 100 99 100 100 100 100 100 96 100 100 87 97 100 28 36 42 % 0,8 1,5 0,6 0,7 0,3 0,4 0,4 0,6 1,0 1,3 1,8 2,4 Сорбційне вологопоглинання порошків після термообробки при 900°С: через 24 години через 72 години Як наслідує з таблиці 2 оптимальним є склад 3, порівняно з прототипом він має наступні переваги: - кристалізація порошків кремнезему із композиції згідно корисної моделі за температури 1300°С із розрахунку на чистий кварц вища в 2,4 рази, за температури 1100°С вища в 2,8 рази, за температури 900°С в 3,5 рази. Оптимальний склад запропонованої композиції кристалізується з утво Комп’ютерна в ерстка І.Скворцов а ренням чистого кварцу в той час як композиція за прототипом кристалізується з утворенням суміші різних фаз де вміст кварцу в залежності від температури складає від 28 до 42%. - сорбційне вологопоглинання порошків після термообробки при 900°С і експозиції в умовах 98% вологості через 24 і 72 години нижче ніж у порошків, що отримані за прототипом в 6 разів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
