Безгребельна гідроелектростанція гуменюка
Формула / Реферат
Безгребельна гідроелектростанція, що містить розташований у річці з геодезичним напором води водовід з засувкою пусковою, яким вода з річки течією подається до гідротурбіни і після гідротурбіни - знову у воду річки, яка відрізняється тим, що водовід додатково містить засувку наповнення і вентиль для випускання повітря, розташований між засувкою наповнення та засувкою пусковою, які розташовані ближче до нижнього кінця водоводу перед гідротурбіною, яка є сифонною, причому водовід розташований у річці уздовж берега або уздовж дна.
Текст

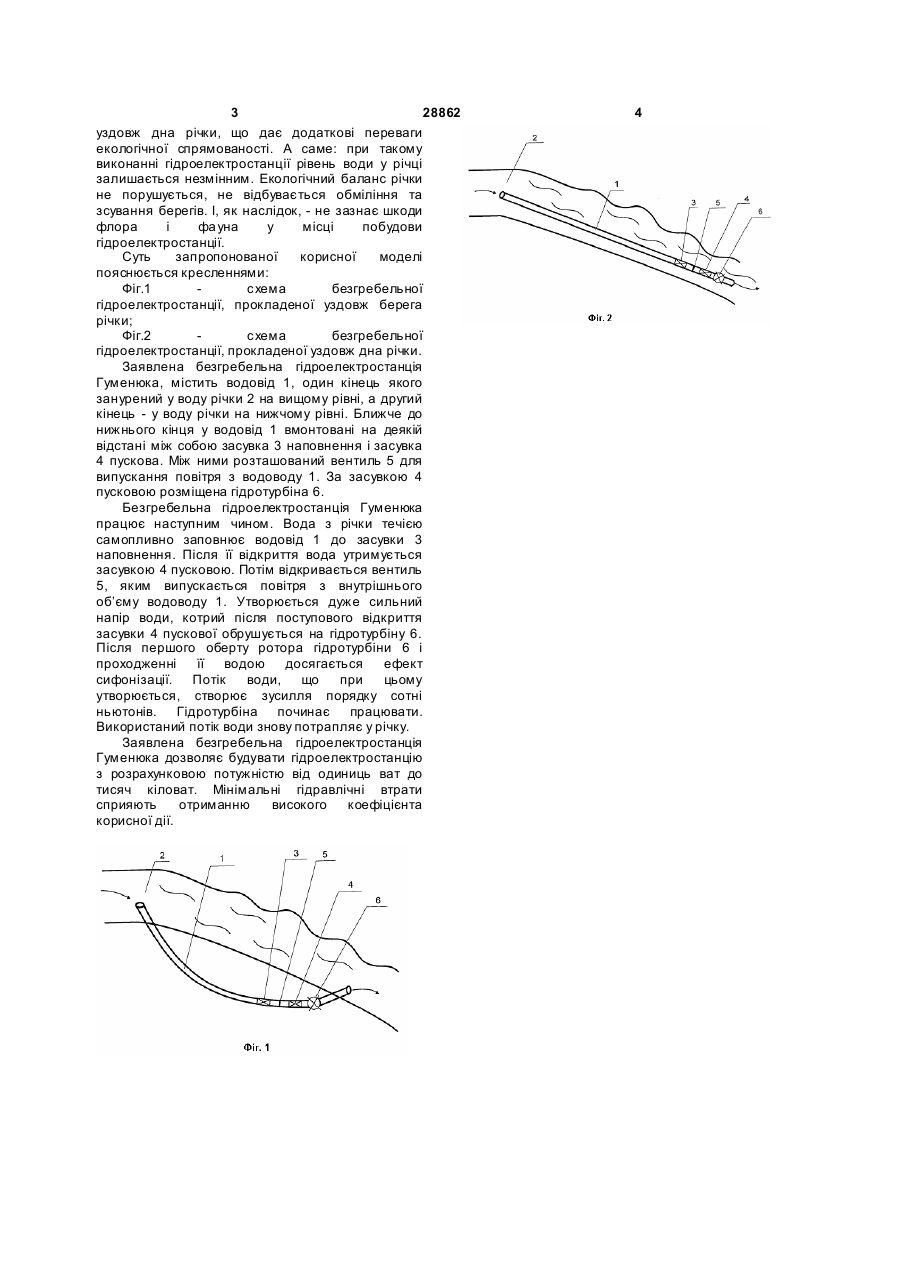

Безгребельна гідроелектростанція, що містить розташований у річці з геодезичним напором води водовід з засувкою пусковою, яким вода з річки 3 28862 уздовж дна річки, що дає додаткові переваги екологічної спрямованості. А саме: при такому виконанні гідроелектростанції рівень води у річці залишається незмінним. Екологічний баланс річки не порушується, не відбувається обміління та зсування берегів. І, як наслідок, - не зазнає шкоди флора і фа уна у місці побудови гідроелектростанції. Суть запропонованої корисної моделі пояснюється кресленнями: Фіг.1 схема безгребельної гідроелектростанції, прокладеної уздовж берега річки; Фіг.2 схема безгребельної гідроелектростанції, прокладеної уздовж дна річки. Заявлена безгребельна гідроелектростанція Гуменюка, містить водовід 1, один кінець якого занурений у воду річки 2 на вищому рівні, а другий кінець - у воду річки на нижчому рівні. Ближче до нижнього кінця у водовід 1 вмонтовані на деякій відстані між собою засувка 3 наповнення і засувка 4 пускова. Між ними розташований вентиль 5 для випускання повітря з водоводу 1. За засувкою 4 пусковою розміщена гідротурбіна 6. Безгребельна гідроелектростанція Гуменюка працює наступним чином. Вода з річки течією самопливно заповнює водовід 1 до засувки 3 наповнення. Після її відкриття вода утримується засувкою 4 пусковою. Потім відкривається вентиль 5, яким випускається повітря з внутрішнього об’єму водоводу 1. Утворюється дуже сильний напір води, котрий після поступового відкриття засувки 4 пускової обрушується на гідротурбіну 6. Після першого оберту ротора гідротурбіни 6 і проходженні її водою досягається ефект сифонізації. Потік води, що при цьому утворюється, створює зусилля порядку сотні ньютонів. Гідротурбіна починає працювати. Використаний потік води знову потрапляє у річку. Заявлена безгребельна гідроелектростанція Гуменюка дозволяє будувати гідроелектростанцію з розрахунковою потужністю від одиниць ват до тисяч кіловат. Мінімальні гідравлічні втрати сприяють отриманню високого коефіцієнта корисної дії. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюHumeniuk's damless hydroelectric power plant
Автори англійськоюHumeniuk Yurii Parfenovych
Назва патенту російськоюБезплотинная гидроэлектростанция гуменюка
Автори російськоюГуменюк Юрий Парфенович
МПК / Мітки
МПК: E02B 9/00
Мітки: гідроелектростанція, гуменюка, безгребельна
