Біде, що поєднано з унітазом

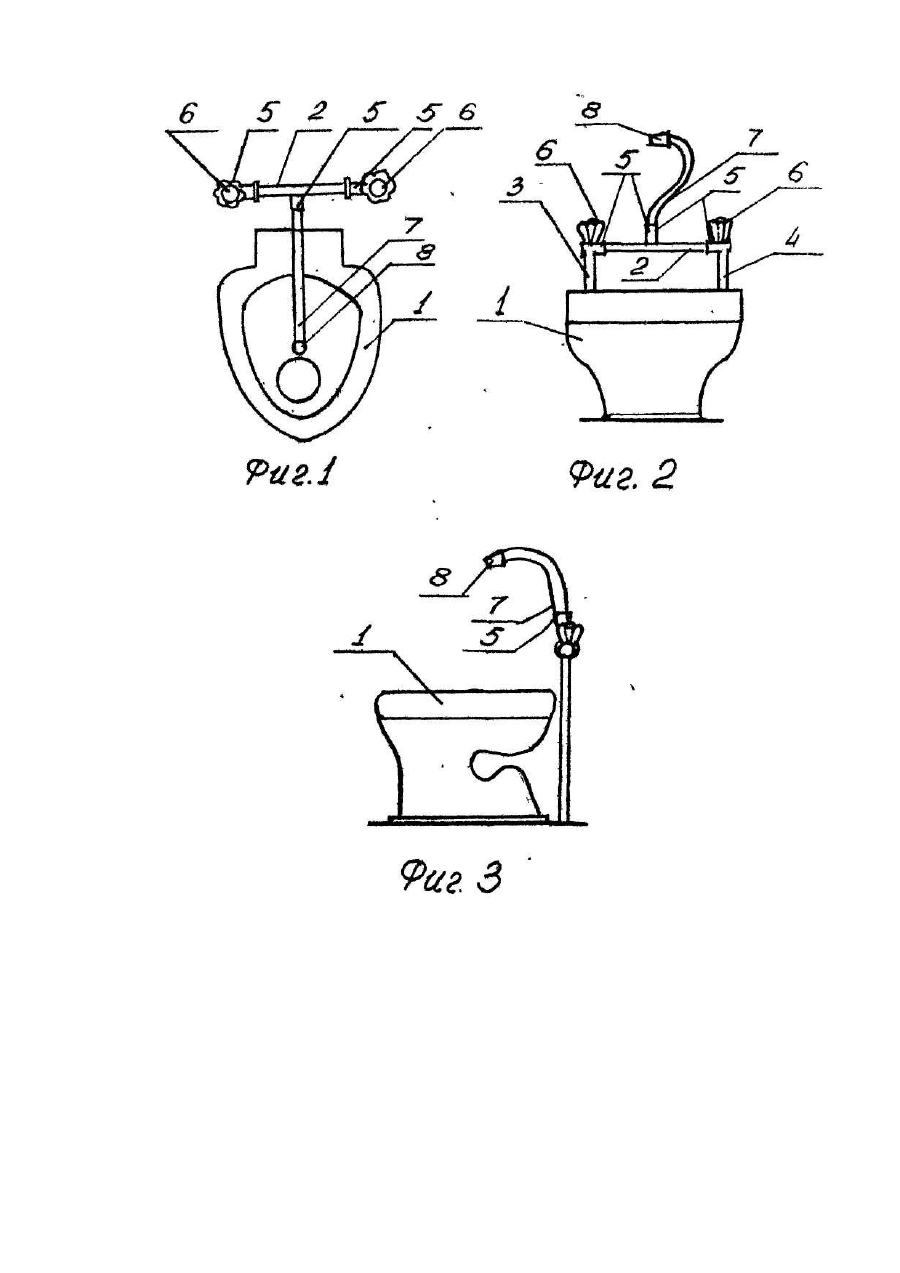

Пропозиція стосується санітарно-гігієнічного устаткування, зокрема, конструкції біде, що поєднано з унітазом, використання таких приладів має місце у випадках, коли площа санвузла недостатня для розміщення автономного біде. Відомі біде, що поєднані з унітазом (Патенти США № 1988078, № 2094170, № 2278055, №2504257, № 3605124, № 4135255» №43040*6, №4334329, №4642820та Ін. НКІ 4-7; 4-420.3,- 4-420.4]. Будь-яка з зазначених відомих конструкцій містить змонтований на унітазі наконечник Із соплом, що забезпечує подачу води у центральну частину чаші унітаза, комунікації для підводу напорної веди до наконечника І засоби управління положенням наконечника, що забезпечують його укриття після користування біде; зазначені засоби розміщуються ззаду або збоку унітаза та у більшості випадків становлять держак, яким користувач перекладає наконечник Із одного положення в інше. В одних рішеннях передбачається прибирати наконечник біде під стільчак (Патенти № 2504257, № 4135255. № 4304016), в Інших Із зазначених вище - під внутрішній борт чаші унітаза. Зрозуміло, що розташовані та укріплені на унітазі елементи біде заважають санітарній обробці та дезінфекції унітаза; крім того, де б не вироблялося укриття наконечника біде- "у затінку" стільчака чи внутрішнього борту унітаза - можливо забруднення наконечника при користуванні унітазом. Зрозуміло також, що жодна з відомих конструкцій біде, що поєднана з унітазом, не спроможна забезпечити розміщення наконечника з соплом над чашею унітаза, наприклад, для миття взупя. Прототипом приладу є ватерклозет Із обмиванням за патентом США № 2278055, НКІ 4-7, заяв. 27.03.41, опубл, 31.03.42, що включає горизонтальну трубку змішувача, що з'єднана своїми кінцями з трубопроводами гарячої та холодної води та сполучена з наконечником біде, який містить сопло І виконаний з можливістю його розміщення у центральній частині чаші унітаза. Після користування біде наконечник прибирається під внутрішній борт чаші унітаза поворотом держака, розміщеного збоку унітаза. Зрозуміло, що 1 ця конструкція має зазначені вище недоліки біде, що поєднано з унітазом. В основу корисної моделі поставлено завдання створення, біде, що поєднано з унітазом, у якому зміною положення стану елементів біде І зв'язку між ними опинилося би можливим евакувати наконечник біде з соплом із чаші унітаза, виключаючи тим самим можливість його забруднення, спрощуючи санобробку та дезінфекцію унітаза та елементів біде. Зазначене завдання вирішується тим, що у біде, що поєднано з унітазом, яке містить горизонтальну трубку змішувача, яка сполучена своїми кінцями з трубопроводами гарячої та холодної води І наконечником із соплом, який виконано з можливістю його розміщення у чаші унітаза та з'єднаний з трубкою змішувача, відповідно до пропозиції, змішувач розміщений за І понад унітазом, трубка змішувача виконана поворотною навколо власної осі, а наконечник поєднано з трубкою змішувача з можливістю повороту навколо осі, ортогональної осі трубки змішувача, Технічний результат пропозиції складається з можливості евакуації наконечника біде з соплом за межі чаші унітаза, Зазначена можливість забезпечується конструкцією, що пропонується, завдяки виконанню трубки змішувача поворотною та розміщенню змішувача за та понад чашею ' унітаза, чим досягається можливість евакуації наконечника з чаші унітаза при повороті трубки змішувача навколо її осі: поворот наконечника щодо трубки змішувача дозволяє забрати його для користування унітазом, або розташувати сопло наконечника над чашею унітаза, відповідно новернувши наконечник. Таким чином реалізуються можливості, що не досягалися у відомих конструкціях біде, що поєднано з унітазом. На фіг. 1 зображений унітаз з наконечником, розташованим всередині чаші унітаза у положенні біде, - вид зверху; на фіг» 2 - прилад-з евакуйованим наконечником при користуванні унітазом, вид спереду; на фіг, 3 прилад з наконечником, встановлений у положенні для миття, наприклад, взуття видзвону. Прилад (фіг. 1) містить унітаз 1, розташований За та над унітазом змішувач з горизонтальною трубкою 2, поєднаний своїми кінцями до трубопроводів 3 та 4 гарячої та холодної води (фіг. 2); трубка 2.встановлена з можливістю її повороту навколо власної осі, наприклад, за допомогою муфт 5. Вибір витрат та температури води на виході змішувача забезпечується кранами 6, встановленими на вводах гарячої та холодної води у трубку 2 змішувача. До трубки 2 змішувача ортогонально приєднаний з можливістю повороту, на-' приклад, шляхом аналогічної муфти 5, наконечник 7 з соплом 8. Наконечник 7 згинається відповідним чином з тим, щоб струм води, що тече з сопла 3 у положенні, наведеному на фіг. 1, була спрямована під кутом до вертикалі, забезпечуючи зручність санобробки перинеальної області тіла. Зрозуміло, що всі рухомі сполучення повинні забезпечувати поворот трубки 2 змішувача та наконечника 7 з деяким .зусиллям з тим, щоб їх положення після повороту рукою залишалося фіксованим. Для переводу наконечника 7 з положення, вказаного на фіг. 1 у положення, наведене на фіг. 2, необхідно, взяти рукою за наконечник 7 поблизу трубки 2 змішувача, вивести наконечник 7 з чаші унітаза 1, повертаючи при цьому трубку 2 змішувача, розгорнути наконечник 7 на 90 градусів у будь-якому сторону щодо трубки 2 змішувача та закінчити поворот трубки 2 змішувача; у цьому положенні плоскість, у якій згинається наконечник 7, вертикальна чи трохи нахилена, складає кут 90 градусів з плоскістю борту унітаза 1. На фігурі 2 можна побачити, що у цьому положенні наконечник 7 біде повністю виведено з чаші унітазу 1, користування унітазом не буде сприяти забрудненню елементів біде. У цьому станГ санобробка та дезінфекція унітаза не ускладнюється елементами біде та нічим не відрізняється від звичайної обробки унітаза. Зрозуміло також, щосанобробка елементів біде також не буде завдавати труднощів. На фіг, 3 наведений вигляд приладу збоку, коли наконечник 7 - порівняно з положенням, зображеним на фіг, 2 повернутий на 90 градусів І сопло 8 наконечника 7 розміщується на деякій висоті понад чашею унітаза !; таке положення наконечника 7 зручне, наприклад, для миття взуття. Таким чином, рішення, що пропонується, володіє привілеями, яких немає у відомих конструкціях біде, що поєднано з унітазом.
