Роторно-дисковий апарат
Формула / Реферат
Роторно-дисковий апарат, що містить циліндричний корпус з двома кришками, спорядженими впускним і випускним патрубками, щонайменше один ротор з рухомими перфорованими дисками, а також розташовані по черзі з ними нерухомі перфоровані диски, який відрізняється тим, що щонайменше один ротор виконано складеним із секцій, змонтованих з можливістю незалежного одна відносно одної обертання, при цьому рухомі перфоровані диски розташовано на кожній із зазначених секцій.
Текст

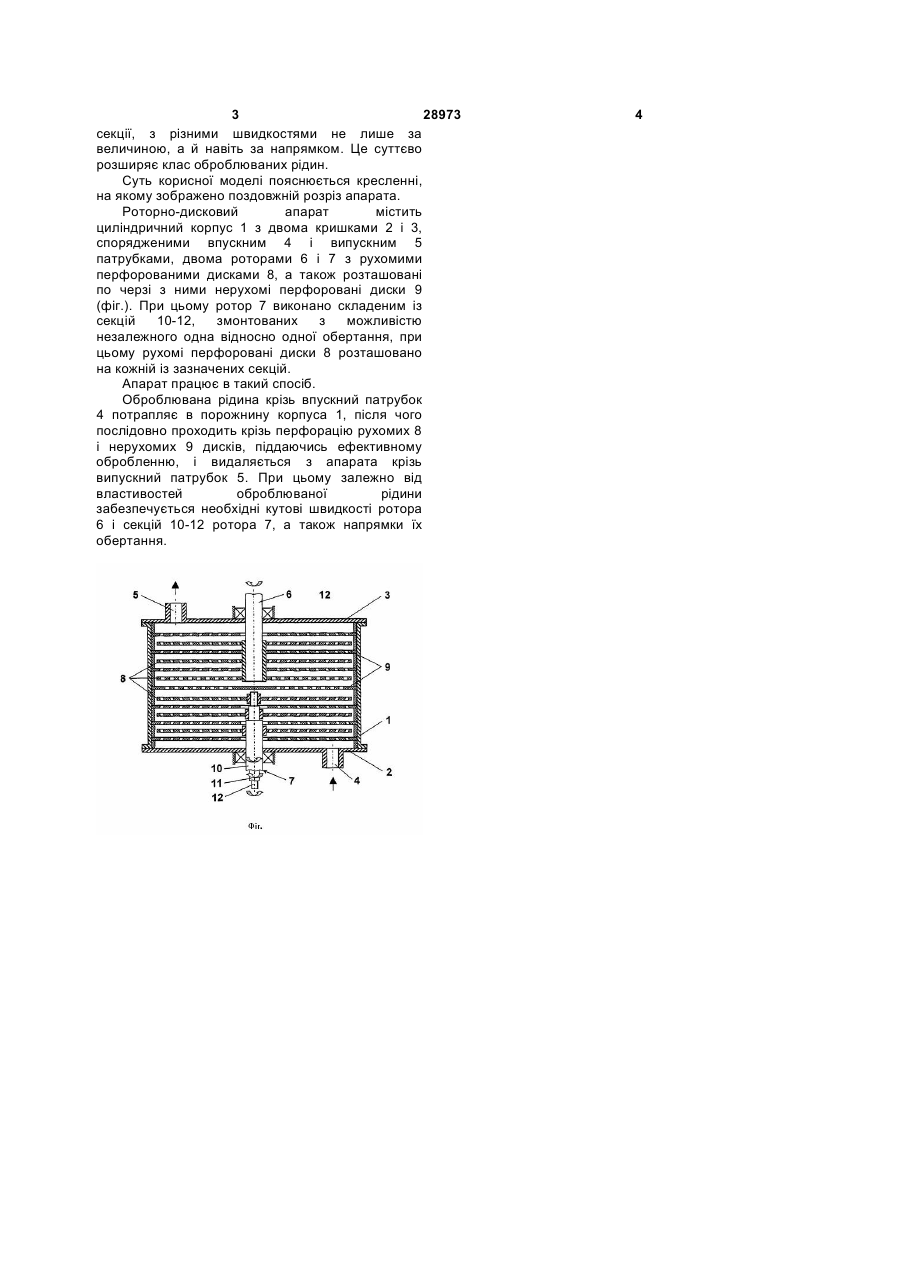

Роторно-дисковий апарат, що містить циліндричний корпус з двома кришками, 3 28973 секції, з різними швидкостями не лише за величиною, а й навіть за напрямком. Це суттєво розширяє клас оброблюваних рідин. Суть корисної моделі пояснюється кресленні, на якому зображено поздовжній розріз апарата. Роторно-дисковий апарат містить циліндричний корпус 1 з двома кришками 2 і 3, спорядженими впускним 4 і випускним 5 патрубками, двома роторами 6 і 7 з рухомими перфорованими дисками 8, а також розташовані по черзі з ними нерухомі перфоровані диски 9 (фіг.). При цьому ротор 7 виконано складеним із секцій 10-12, змонтованих з можливістю незалежного одна відносно одної обертання, при цьому рухомі перфоровані диски 8 розташовано на кожній із зазначених секцій. Апарат працює в такий спосіб. Оброблювана рідина крізь впускний патрубок 4 потрапляє в порожнину корпуса 1, після чого послідовно проходить крізь перфорацію рухомих 8 і нерухомих 9 дисків, піддаючись ефективному обробленню, і видаляється з апарата крізь випускний патрубок 5. При цьому залежно від властивостей оброблюваної рідини забезпечується необхідні кутові швидкості ротора 6 і секцій 10-12 ротора 7, а також напрямки їх обертання. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary disk apparatus
Автори англійськоюMikulionok Ihor Olehovych, Vozna Anna Serhiivna
Назва патенту російськоюРоторно-дисковый аппарат
Автори російськоюМикуленок Игорь Олегович, Микульонок Игорь Олегович
МПК / Мітки
Мітки: апарат, роторно-дисковий
