Роторно-дисковий апарат
Формула / Реферат
Роторно-дисковий апарат, що містить циліндричний корпус з двома кришками, оснащеними впускним і випускним патрубками, щонайменше один ротор з рухомими перфорованими дисками, а також розташовані по черзі з ними нерухомі перфоровані диски, закріплені між кришками за допомогою дистанційних втулок, який відрізняється тим, що кожний з нерухомих перфорованих дисків виконано рознімним щонайменше з двох аналогічних частин.
Текст

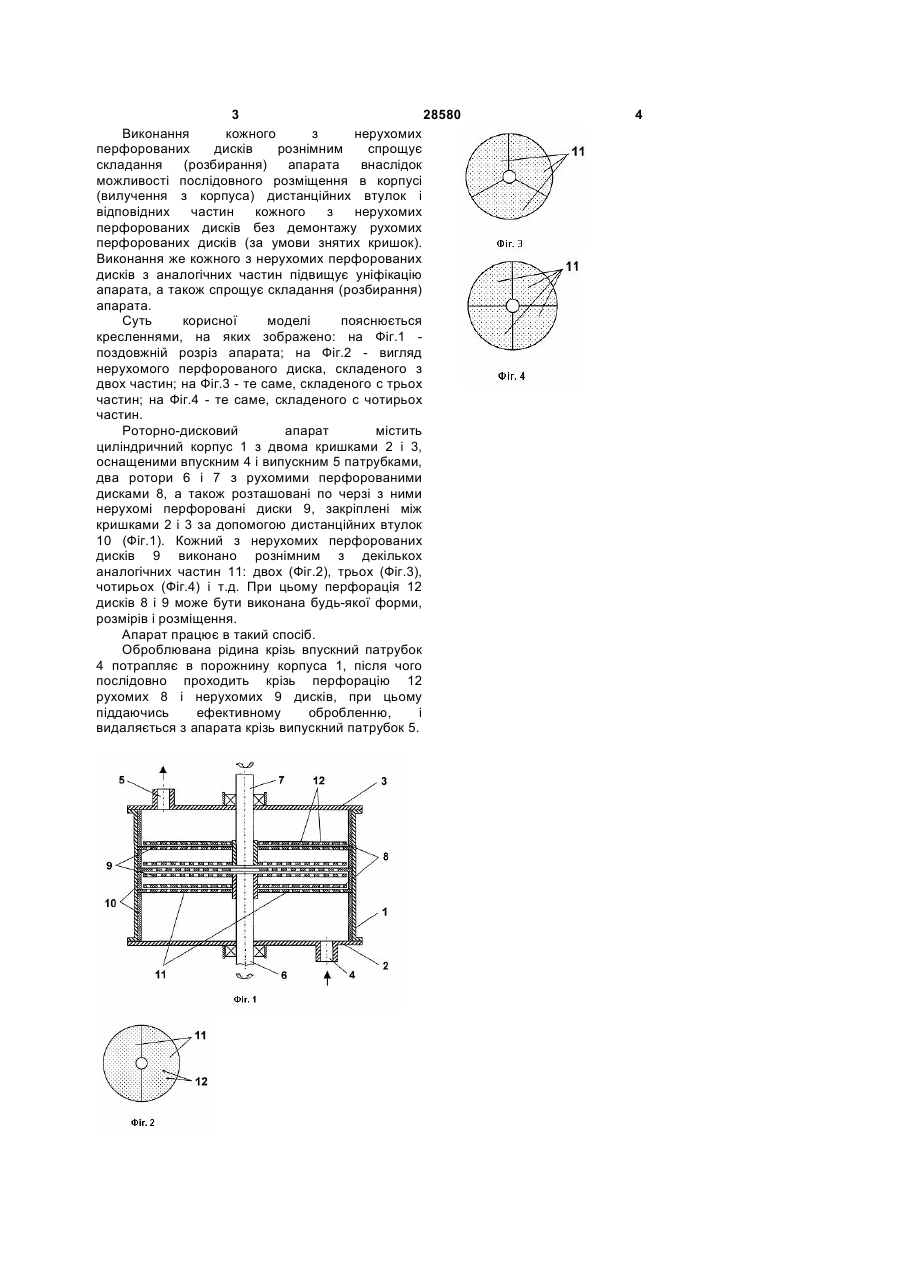

Роторно-дисковий апарат, що містить циліндричний корпус з двома кришками, 3 28580 Виконання кожного з нерухомих перфорованих дисків рознімним спрощує складання (розбирання) апарата внаслідок можливості послідовного розміщення в корпусі (вилучення з корпуса) дистанційних втулок і відповідних частин кожного з нерухомих перфорованих дисків без демонтажу рухомих перфорованих дисків (за умови знятих кришок). Виконання же кожного з нерухомих перфорованих дисків з аналогічних частин підвищує уніфікацію апарата, а також спрощує складання (розбирання) апарата. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 поздовжній розріз апарата; на Фіг.2 - вигляд нерухомого перфорованого диска, складеного з двох частин; на Фіг.3 - те саме, складеного с трьох частин; на Фіг.4 - те саме, складеного с чотирьох частин. Роторно-дисковий апарат містить циліндричний корпус 1 з двома кришками 2 і 3, оснащеними впускним 4 і випускним 5 патрубками, два ротори 6 і 7 з рухомими перфорованими дисками 8, а також розташовані по черзі з ними нерухомі перфоровані диски 9, закріплені між кришками 2 і 3 за допомогою дистанційних втулок 10 (Фіг.1). Кожний з нерухомих перфорованих дисків 9 виконано рознімним з декількох аналогічних частин 11: двох (Фіг.2), трьох (Фіг.3), чотирьох (Фіг.4) і т.д. При цьому перфорація 12 дисків 8 і 9 може бути виконана будь-якої форми, розмірів і розміщення. Апарат працює в такий спосіб. Оброблювана рідина крізь впускний патрубок 4 потрапляє в порожнину корпуса 1, після чого послідовно проходить крізь перфорацію 12 рухомих 8 і нерухомих 9 дисків, при цьому піддаючись ефективному обробленню, і видаляється з апарата крізь випускний патрубок 5. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary disk apparatus
Автори англійськоюMikulionok Ihor Olehovych, Vozna Anna Serhiivna
Назва патенту російськоюРоторно-дисковый аппарат
Автори російськоюМикульонок Игорь Олегович, Микуленок Игорь Олегович
МПК / Мітки
Мітки: апарат, роторно-дисковий
