Особиста машина для голосування

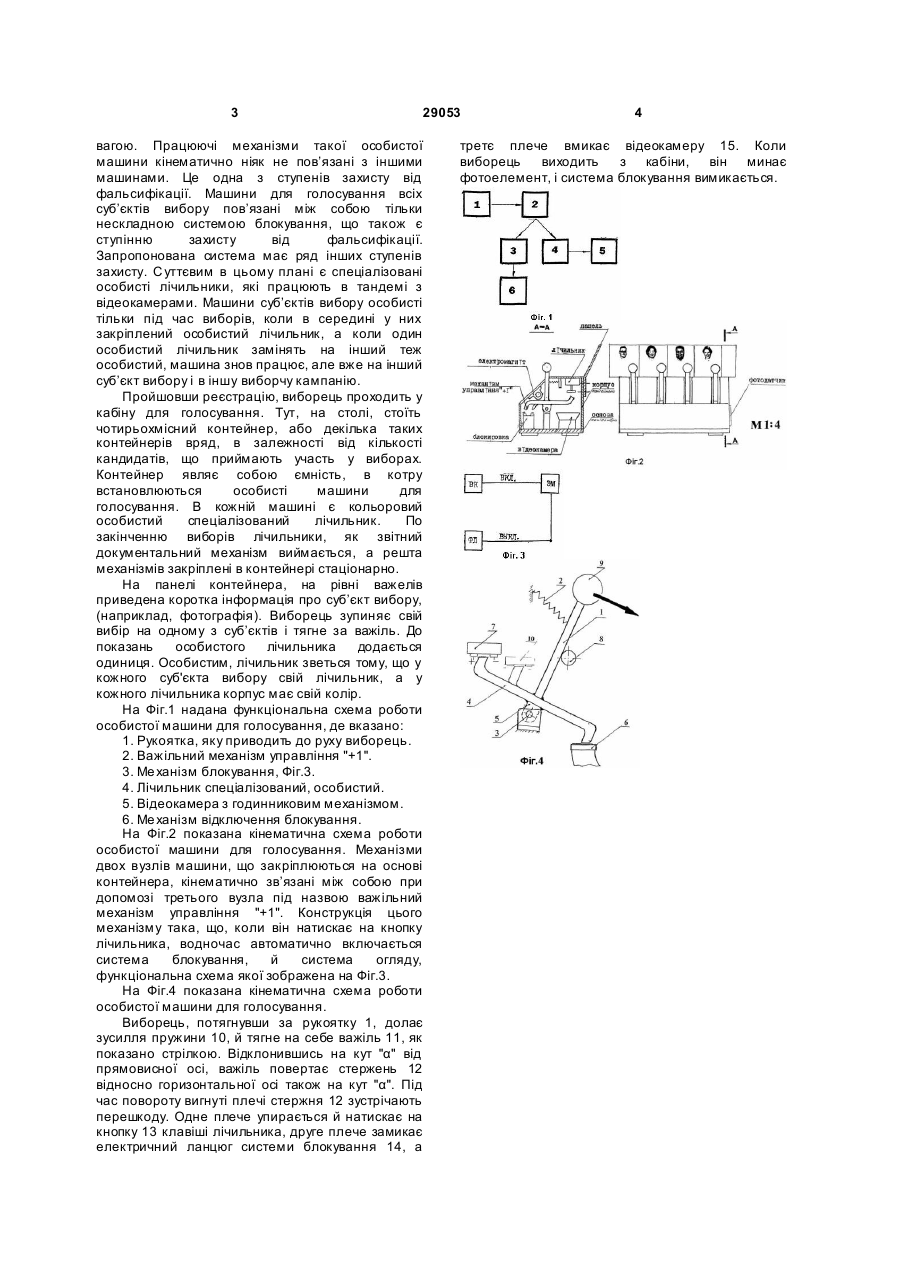

Особиста машина для голосування, що містить табло з інформацією про суб'єкти вибору, 3 29053 вагою. Працюючі механізми такої особистої машини кінематично ніяк не пов’язані з іншими машинами. Це одна з ступенів захисту від фальсифікації. Машини для голосування всіх суб’єктів вибору пов’язані між собою тільки нескладною системою блокування, що також є ступінню захисту від фальсифікації. Запропонована система має ряд інших ступенів захисту. С уттєвим в цьому плані є спеціалізовані особисті лічильники, які працюють в тандемі з відеокамерами. Машини суб’єктів вибору особисті тільки під час виборів, коли в середині у них закріплений особистий лічильник, а коли один особистий лічильник замінять на інший теж особистий, машина знов працює, але вже на інший суб’єкт вибору і в іншу виборчу кампанію. Пройшовши реєстрацію, виборець проходить у кабіну для голосування. Тут, на столі, стоїть чотирьохмісний контейнер, або декілька таких контейнерів вряд, в залежності від кількості кандидатів, що приймають участь у виборах. Контейнер являє собою ємність, в котру встановлюються особисті машини для голосування. В кожній машині є кольоровий особистий спеціалізований лічильник. По закінченню виборів лічильники, як звітний документальний механізм виймається, а решта механізмів закріплені в контейнері стаціонарно. На панелі контейнера, на рівні важелів приведена коротка інформація про суб’єкт вибору, (наприклад, фотографія). Виборець зупиняє свій вибір на одному з суб’єктів і тягне за важіль. До показань особистого лічильника додається одиниця. Особистим, лічильник зветься тому, що у кожного суб'єкта вибору свій лічильник, а у кожного лічильника корпус має свій колір. На Фіг.1 надана функціональна схема роботи особистої машини для голосування, де вказано: 1. Рукоятка, яку приводить до руху виборець. 2. Важільний механізм управління "+1". 3. Ме ханізм блокування, Фіг.3. 4. Лічильник спеціалізований, особистий. 5. Відеокамера з годинниковим механізмом. 6. Ме ханізм відключення блокування. На Фіг.2 показана кінематична схема роботи особистої машини для голосування. Механізми двох вузлів машини, що закріплюються на основі контейнера, кінематично зв’язані між собою при допомозі третього вузла під назвою важільний механізм управління "+1". Конструкція цього механізму така, що, коли він натискає на кнопку лічильника, водночас автоматично включається система блокування, й система огляду, функціональна схема якої зображена на Фіг.3. На Фіг.4 показана кінематична схема роботи особистої машини для голосування. Виборець, потягнувши за рукоятку 1, долає зусилля пружини 10, й тягне на себе важіль 11, як показано стрілкою. Відклонившись на кут "α" від прямовисної осі, важіль повертає стержень 12 відносно горизонтальної осі також на кут "α". Під час повороту вигнуті плечі стержня 12 зустрічають перешкоду. Одне плече упирається й натискає на кнопку 13 клавіші лічильника, друге плече замикає електричний ланцюг системи блокування 14, а 4 третє плече вмикає відеокамеру 15. Коли виборець виходить з кабіни, він минає фотоелемент, і система блокування вимикається.
