Лічильник спеціалізований особистий

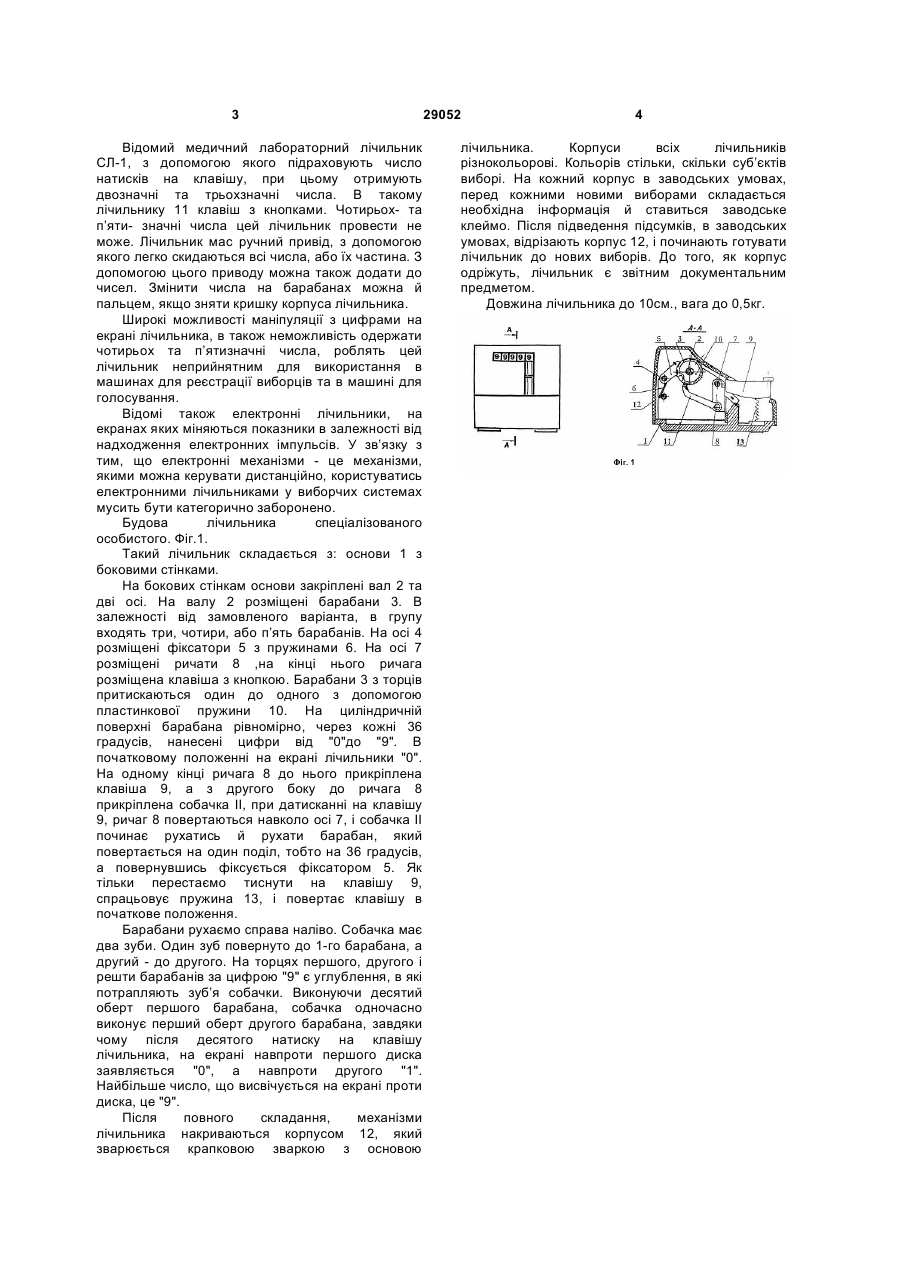

Лічильник спеціалізований особистий, що містить основу з боковими стінками, на яких закріплені вал на підшипниках ковзання, дві осі, на одній з них встановлені блоки барабанів, на іншій важіль, з одного боку якого прикріплена клавіша з кнопкою, а з іншого боку - собачка з двома зубцями, за допомогою яких барабан повертається на 36 градусів і формує числа; 3 Відомий медичний лабораторний лічильник CЛ-1, з допомогою якого підраховують число натисків на клавішу, при цьому отримують двозначні та трьохзначні числа. В такому лічильнику 11 клавіш з кнопками. Чотирьох- та п’яти- значні числа цей лічильник провести не може. Лічильник мас ручний привід, з допомогою якого легко скидаються всі числа, або їх частина. З допомогою цього приводу можна також додати до чисел. Змінити числа на барабанах можна й пальцем, якщо зняти кришку корпуса лічильника. Широкі можливості маніпуляції з цифрами на екрані лічильника, в також неможливість одержати чотирьох та п’ятизначні числа, роблять цей лічильник неприйнятним для використання в машинах для реєстрації виборців та в машині для голосування. Відомі також електронні лічильники, на екранах яких міняються показники в залежності від надходження електронних імпульсів. У зв’язку з тим, що електронні механізми - це механізми, якими можна керувати дистанційно, користуватись електронними лічильниками у виборчих системах мусить бути категорично заборонено. Будова лічильника спеціалізованого особистого. Фіг.1. Такий лічильник складається з: основи 1 з боковими стінками. На бокових стінкам основи закріплені вал 2 та дві осі. На валу 2 розміщені барабани 3. В залежності від замовленого варіанта, в групу входять три, чотири, або п’ять барабанів. На осі 4 розміщені фіксатори 5 з пружинами 6. На осі 7 розміщені ричати 8 ,на кінці нього ричага розміщена клавіша з кнопкою. Барабани 3 з торців притискаються один до одного з допомогою пластинкової пружини 10. На циліндричній поверхні барабана рівномірно, через кожні 36 градусів, нанесені цифри від "0"до "9". В початковому положенні на екрані лічильники "0". На одному кінці ричага 8 до нього прикріплена клавіша 9, а з другого боку до ричага 8 прикріплена собачка ІІ, при датисканні на клавішу 9, ричаг 8 повертаються навколо осі 7, і собачка ІІ починає рухатись й рухати барабан, який повертається на один поділ, тобто на 36 градусів, а повернувшись фіксується фіксатором 5. Як тільки перестаємо тиснути на клавішу 9, спрацьовує пружина 13, і повертає клавішу в початкове положення. Барабани рухаємо справа наліво. Собачка має два зуби. Один зуб повернуто до 1-го барабана, а другий - до другого. На торцях першого, другого і решти барабанів за цифрою "9" є углублення, в які потрапляють зуб’я собачки. Виконуючи десятий оберт першого барабана, собачка одночасно виконує перший оберт другого барабана, завдяки чому після десятого натиску на клавішу лічильника, на екрані навпроти першого диска заявляється "0", а навпроти другого "1". Найбільше число, що висвічується на екрані проти диска, це "9". Після повного складання, механізми лічильника накриваються корпусом 12, який зварюється крапковою зваркою з основою 29052 4 лічильника. Корпуси всіх лічильників різнокольорові. Кольорів стільки, скільки суб’єктів виборі. На кожний корпус в заводських умовах, перед кожними новими виборами складається необхідна інформація й ставиться заводське клеймо. Після підведення підсумків, в заводських умовах, відрізають корпус 12, і починають готувати лічильник до нових виборів. До того, як корпус одріжуть, лічильник є звітним документальним предметом. Довжина лічильника до 10см., вага до 0,5кг.
