Важільний механізм керування “+1″
Номер патенту: 29054
Опубліковано: 10.01.2008
Автори: Красюк Зоя Михайлівна, Красюк Олександр Володимирович
Формула / Реферат
Важільний механізм керування, що містить важіль 2-го роду з рукояткою і стрижень, який відрізняється тим, що містить серги, пружини стискання, штифт та додаткове плече, при цьому стрижень виконаний з вигнутими, зрізаними під кутом кінцями і розташований перпендикулярно до важеля, утворюючи відносно точки опори два основних плеча, що лежать в одній площині з важелем 2-го роду, а додаткове плече закріплене консольно на основному плечі.
Текст

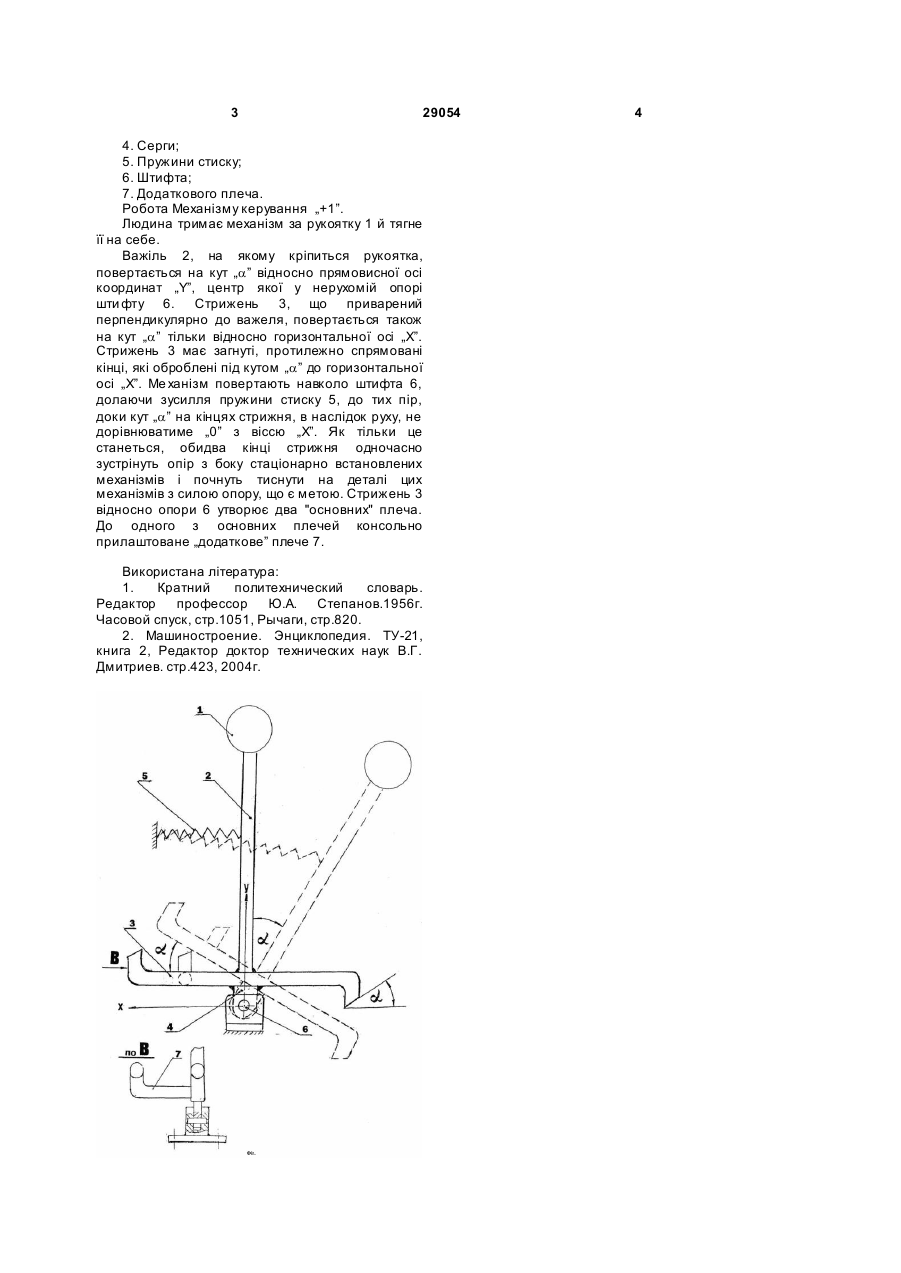

Важільний механізм керування, що містить важіль 2-го роду з рукояткою і стрижень, який 3 29054 4. Серги; 5. Пружини стиску; 6. Штифта; 7. Додаткового плеча. Робота Механізму керування „+1”. Людина тримає механізм за рукоятку 1 й тягне її на себе. Важіль 2, на якому кріпиться рукоятка, повертається на кут „a” відносно прямовисної осі координат „Y”, центр якої у нерухомій опорі шти фту 6. Стрижень 3, що приварений перпендикулярно до важеля, повертається також на кут „a” тільки відносно горизонтальної осі „X”. Стрижень 3 має загнуті, протилежно спрямовані кінці, які оброблені під кутом „a” до горизонтальної осі „Х”. Ме ханізм повертають навколо штифта 6, долаючи зусилля пружини стиску 5, до тих пір, доки кут „a” на кінцях стрижня, в наслідок руху, не дорівнюватиме „0” з віссю „Х”. Як тільки це станеться, обидва кінці стрижня одночасно зустрінуть опір з боку стаціонарно встановлених механізмів і почнуть тиснути на деталі цих механізмів з силою опору, що є метою. Стрижень 3 відносно опори 6 утворює два "основних" плеча. До одного з основних плечей консольно прилаштоване „додаткове” плече 7. Використана література: 1. Кратний политехнический словарь. Редактор профессор Ю.А. Степанов.1956г. Часовой спуск, стр.1051, Рычаги, стр.820. 2. Машиностроение. Энциклопедия. ТУ-21, книга 2, Редактор доктор технических наук В.Г. Дмитриев. стр.423, 2004г. 4
