Патрон запобіжний

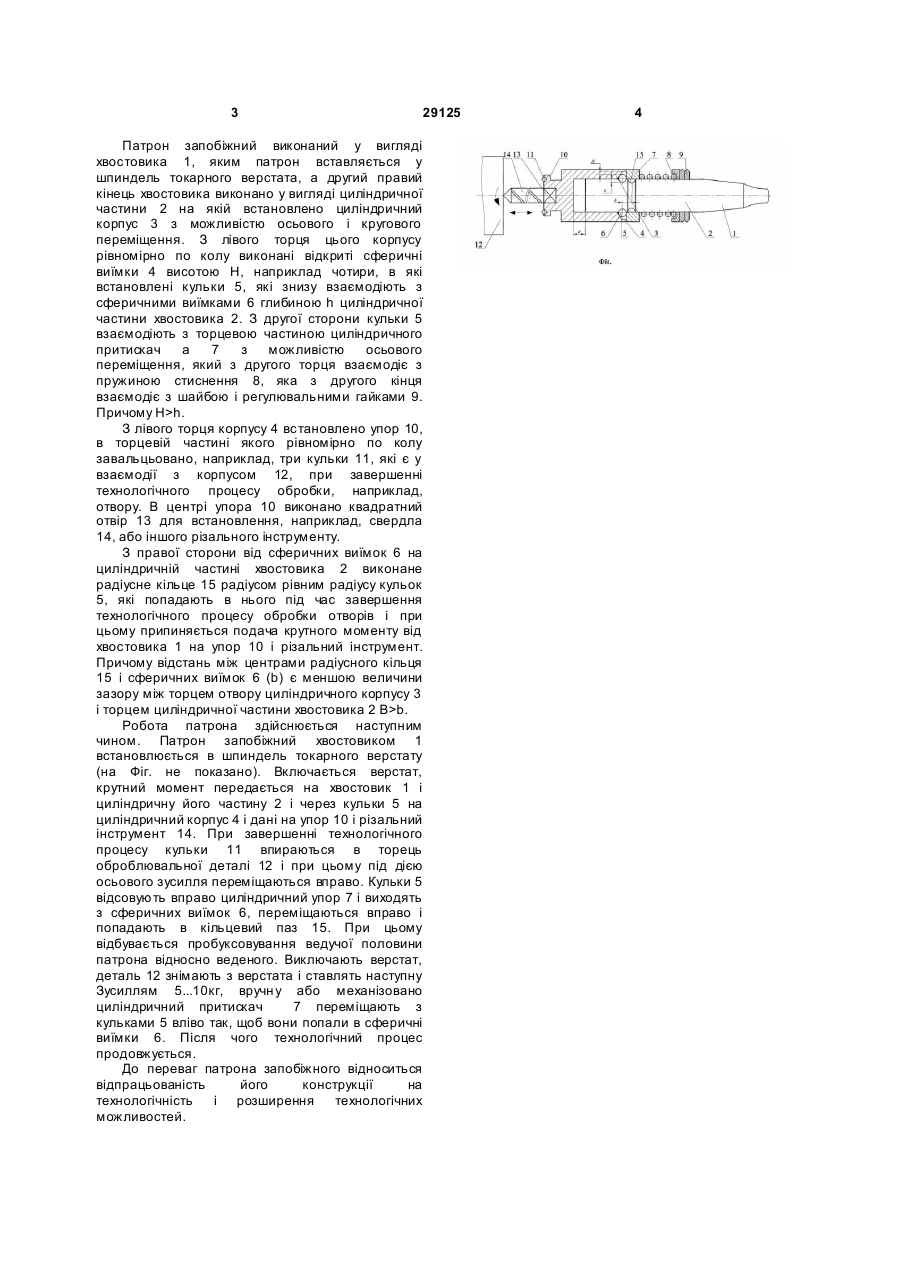

Патрон запобіжний, який виконано у вигляді хвостовика з циліндричною частиною, корпусу з елементами базування і закріплення різальних інструментів, ведучих і ведених елементів, які підпружинені між собою для передачі крутного моменту, і механізму його регулювання, який відрізняє ться тим, що на лівому кінці циліндричної частини хвостовика встановлено циліндричний корпус з можливістю осьового і 3 29125 Патрон запобіжний виконаний у вигляді хвостовика 1, яким патрон вставляється у шпиндель токарного верстата, а другий правий кінець хвостовика виконано у вигляді циліндричної частини 2 на якій встановлено циліндричний корпус 3 з можливістю осьового і кругового переміщення. З лівого торця цього корпусу рівномірно по колу виконані відкриті сферичні виїмки 4 висотою Н, наприклад чотири, в які встановлені кульки 5, які знизу взаємодіють з сферичними виїмками 6 глибиною h циліндричної частини хвостовика 2. З другої сторони кульки 5 взаємодіють з торцевою частиною циліндричного притискач а 7 з можливістю осьового переміщення, який з другого торця взаємодіє з пружиною стиснення 8, яка з другого кінця взаємодіє з шайбою і регулювальними гайками 9. Причому H>h. З лівого торця корпусу 4 встановлено упор 10, в торцевій частині якого рівномірно по колу завальцьовано, наприклад, три кульки 11, які є у взаємодії з корпусом 12, при завершенні технологічного процесу обробки, наприклад, отвору. В центрі упора 10 виконано квадратний отвір 13 для встановлення, наприклад, свердла 14, або іншого різального інструменту. З правої сторони від сферичних виїмок 6 на циліндричній частині хвостовика 2 виконане радіусне кільце 15 радіусом рівним радіусу кульок 5, які попадають в нього під час завершення технологічного процесу обробки отворів і при цьому припиняється подача крутного моменту від хвостовика 1 на упор 10 і різальний інструмент. Причому відстань між центрами радіусного кільця 15 і сферичних виїмок 6 (b) є меншою величини зазору між торцем отвору циліндричного корпусу 3 і торцем циліндричної частини хвостовика 2 В>b. Робота патрона здійснюється наступним чином. Патрон запобіжний хвостовиком 1 встановлюється в шпиндель токарного верстату (на Фіг. не показано). Включається верстат, крутний момент передається на хвостовик 1 і циліндричну його частину 2 і через кульки 5 на циліндричний корпус 4 і дані на упор 10 і різальний інструмент 14. При завершенні технологічного процесу кульки 11 впираються в торець оброблювальної деталі 12 і при цьому під дією осьового зусилля переміщаються вправо. Кульки 5 відсовують вправо циліндричний упор 7 і виходять з сферичних виїмок 6, переміщаються вправо і попадають в кільцевий паз 15. При цьому відбувається пробуксовування ведучої половини патрона відносно веденого. Виключають верстат, деталь 12 знімають з верстата і ставлять наступну Зусиллям 5...10кг, вручн у або механізовано циліндричний притискач 7 переміщають з кульками 5 вліво так, щоб вони попали в сферичні виїмки 6. Після чого технологічний процес продовжується. До переваг патрона запобіжного відноситься відпрацьованість його конструкції на технологічність і розширення технологічних можливостей. 4
