Цанговий гвинтовий патрон
Номер патенту: 17465
Опубліковано: 15.09.2006
Автори: Кочубинська Олена Павлівна, Васильків Василь Васильович
Формула / Реферат
Цанговий гвинтовий патрон, який виконано у вигляді циліндричного корпуса, установчих і затискних гвинтових елементів, пневматичного приводу з поводком, який відрізняється тим, що лівий кінець поводка жорстко з'єднаний з правим циліндричним кінцем грибкоподібної тяги, який встановлений в глухий отвір поводка з можливістю осьового переміщення і жорстко з'єднаний з пальцем, вісь якого є перпендикулярною до осі тяги, крім того кінці пальця є у взаємодії з осьовими пазами циліндричного корпуса з можливістю осьового переміщення, а з торця циліндричного корпуса рівномірно по колу жорстко встановлені шпильки, осі яких є паралельні осі циліндричного корпуса, причому на шпильки встановлені гвинтові спіралі з можливістю осьового переміщення, які підтиснуті гайками і втулками з виступами, зовнішній діаметр яких є меншим від зовнішнього діаметра гвинтових спіралей, торці яких є у взаємодії з внутрішнім торцем грибка тяги з можливістю осьового переміщення, причому гвинтові спіралі є у взаємодії з циліндричною поверхнею заготовки.
Текст

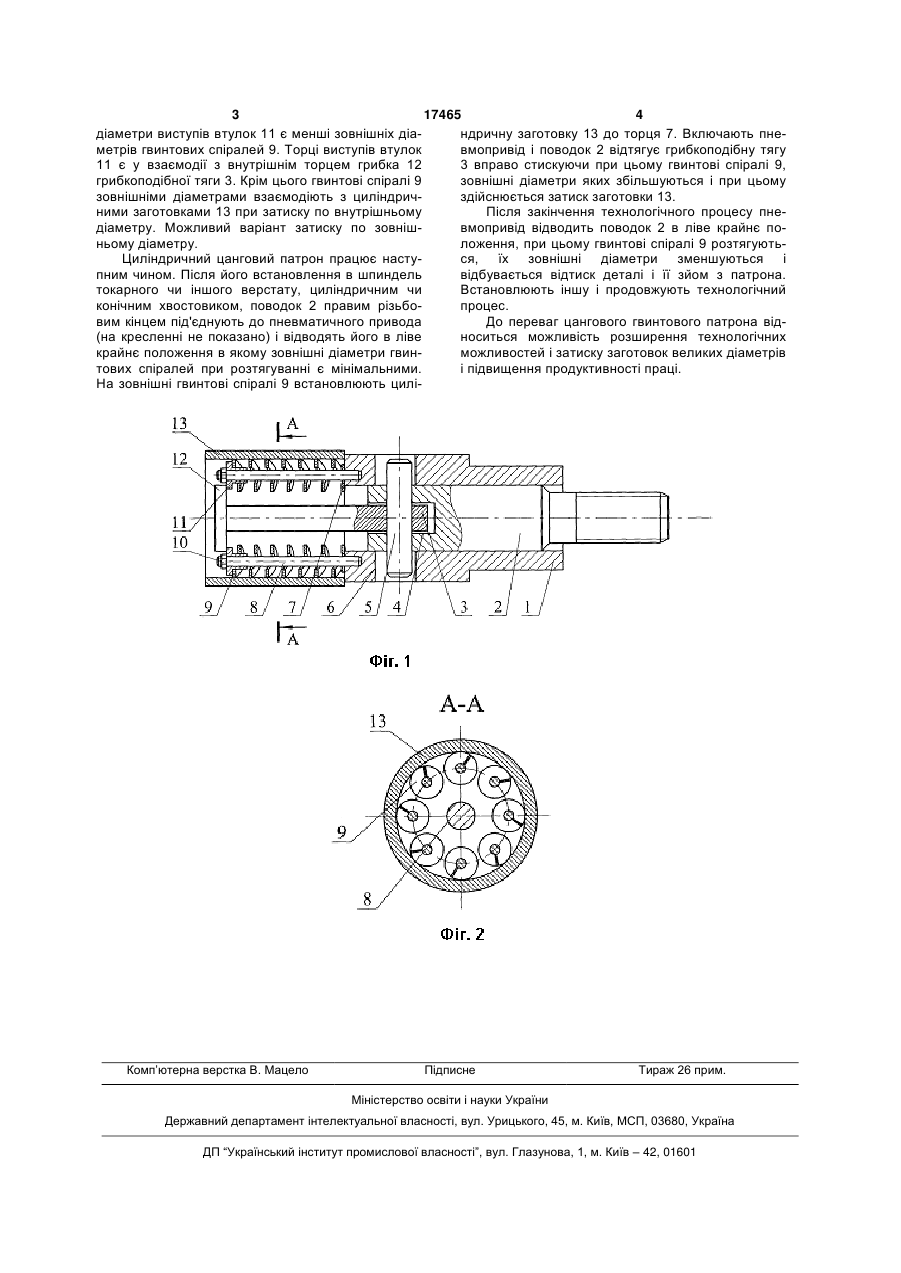

Цанговий гвинтовий патрон, який виконано у вигляді циліндричного корпуса, установчих і затискних гвинтових елементів, пневматичного приводу з поводком, який відрізняється тим, що лівий кінець поводка жорстко з'єднаний з правим циліндричним кінцем грибкоподібної тяги, який встановлений в глухий отвір поводка з можливістю осьо 3 17465 4 діаметри виступів втулок 11 є менші зовнішніх діандричну заготовку 13 до торця 7. Включають пнеметрів гвинтових спіралей 9. Торці виступів втулок вмопривід і поводок 2 відтягує грибкоподібну тягу 11 є у взаємодії з внутрішнім торцем грибка 12 3 вправо стискуючи при цьому гвинтові спіралі 9, грибкоподібної тяги 3. Крім цього гвинтові спіралі 9 зовнішні діаметри яких збільшуються і при цьому зовнішніми діаметрами взаємодіють з циліндричздійснюється затиск заготовки 13. ними заготовками 13 при затиску по внутрішньому Після закінчення технологічного процесу пнедіаметру. Можливий варіант затиску по зовнішвмопривід відводить поводок 2 в ліве крайнє поньому діаметру. ложення, при цьому гвинтові спіралі 9 розтягуютьЦиліндричний цанговий патрон працює настуся, їх зовнішні діаметри зменшуються і пним чином. Після його встановлення в шпиндель відбувається відтиск деталі і її зйом з патрона. токарного чи іншого верстату, циліндричним чи Встановлюють іншу і продовжують технологічний конічним хвостовиком, поводок 2 правим різьбопроцес. вим кінцем під'єднують до пневматичного привода До переваг цангового гвинтового патрона від(на кресленні не показано) і відводять його в ліве носиться можливість розширення технологічних крайнє положення в якому зовнішні діаметри гвинможливостей і затиску заготовок великих діаметрів тових спіралей при розтягуванні є мінімальними. і підвищення продуктивності праці. На зовнішні гвинтові спіралі 9 встановлюють цилі Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCollet screw chuck
Автори англійськоюKochubynska Olena Pavlivna, Vasylkiv Vasyl Vasyliovych
Назва патенту російськоюЦанговый винтовой патрон
Автори російськоюКочубинская Елена Павловна, Василькив Василий Васильевич
МПК / Мітки
МПК: F16C 15/00
Мітки: патрон, гвинтовий, цанговий
