Запобіжний кульковий патрон
Номер патенту: 29124
Опубліковано: 10.01.2008
Автори: Шевчук Оксана Степанівна, Брощак Іван Іванович, Гурик Олег Ярославович
Формула / Реферат
Запобіжний кульковий патрон, який виконано у вигляді хвостовика з повідком, пружиною стиснення, пальця і корпусу з установчими, базуючими і кріпильними елементами, а поводок з корпусом є у взаємодії через з’єднувальні елементи, який відрізняється тим, що з'єднувальними елементами є кульки, а корпус з хвостовиком з’єднані тілами кочення, які встановлені в транспортній доріжці, яка виконана у внутрішньому діаметрі корпусу і зовнішньому діаметрі кінця хвостовика зі сторони, протилежної від його кріплення до шпинделя верстата, а упор виконано у вигляді 3-ступеневого циліндра, правий кінець якого виконано у вигляді видовженого циліндра, який своїм торцем є у взаємодії з пальцем хвостовика, шліцьова поверхня ступеня упора з меншим діаметром є у взаємодії з внутрішнім шліцьовим отвором корпусу з можливістю осьового переміщення, крім цього, величина торцевого зазору між упором і торцем корпусу є більше, ніж величина заглиблення тіл кочення в корпус.
Текст

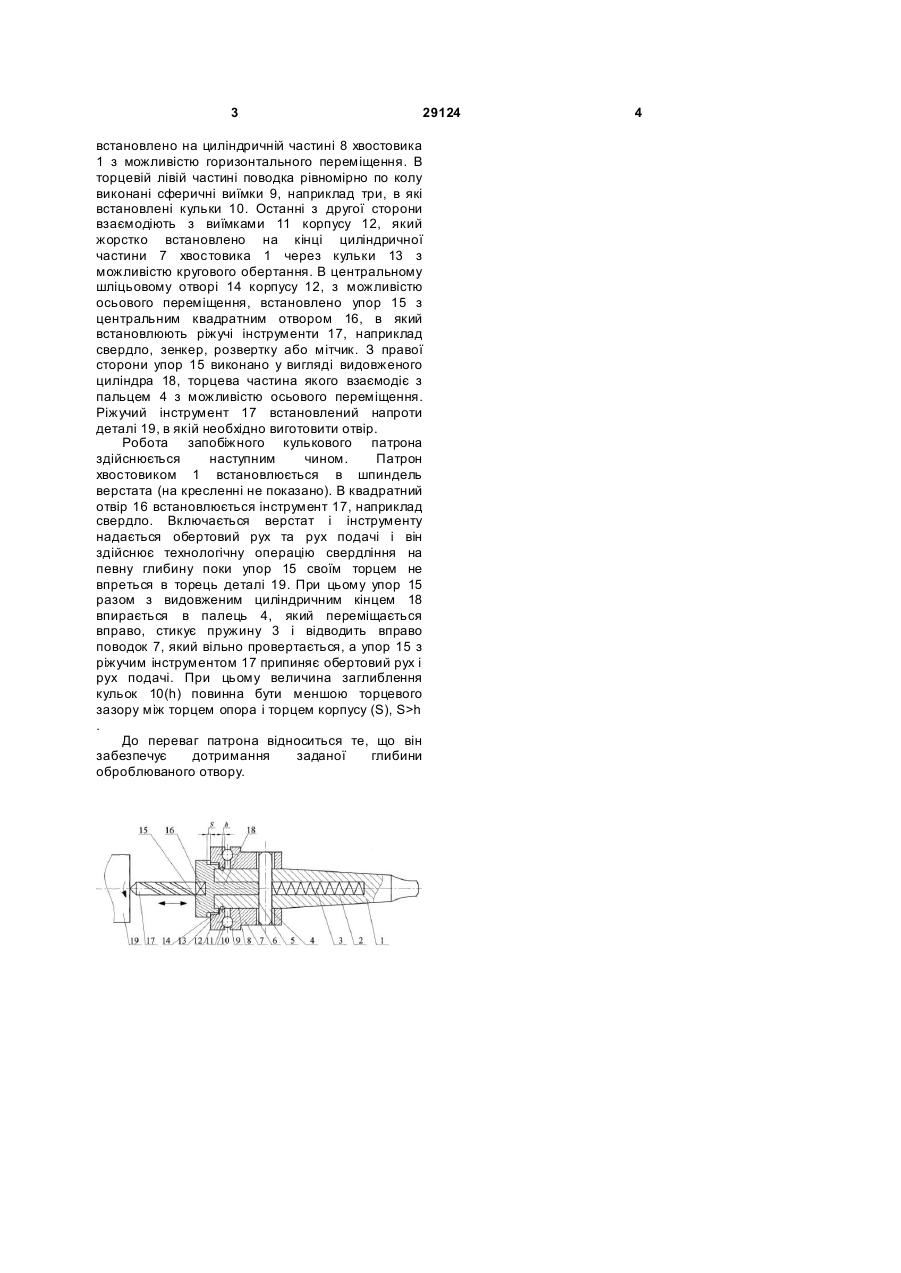

Запобіжний кульковий патрон, який виконано у вигляді хвостовика з повідком, пружиною стиснення, пальця і корпусу з установчими, базуючими і кріпильними елементами, а поводок з корпусом є у взаємодії через з’єднувальні елементи, який відрізняється тим, що 3 29124 встановлено на циліндричній частині 8 хвостовика 1 з можливістю горизонтального переміщення. В торцевій лівій частині поводка рівномірно по колу виконані сферичні виїмки 9, наприклад три, в які встановлені кульки 10. Останні з другої сторони взаємодіють з виїмками 11 корпусу 12, який жорстко встановлено на кінці циліндричної частини 7 хвостовика 1 через кульки 13 з можливістю кругового обертання. В центральному шліцьовому отворі 14 корпусу 12, з можливістю осьового переміщення, встановлено упор 15 з центральним квадратним отвором 16, в який встановлюють ріжучі інструменти 17, наприклад свердло, зенкер, розвертку або мітчик. З правої сторони упор 15 виконано у вигляді видовженого циліндра 18, торцева частина якого взаємодіє з пальцем 4 з можливістю осьового переміщення. Ріжучий інструмент 17 встановлений напроти деталі 19, в якій необхідно виготовити отвір. Робота запобіжного кулькового патрона здійснюється наступним чином. Патрон хвостовиком 1 встановлюється в шпиндель верстата (на кресленні не показано). В квадратний отвір 16 встановлюється інструмент 17, наприклад свердло. Включається верстат і інструменту надається обертовий рух та рух подачі і він здійснює технологічну операцію свердління на певну глибину поки упор 15 своїм торцем не впреться в торець деталі 19. При цьому упор 15 разом з видовженим циліндричним кінцем 18 впирається в палець 4, який переміщається вправо, стикує пружину 3 і відводить вправо поводок 7, який вільно провертається, а упор 15 з ріжучим інструментом 17 припиняє обертовий рух і рух подачі. При цьому величина заглиблення кульок 10(h) повинна бути меншою торцевого зазору між торцем опора і торцем корпусу (S), S>h . До переваг патрона відноситься те, що він забезпечує дотримання заданої глибини оброблюваного отвору. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSafety ball chuck
Автори англійськоюBroschak Ivan Ivanovych, Huryk Oleh Yaroslavovych, Shevchuk Oksana Stepanivna
Назва патенту російськоюПредохранительный шариковый патрон
Автори російськоюБрощак Иван Иванович, Гурик Олег Ярославович, Шевчук Оксана Степановна
МПК / Мітки
МПК: F16D 7/00
Мітки: патрон, кульковий, запобіжний
