Механічний інструмент для розрізання кісткових тканин

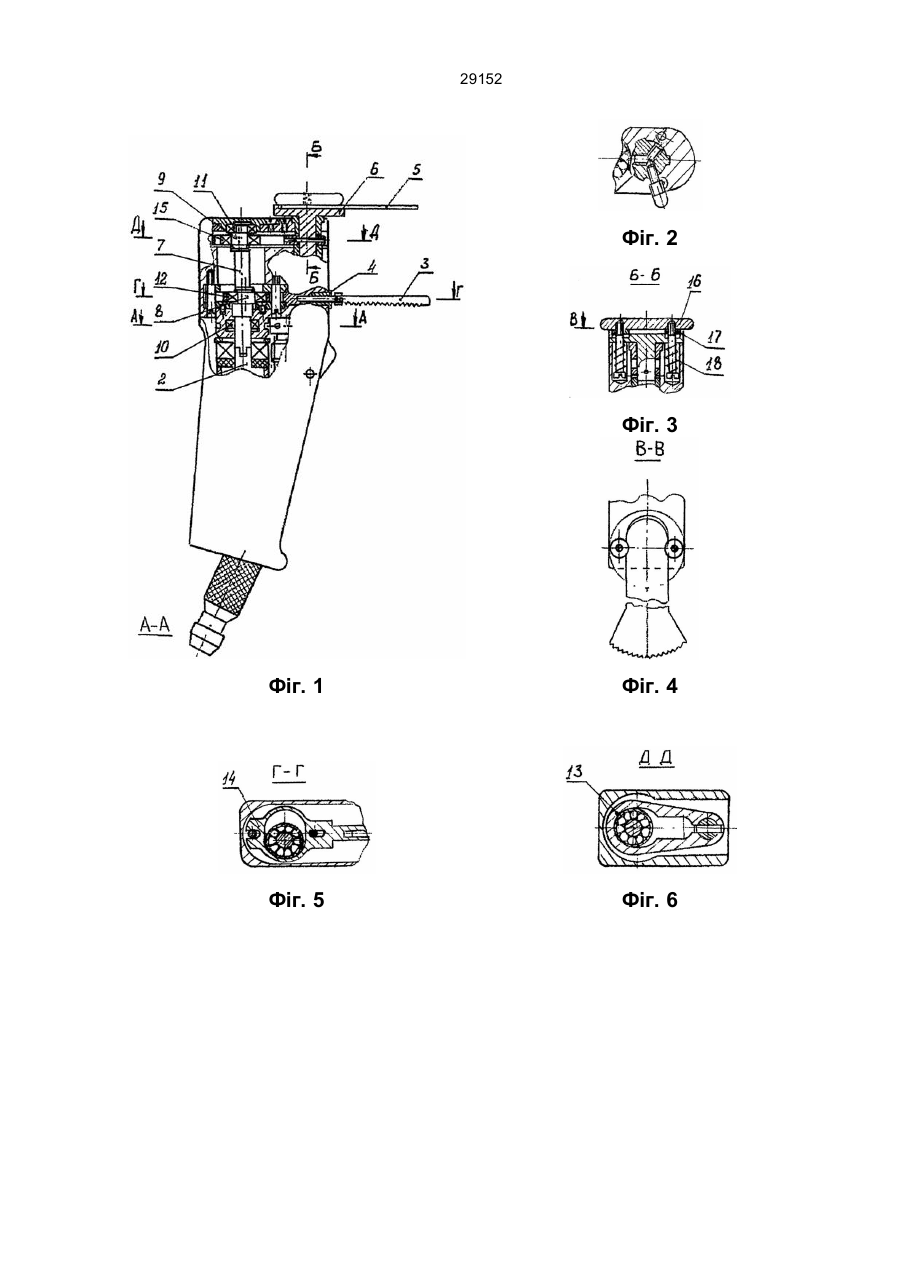

29152 Винахід відноситься до медичної техніки і мо-же бути використаний для проведення операцій на кісткових тканинах. Відомий механічний інструмент для розрізання кісткових тканин (Авт. посвідч. ССС № 17188449 А1 Мкл5 A61В17/14), який вміщує корпус з приво-дом, пилу, закріплену в держателі, що установлю-ється в корпусі, а також механізм відновлення ру-хів, розташований в корпусі. Інструмент дозволяє розрізати тільки кісткові тканини, а не підчищати кі-стку та різати гіпс без пошкодження шкіряної пове-рхні. Крім того, при роботі з цим інструментом ве-лика імовірність пошкодження кісткових тканин. При цьому інструмент конструктивно складний, що робить його важкопроектуємим. До винаходу поставлено завдання - удоскона-лити конструкцію механічного інструменту для розрізання кісткових тканин таким чином, щоб не змі-нюючи інструмент можна було б робити розрізання кісткових тканин, підрізку кістки, розкрій гіпсу без пошкодження поверхні шкіри. Завдання вирішується так: механічний інстру-мент для розрізки кісткових тканин, який вміщує корпус з приводом, пилу, закріплену в держателі, що установлені в корпусі та механізм відновлення рухів, згідно винаходу, забезпечений другим дер-жателем пили, а механізм відновлення рухів вико-наний у вигляді ексцентрикового валу, установле-ного в корпусі на опорах катання, який має два ексцентрика з протилежними ексцентрсистемами, пов'язаними з держателем пили. Додатково поставлене завдання досягається тим, що в механічному інструменті держатель пи-ли виконаний у вигляді веделки-шпінделя, який ус-тановлений з першим ексцентриком. Воно досяга-ється также тим, що в механічному інструменті другий держатель пили виконаний у вигляді пат-рону, який установлений в веделці, пов'язаній із другим ексцентриком; при цьому патрон має фік-сатор кріплення пили. Фіксатор установлений з мо-жливістю зворотно-поступального переміщення в патроні та має по меншій мірі дві підпружинені шпильки для фіксації пили. Запропонована конструкція дозволяє, шляхом заміни пили, робити розрізання кісткових тканин, пилою, яка вміщує зворотно-поступальний рух, а пилою, що робить осцілюючий рух - виробляти ро-зкрій гіпсу без пошкодження шкіри. Крім того, за-пропонована конструкція механічного інструменту дозволяє знизити травматизм, оскільки зусилля рі-зання постійне. Суть винаходу пояснюється кресленнями, де: - на фіг. 1 зображений запропонований механі-чний інструмент з двома пилами; - на фіг. 2 - розріз по А-А фіг. 1; - на фіг. 3 - фіксатор другої пили; - на фіг. 4 - розріз по В-В фіг. 3; - на фіг. 5 - розріз по Г-Г фіг. 1; - на фіг. 6 - розріз по Д-Д фіг. 1. Механічний інструмент вміщує корпус 1 з при-водом 2, пилу 3, установлену в держателі 4. Пи-ла 3 установлена з можливістю зворотно-поступа-льного переміщення. В пристрої установлюється або пила 3 або пила 5. Пила 5 закріплюється в де-ржателі, який виконай у вигляді патрону 6. Пила 5 установлена з можливістю робити осцілюючий рух. Механізм відновлення рухів виконаний у ви-гляді ексцентрикового валу 7 та приміщений в кор-пусі 1. Вал 7 має два ексцентрика 8 та 9 з проти-лежними ексцентрисистемами. Вал 7 установле-ний в опорах катання 10 та 11. Держатель 4 пили 3 установлений в веделці-шпинделі 13, в якій закріплена пила 3. При цьому держатель 4 пили 3 установлений з можливістю взаємодії з підшипником 12 ексцентрика 8. Другий держатель пили 5, виконаний у вигляді патрону 6, пов'язаний з веделкою 14. При цьому веделка 14 взаємодіє з підшипником 15 другого ексцентрика 9. Патрон 6, виконаний у вигляді "гри-бка" з посадочним місцем під пилу 5, має фікса-тор 16 для її кріплення. Фіксатор 16 установлений з можливістю зворотнопоступального переміщен-ня в патроні 6. Він має по меншій мірі дві шпиль-ки 17, підпружиненими пружинами 18, відносно па-трону 6. Механічний інструмент функціонує таким чином. Установлюють пилу 3 в держатель 4. Вмика-ють привод 2, який приводить у обертання ексцентриковий вал 7. Ексцентрик 8 з підшипником 12, обертаючись навкруги осі, взаємодіє з веделкою-шпинделем, яка установлена в держателі 4, що надає пилі 3 зворотно-поступальний рух. Після роботи пилою 3 її знімають. Установлюють пилу 5 в патроні 6. Для цього фіксатор 16 підіймають, установлюють пилу 5 і від-пускний фіксатор 16, фіксуючи пилу 5 за допомо-гою шпилек 17, підпружинених пружинами 18. Потім, вмикаючи привід 2, приводять до обер-тання ексцентриковий вал 7 та відповідно ексцент-рик 9, який крізь підшипник 15, веделку 14, надає пилі 5 осцілюючий рух. 29152 Фіг. 2 Фіг. 3 Фіг. 1 Фіг. 4 Фіг. 5 Фіг. 6
