Пристрій для введення спиць
Номер патенту: 29153
Опубліковано: 16.10.2000
Автори: Корбут Євген Валентинович, Кулев Георгій Дмитрович, Глоба Олександр Васильович
Формула / Реферат

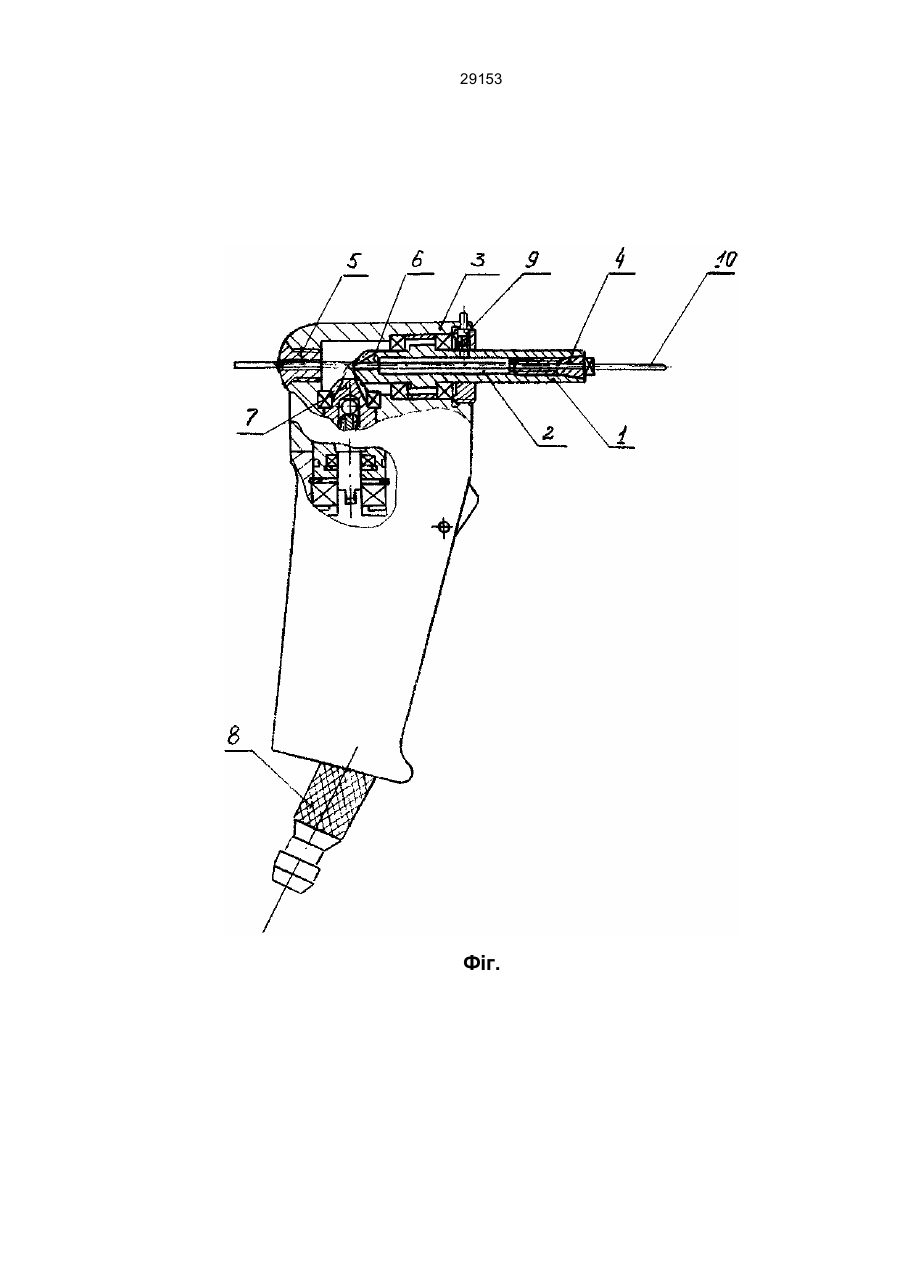

Пристрій для введення спиць зміщує корпус, вал з повздовжним каналом, вузол фіксації спиці та привід, який відрізняється тим, що вузол фіксації виконаний у вигляді різб'яної цанги, яка знаходив на видному кінці вала та різб'яної втулки, закріпленана соосно валу із затилля корпуса; кінець валу виконаний у вигляді конічної шестерні, яка пов'язана з конічною шестернею привода, а в корпусі установлена підпружинена кнопка-фіксатор для фіксації валу.
Текст
29153 Винахід відноситься до медичної техніки і може бути використаним в травматології-ортопедії для крізькісткового введення спиць. Відомий пристрій для введення спиць (патент RU № 2033093, 1995), який вміщує корпус, вал з поздовжнім каналом, та вузол фіксації спиці та привід центрирування. Через складність вузла фіксації, центрування спиці у наскрізному каналі може бути не точною, що викликає биття спиці при обертанні, та приводить до негативних наслідків при операції. До винаходу поставлено завдання удосконалення пристрою для введення спиць та підвищення безпеки операцій. В запропонованому пристрої спицю фіксують на вході та виході корпусу, що виключає її биття при обертанні. Завдання вирішується так: в пристрої для введення спиць, який вміщує корпус, вал з поздовжнім каналом, вузол фіксації спиці та привід, згідно з винаходом, вузол фіксації спиці виконаний у вигляді різб'яної цанги, яка знаходиться на вихідному кінці валу та різб'яної втулки, яка закріплена соосно валу із затилля корпусу; внутрішній кінець валу виконаний у вигляді конічної шестерні привода, яка пов'язана з конічною шестернею привода, а в корпусі установлена підпружинена кнопка-фіксатор для фіксації валу. Виконаний указаним чином вузол фіксації спиці дозволяє виключити її биття та знизити безпеку операції. На кресленні (фіг.) зображений запропонований пристрій - загальний вигляд з розрізом. Пристрій функціонує таким чином. В початковому стані спиця 10 розміщена в каналі 2 валу 1 та зафіксована в різб'яній втулці 5, кнопкафіксатор 9 - відтиснута. Потім натискують кнопку 9, фіксуючи вал 1 від провороту. Розфіксовують різб'яну цангу 4. Вмикають привід 8. Обертання від приводу 8 крізь конічну шестерню 7 передається конічною шестернею 6 валу 1. Спицю 10 просувають рукою з боку різб'яної втулки 5 в отвір в кістковій тканині. Пристрій вміщує вал 1 з каналом 2, який знаходиться в корпусі 3. Вузол фіксації спицею встановлений у вигляді різб'яної цанги 4, яка знаходиться на вихідному кінці валу 1 та різб'яної втулки 5 з затилля корпусу 3. Кінець валу 1 виконаний у вигляді конічної шестерні 6, пов'язаної з конічною шестернею 7 приводу 8. В корпусі 3 є підпружинена кнопка-фіксатор 9 для фіксації валу 1 від провороту та визволення цанги. В валу 1 закріплена спиця 10. 29153 Фіг.
ДивитисяДодаткова інформація
Назва патенту англійськоюThe device for needle insertion
Автори англійськоюHloba Oleksandr Vasyliovych, Korbut Yevhen Valentynovych, Kulev Heorhii Dmytrovych
Назва патенту російськоюУстройство для проведения спиц
Автори російськоюГлоба Александр Васильевич, Корбут Евгений Валентинович, Кулев Георгий Дмитриевич
МПК / Мітки
МПК: A61B 17/88, A61B 17/16
Мітки: введення, спиць, пристрій
