Драглайн
Номер патенту: 29166
Опубліковано: 10.01.2008
Автори: Пенчук Валентин Олексійович, Хмара Леонід Андрійович, Шатов Сергій Васильович
Формула / Реферат
Драглайн, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів, який відрізняється тим, що на зовнішній поверхні задньої стінки закріплена втулка, а кронштейн виконаний у вигляді різьбового з'єднання з можливістю вертикального переміщення у втулці.
Текст

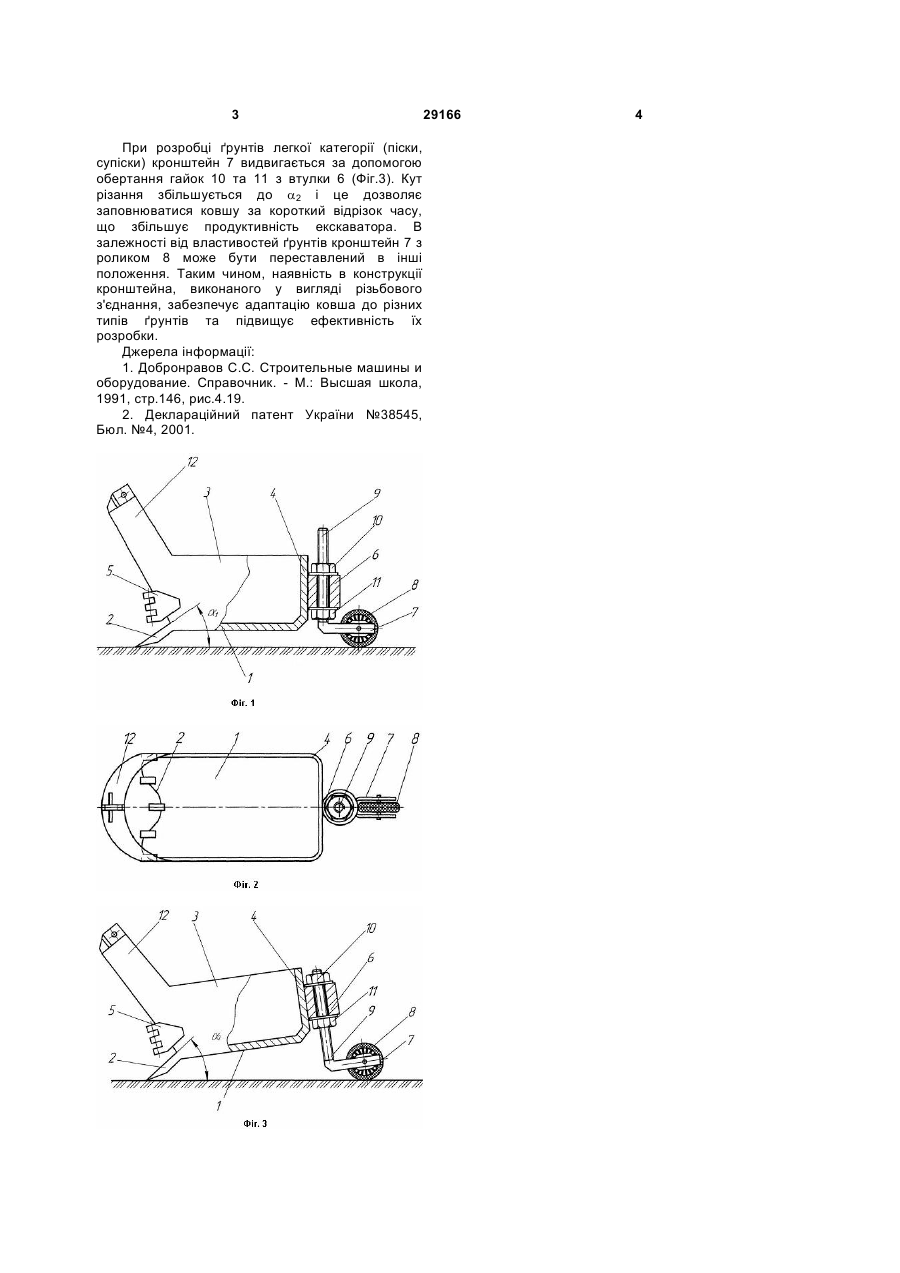

Драглайн, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів, який відрізняється тим, що на зовнішній поверхні задньої стінки закріплена втулка, а кронштейн виконаний у вигляді різьбового з'єднання з можливістю вертикального переміщення у втулці. (19) (21) u200707722 (22) 09.07.2007 (24) 10.01.2008 (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, UA, ПЕНЧУК ВАЛЕНТИН ОЛЕКСІЙОВИЧ, UA, ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, UA (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA, ІНСТИТУТ БЕЗПЕРЕРВНОЇ ФАХОВОЇ ОСВІТИ, UA, 3 При розробці ґрунтів легкої категорії (піски, супіски) кронштейн 7 видвигається за допомогою обертання гайок 10 та 11 з втулки 6 (Фіг.3). Кут різання збільшується до a2 і це дозволяє заповнюватися ковшу за короткий відрізок часу, що збільшує продуктивність екскаватора. В залежності від властивостей ґрунтів кронштейн 7 з роликом 8 може бути переставлений в інші положення. Таким чином, наявність в конструкції кронштейна, виконаного у вигляді різьбового з'єднання, забезпечує адаптацію ковша до різних типів ґрунтів та підвищує ефективність їх розробки. Джерела інформації: 1. Добронравов С.С. Строительные машины и оборудование. Справочник. - М.: Высшая школа, 1991, стр.146, рис.4.19. 2. Деклараційний патент України №38545, Бюл. №4, 2001. 29166 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDragline
Автори англійськоюKhmara Leonid Andriiovych, Penchuk Valentyn Oleksiiovych, Shatov Serhii Vasyliovych
Назва патенту російськоюДраглайн
Автори російськоюХмара Леонид Андреевич, Пенчук Валентин Алексеевич, Шатов Сергей Васильевич
МПК / Мітки
МПК: E02F 3/46
Мітки: драглайн
