Фільтруючий матеріал

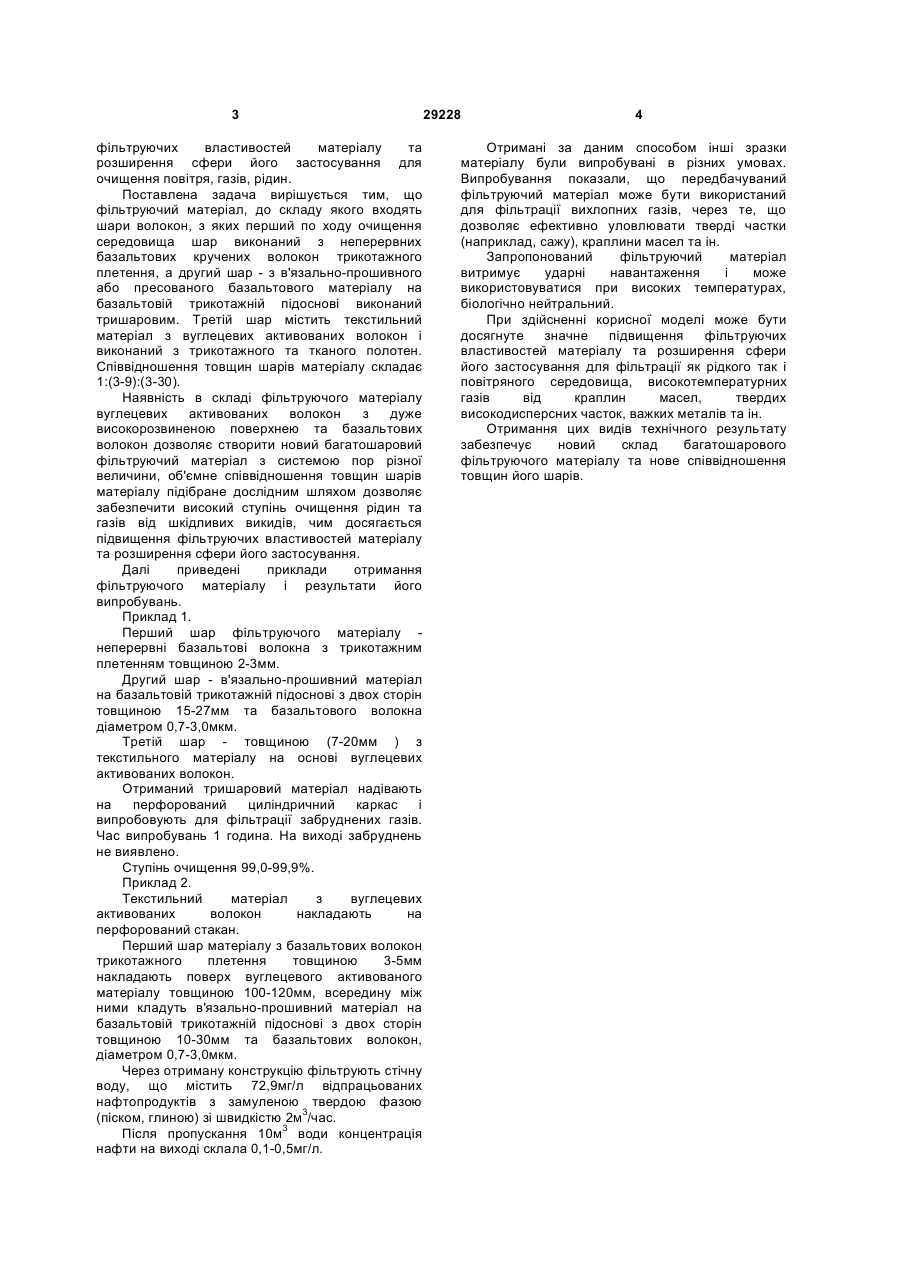

Фільтруючий матеріал, що містить шари волокон, перший шар по ходу очищення 3 фільтруючих властивостей матеріалу та розширення сфери його застосування для очищення повітря, газів, рідин. Поставлена задача вирішується тим, що фільтруючий матеріал, до складу якого входять шари волокон, з яких перший по ходу очищення середовища шар виконаний з неперервних базальтових кручених волокон трикотажного плетення, а другий шар - з в'язально-прошивного або пресованого базальтового матеріалу на базальтовій трикотажній підоснові виконаний тришаровим. Третій шар містить текстильний матеріал з вуглецевих активованих волокон і виконаний з трикотажного та тканого полотен. Співвідношення товщин шарів матеріалу складає 1:(3-9):(3-30). Наявність в складі фільтруючого матеріалу вуглецевих активованих волокон з дуже високорозвиненою поверхнею та базальтових волокон дозволяє створити новий багатошаровий фільтруючий матеріал з системою пор різної величини, об'ємне співвідношення товщин шарів матеріалу підібране дослідним шляхом дозволяє забезпечити високий ступінь очищення рідин та газів від шкідливих викидів, чим досягається підвищення фільтруючих властивостей матеріалу та розширення сфери його застосування. Далі приведені приклади отримання фільтруючого матеріалу і результати його випробувань. Приклад 1. Перший шар фільтруючого матеріалу неперервні базальтові волокна з трикотажним плетенням товщиною 2-3мм. Другий шар - в'язально-прошивний матеріал на базальтовій трикотажній підоснові з двох сторін товщиною 15-27мм та базальтового волокна діаметром 0,7-3,0мкм. Третій шар - товщиною (7-20мм ) з текстильного матеріалу на основі вуглецевих активованих волокон. Отриманий тришаровий матеріал надівають на перфорований циліндричний каркас і випробовують для фільтрації забруднених газів. Час випробувань 1 година. На виході забруднень не виявлено. Ступінь очищення 99,0-99,9%. Приклад 2. Текстильний матеріал з вуглецевих активованих волокон накладають на перфорований стакан. Перший шар матеріалу з базальтових волокон трикотажного плетення товщиною 3-5мм накладають поверх вуглецевого активованого матеріалу товщиною 100-120мм, всередину між ними кладуть в'язально-прошивний матеріал на базальтовій трикотажній підоснові з двох сторін товщиною 10-30мм та базальтових волокон, діаметром 0,7-3,0мкм. Через отриману конструкцію фільтрують стічну воду, що містить 72,9мг/л відпрацьованих нафтопродуктів з замуленою твердою фазою (піском, глиною) зі швидкістю 2м3/час. Після пропускання 10м3 води концентрація нафти на виході склала 0,1-0,5мг/л. 29228 4 Отримані за даним способом інші зразки матеріалу були випробувані в різних умовах. Випробування показали, що передбачуваний фільтруючий матеріал може бути використаний для фільтрації вихлопних газів, через те, що дозволяє ефективно уловлювати тверді частки (наприклад, сажу), краплини масел та ін. Запропонований фільтруючий матеріал витримує ударні навантаження і може використовуватися при високих температурах, біологічно нейтральний. При здійсненні корисної моделі може бути досягнуте значне підвищення фільтруючих властивостей матеріалу та розширення сфери його застосування для фільтрації як рідкого так і повітряного середовища, високотемпературних газів від краплин масел, твердих високодисперсних часток, важких металів та ін. Отримання цих видів технічного результату забезпечує новий склад багатошарового фільтруючого матеріалу та нове співвідношення товщин його шарів.
