Спосіб з’єднання стояка при блокуванні в ньому подачі води споживачу-боржнику пристроєм, який заводять в нього

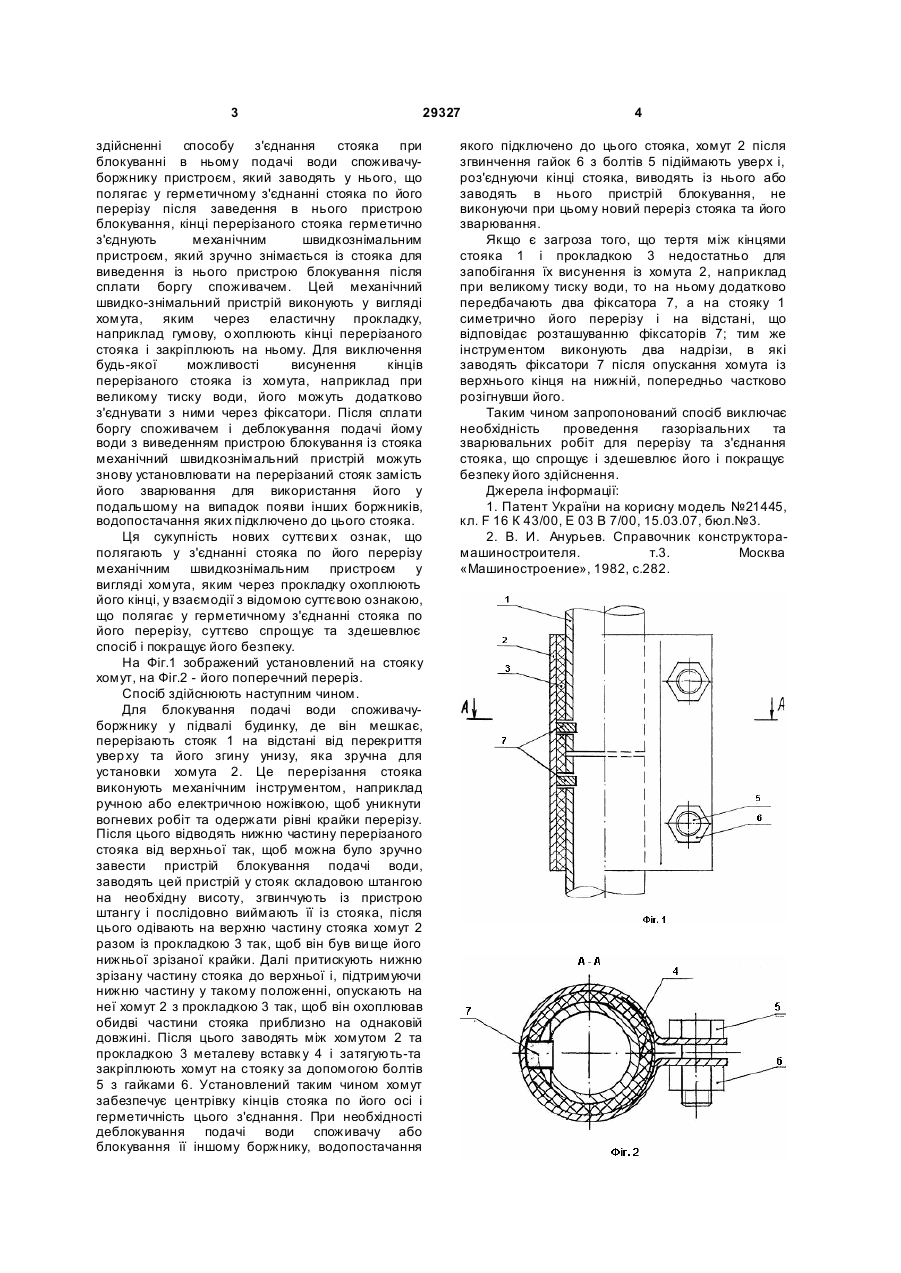

1. Спосіб з'єднання стояка при блокуванні в ньому подачі води споживачу-боржнику пристроєм, який заводять в нього, що включає герметичне з'єднання стояка за його перерізом після заведення в нього пристрою блокування, який відрізняється тим, що кінці перерізаного стояка герметично з'єднують механічним швидкознімним пристроєм, який зручно знімається U 1 3 29327 здійсненні способу з'єднання стояка при блокуванні в ньому подачі води споживачуборжнику пристроєм, який заводять у нього, що полягає у герметичному з'єднанні стояка по його перерізу після заведення в нього пристрою блокування, кінці перерізаного стояка герметично з'єднують механічним швидкознімальним пристроєм, який зручно знімається із стояка для виведення із нього пристрою блокування після сплати боргу споживачем. Цей механічний швидко-знімальний пристрій виконують у вигляді хомута, яким через еластичну прокладку, наприклад гумову, о хоплюють кінці перерізаного стояка і закріплюють на ньому. Для виключення будь-якої можливості висунення кінців перерізаного стояка із хомута, наприклад при великому тиску води, його можуть додатково з'єднувати з ними через фіксатори. Після сплати боргу споживачем і деблокування подачі йому води з виведенням пристрою блокування із стояка механічний швидкознімальний пристрій можуть знову установлювати на перерізаний стояк замість його зварювання для використання його у подальшому на випадок появи інших боржників, водопостачання яких підключено до цього стояка. Ця сукупність нових суттєви х ознак, що полягають у з'єднанні стояка по його перерізу механічним швидкознімальним пристроєм у вигляді хомута, яким через прокладку охоплюють його кінці, у взаємодії з відомою суттєвою ознакою, що полягає у герметичному з'єднанні стояка по його перерізу, суттєво спрощує та здешевлює спосіб і покращує його безпеку. На Фіг.1 зображений установлений на стояку хомут, на Фіг.2 - його поперечний переріз. Спосіб здійснюють наступним чином. Для блокування подачі води споживачуборжнику у підвалі будинку, де він мешкає, перерізають стояк 1 на відстані від перекриття увер ху та його згину унизу, яка зручна для установки хомута 2. Це перерізання стояка виконують механічним інструментом, наприклад ручною або електричною ножівкою, щоб уникнути вогневих робіт та одержати рівні крайки перерізу. Після цього відводять нижню частину перерізаного стояка від верхньої так, щоб можна було зручно завести пристрій блокування подачі води, заводять цей пристрій у стояк складовою штангою на необхідну висоту, згвинчують із пристрою штангу і послідовно виймають її із стояка, після цього одівають на верхню частину стояка хомут 2 разом із прокладкою 3 так, щоб він був ви ще його нижньої зрізаної крайки. Далі притискують нижню зрізану частину стояка до верхньої і, підтримуючи нижню частину у такому положенні, опускають на неї хомут 2 з прокладкою 3 так, щоб він охоплював обидві частини стояка приблизно на однаковій довжині. Після цього заводять між хомутом 2 та прокладкою 3 металеву вставк у 4 і затягують-та закріплюють хомут на стояку за допомогою болтів 5 з гайками 6. Установлений таким чином хомут забезпечує центрівку кінців стояка по його осі і герметичність цього з'єднання. При необхідності деблокування подачі води споживачу або блокування її іншому боржнику, водопостачання 4 якого підключено до цього стояка, хомут 2 після згвинчення гайок 6 з болтів 5 підіймають уверх і, роз'єднуючи кінці стояка, виводять із нього або заводять в нього пристрій блокування, не виконуючи при цьому новий переріз стояка та його зварювання. Якщо є загроза того, що тертя між кінцями стояка 1 і прокладкою 3 недостатньо для запобігання їх висунення із хомута 2, наприклад при великому тиску води, то на ньому додатково передбачають два фіксатора 7, а на стояку 1 симетрично його перерізу і на відстані, що відповідає розташуванню фіксаторів 7; тим же інструментом виконують два надрізи, в які заводять фіксатори 7 після опускання хомута із верхнього кінця на нижній, попередньо частково розігнувши його. Таким чином запропонований спосіб виключає необхідність проведення газорізальних та зварювальних робіт для перерізу та з'єднання стояка, що спрощує і здешевлює його і покращує безпеку його здійснення. Джерела інформації: 1. Патент України на корисну модель №21445, кл. F 16 К 43/00, Е 03 В 7/00, 15.03.07, бюл.№3. 2. В. И. Анурьев. Справочник конструкторамашиностроителя. т.3. Москва «Машиностроение», 1982, с.282.
