Пристрій блокування подачі води із стояка споживачу, що заборгував

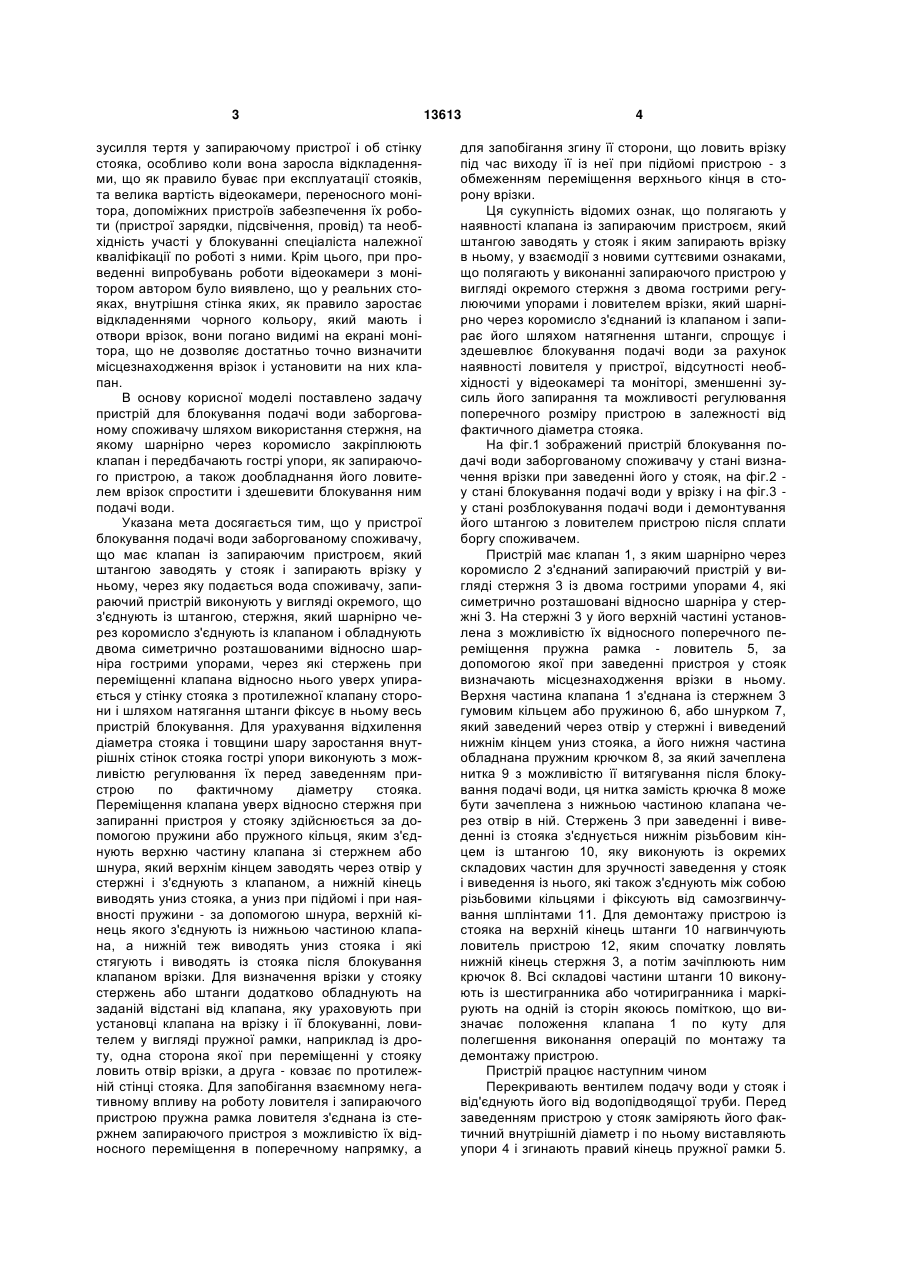

1. Пристрій блокування подачі води із стояка споживачу, який заборгував, що містить клапан із запірним пристроєм, який штангою заводять у стояк і яким запирають вріз в ньому, через який подається вода споживачу, який відрізняється тим, що запірний пристрій виконують у вигляді окремого, що з'єднують із штангою, стержня, який шарнірно через коромисло з'єднують із клапаном і обладнують двома симетрично розташованими відносно шарніра гострими упорами, через які стержень при переміщенні клапана відносно нього уверх упирається у стінку стояка з протилежної клапану сторони і шляхом натягання штанги фіксує в ньому весь пристрій блокування. 2. Пристрій за п.1, який відрізняється тим, що його гострі упори виконують із можливістю регулювання їх перед заведенням по фактичному діаметру стояка. 3. Пристрій за п.1, який відрізняється тим, що переміщення клапана уверх відносно стержня при U 2 (19) 1 3 зусилля тертя у запираючому пристрої і об стінку стояка, особливо коли вона заросла відкладеннями, що як правило буває при експлуатації стояків, та велика вартість відеокамери, переносного монітора, допоміжних пристроїв забезпечення їх роботи (пристрої зарядки, підсвічення, провід) та необхідність участі у блокуванні спеціаліста належної кваліфікації по роботі з ними. Крім цього, при проведенні випробувань роботи відеокамери з монітором автором було виявлено, що у реальних стояках, внутрішня стінка яких, як правило заростає відкладеннями чорного кольору, який мають і отвори врізок, вони погано видимі на екрані монітора, що не дозволяє достатньо точно визначити місцезнаходження врізок і установити на них клапан. В основу корисної моделі поставлено задачу пристрій для блокування подачі води заборгованому споживачу шляхом використання стержня, на якому шарнірно через коромисло закріплюють клапан і передбачають гострі упори, як запираючого пристрою, а також дообладнання його ловителем врізок спростити і здешевити блокування ним подачі води. Указана мета досягається тим, що у пристрої блокування подачі води заборгованому споживачу, що має клапан із запираючим пристроєм, який штангою заводять у стояк і запирають врізку у ньому, через яку подається вода споживачу, запираючий пристрій виконують у вигляді окремого, що з'єднують із штангою, стержня, який шарнірно через коромисло з'єднують із клапаном і обладнують двома симетрично розташованими відносно шарніра гострими упорами, через які стержень при переміщенні клапана відносно нього уверх упирається у стінку стояка з протилежної клапану сторони і шляхом натягання штанги фіксує в ньому весь пристрій блокування. Для урахування відхилення діаметра стояка і товщини шару заростання внутрішніх стінок стояка гострі упори виконують з можливістю регулювання їх перед заведенням пристрою по фактичному діаметру стояка. Переміщення клапана уверх відносно стержня при запиранні пристроя у стояку здійснюється за допомогою пружини або пружного кільця, яким з'єднують верхню частину клапана зі стержнем або шнура, який верхнім кінцем заводять через отвір у стержні і з'єднують з клапаном, а нижній кінець виводять униз стояка, а униз при підйомі і при наявності пружини - за допомогою шнура, верхній кінець якого з'єднують із нижньою частиною клапана, а нижній теж виводять униз стояка і які стягують і виводять із стояка після блокування клапаном врізки. Для визначення врізки у стояку стержень або штанги додатково обладнують на заданій відстані від клапана, яку ураховують при установці клапана на врізку і її блокуванні, ловителем у вигляді пружної рамки, наприклад із дроту, одна сторона якої при переміщенні у стояку ловить отвір врізки, а друга - ковзає по протилежній стінці стояка. Для запобігання взаємному негативному впливу на роботу ловителя і запираючого пристрою пружна рамка ловителя з'єднана із стержнем запираючого пристроя з можливістю їх відносного переміщення в поперечному напрямку, а 13613 4 для запобігання згину її сторони, що ловить врізку під час виходу її із неї при підйомі пристрою - з обмеженням переміщення верхнього кінця в сторону врізки. Ця сукупність відомих ознак, що полягають у наявності клапана із запираючим пристроєм, який штангою заводять у стояк і яким запирають врізку в ньому, у взаємодії з новими суттєвими ознаками, що полягають у виконанні запираючого пристрою у вигляді окремого стержня з двома гострими регулюючими упорами і ловителем врізки, який шарнірно через коромисло з'єднаний із клапаном і запирає його шляхом натягнення штанги, спрощує і здешевлює блокування подачі води за рахунок наявності ловителя у пристрої, відсутності необхідності у відеокамері та моніторі, зменшенні зусиль його запирання та можливості регулювання поперечного розміру пристрою в залежності від фактичного діаметра стояка. На фіг.1 зображений пристрій блокування подачі води заборгованому споживачу у стані визначення врізки при заведенні його у стояк, на фіг.2 у стані блокування подачі води у врізку і на фіг.3 у стані розблокування подачі води і демонтування його штангою з ловителем пристрою після сплати боргу споживачем. Пристрій має клапан 1, з яким шарнірно через коромисло 2 з'єднаний запираючий пристрій у вигляді стержня 3 із двома гострими упорами 4, які симетрично розташовані відносно шарніра у стержні 3. На стержні 3 у його верхній частині установлена з можливістю їх відносного поперечного переміщення пружна рамка - ловитель 5, за допомогою якої при заведенні пристроя у стояк визначають місцезнаходження врізки в ньому. Верхня частина клапана 1 з'єднана із стержнем 3 гумовим кільцем або пружиною 6, або шнурком 7, який заведений через отвір у стержні і виведений нижнім кінцем униз стояка, а його нижня частина обладнана пружним крючком 8, за який зачеплена нитка 9 з можливістю її витягування після блокування подачі води, ця нитка замість крючка 8 може бути зачеплена з нижньою частиною клапана через отвір в ній. Стержень 3 при заведенні і виведенні із стояка з'єднується нижнім різьбовим кінцем із штангою 10, яку виконують із окремих складових частин для зручності заведення у стояк і виведення із нього, які також з'єднують між собою різьбовими кільцями і фіксують від самозгвинчування шплінтами 11. Для демонтажу пристрою із стояка на верхній кінець штанги 10 нагвинчують ловитель пристрою 12, яким спочатку ловлять нижній кінець стержня 3, а потім зачіплюють ним крючок 8. Всі складові частини штанги 10 виконують із шестигранника або чотиригранника і маркірують на одній із сторін якоюсь поміткою, що визначає положення клапана 1 по куту для полегшення виконання операцій по монтажу та демонтажу пристрою. Пристрій працює наступним чином Перекривають вентилем подачу води у стояк і від'єднують його від водопідводящої труби. Перед заведенням пристрою у стояк заміряють його фактичний внутрішній діаметр і по ньому виставляють упори 4 і згинають правий кінець пружної рамки 5. 5 З'єднують стержень 3 із верхньою складовою штанги 10, виставляючи їх по куту так, щоб співпадало маркірування із клапаном, попередньо заводять пристрій у край стояка і перевіряють його запираємість. При необхідності підрегульовують упори 4. Після цього, натягуючи нитку 9 (при наявності пружини 6) опускають клапан 1 у нижнє положення і піднімають пристрій на довжину складової штанги 10. Попускають нитку 9, фіксують у стояку пристрій і приєднують до верхньої складової штанги 10 наступну складову, суміщаючи на них маркірування. Попередньо визначають напрямок врізки у стояк і в цьому напрямку виставляють клапан 1 і пружний ловитель врізки 5. Шнур 9 використовують також при необхідності виведення пристрою із стояка по непередбаченим причинам. Далі операції підйому повторюють, відчуваючи попадання пружного ловителя 5 у отвір врізки споживача на необхідному поверху будинку. Далі піднімають пристрій на висоту, що дорівнює відстані між осями пружного ловителя 5 і шарніра клапана 1 на стержні 3, попускають нитку 9 і, натягуючи штангу 10, запирають клапаном отвір у врізці. Після цього згвинчують штангу 10 із стержня 3, опускають її униз, виймають із нижньої складової штанги шплінт 11 і відставляють її. Далі операцію повторюють до виведення усіх складових штанги 10. Сполучають стояк із водопідводящою трубою і, відкриваючи вентиль, запускають в нього воду, яка подається по врізкам всім споживачам крім заборгованому, якому подачу заблокували. Після сплати заборгованим споживачем боргу за раніше споживану воду та операцію блокування Комп’ютерна верстка А. Рябко 13613 6 подачі йому води знову від'єднують стояк від водопостачальної труби і, спорожнивши його, заводять послідовно в нього штангу 10 із нагвинченим на першу складову штанги і виставленим по маркіруванні ловителем пристрою 12 і з'єднують її з різьбовим кінцем стержня 3, суміщаючи маркірування на ній із клапаном. Ударяють знизу по торцю штанги і піднімають її уверх для зачеплення крючка 8 із ловителем пристрою 12, далі штангу з пристроєм опускають, послідовно згвинчуючи кожну її складову. Після виведення пристрою із стояка його знову з'єднують із водопідводящою трубою і вентилем включають подачу води в нього і відповідно споживачам. Пропонуємий пристрій був виготовлений по кресленням автора, успішно пройшов стендові і натурні випробування і зараз використовується для блокування подачі води заборгованим споживачам і примушення їх до сплати боргів у м. Харкові. При цьому блокування починають із дуже заборгованих і небідних споживачів і оповіщають про це по засобам масової інформації, чим спонукають і інших боржників сплачувати борги без проведення їм операції блокування, що суттєво покращує фінансовий стан водопостачальних підприємств. Джерела інформації: 1. Анна Волкова. "Полтавские умельцы изобрели устройство, позволяющее перекрывать водоснабжение в отдельно взятой квартире". Газета "Факты" №62 (1854) от 6 апреля 2005г., с.6. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
