Пристрій блокування подачі води споживачу-боржнику

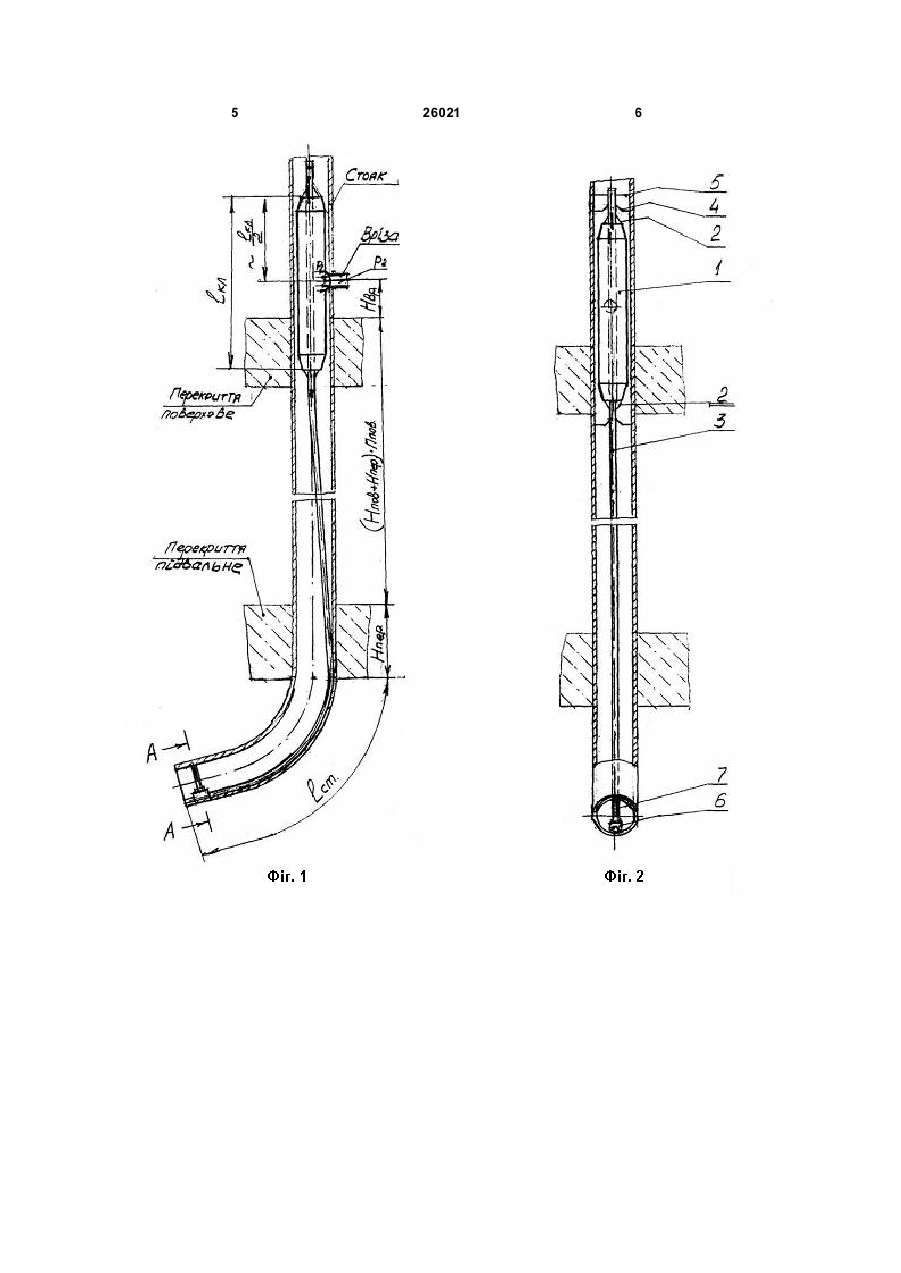

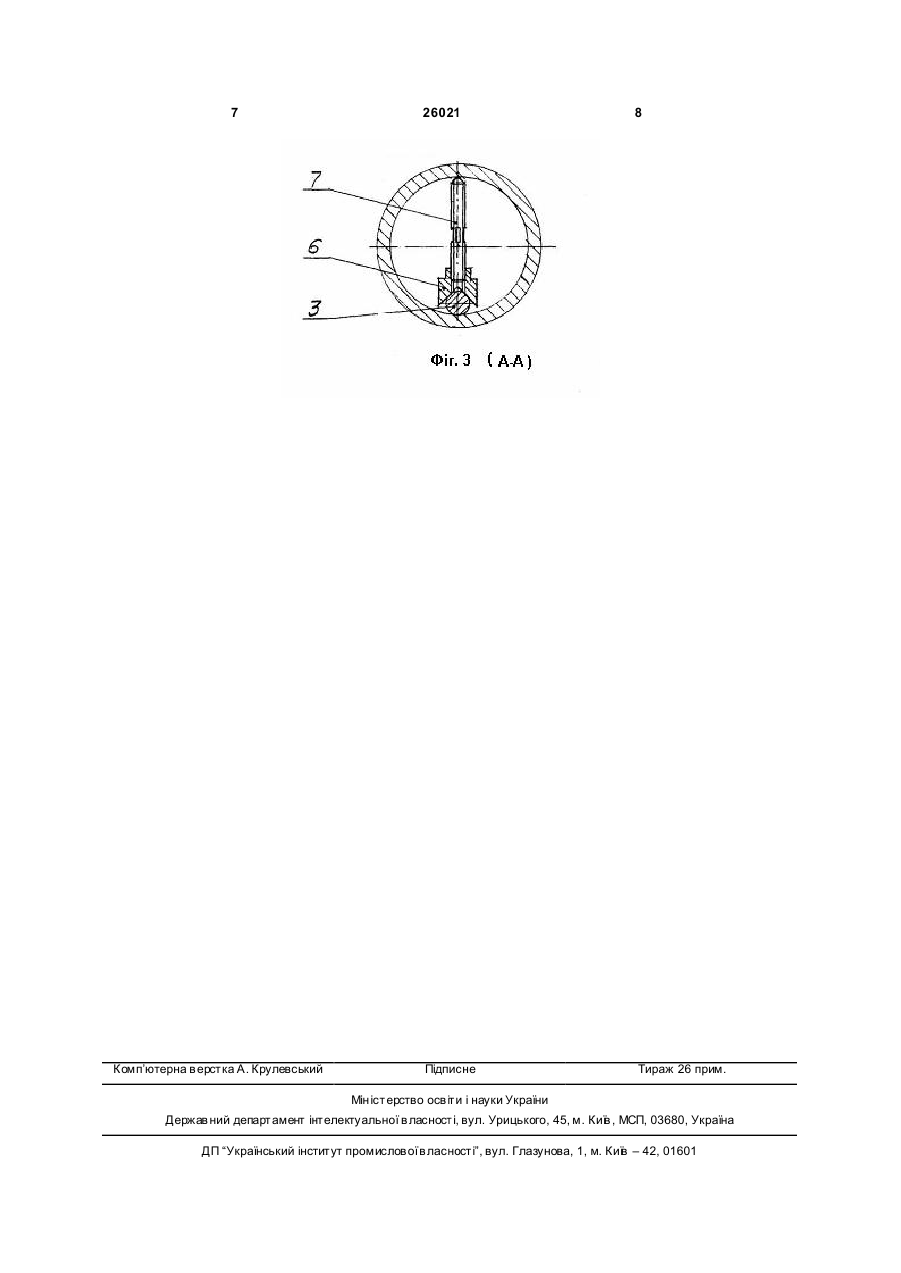

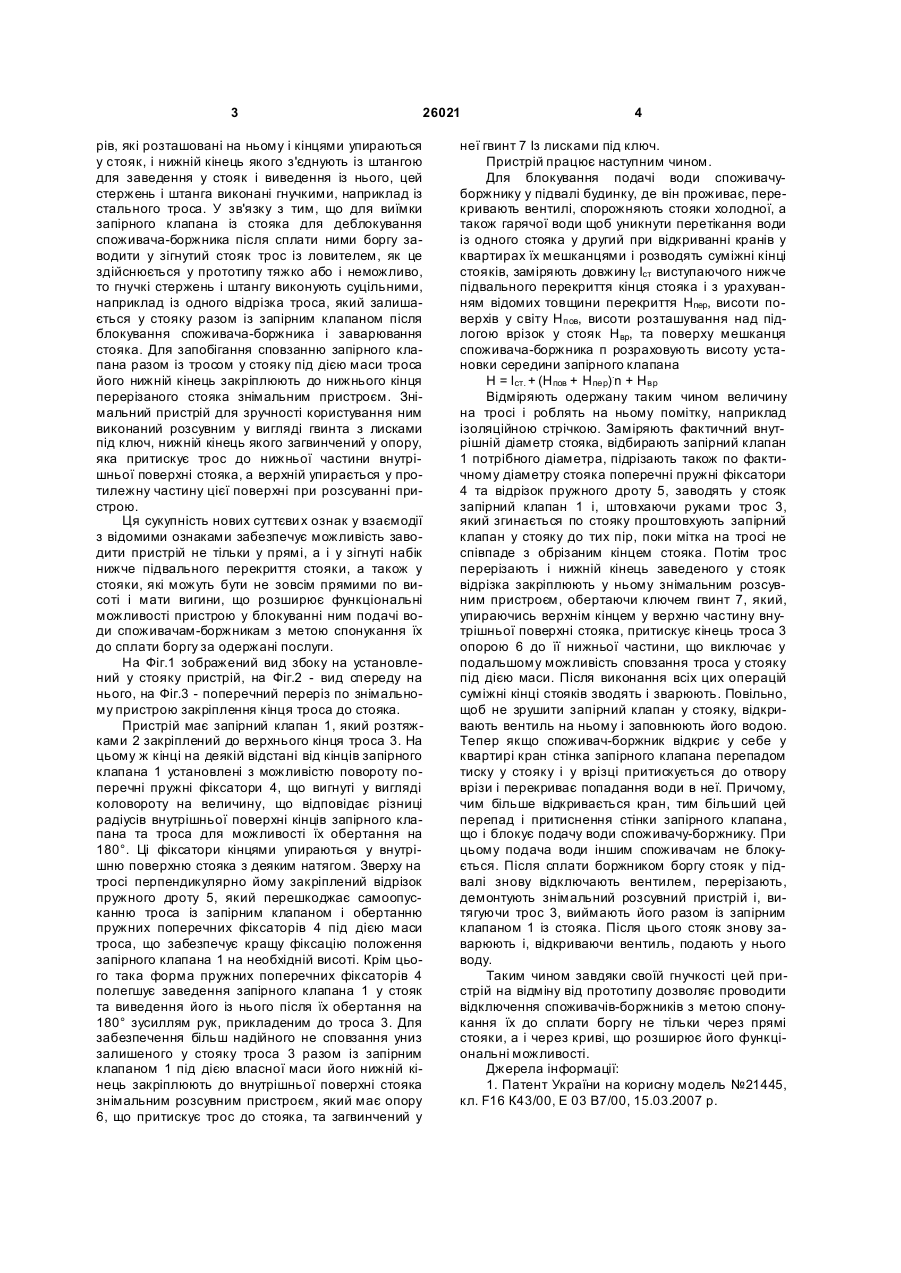

1. Пристрій блокування подачі води споживачу-боржнику, що містить запірний клапан у вигляді еластичної трубки із зовнішнім діаметром, меншим внутрішнього діаметра стояка з урахуванням заростання його внутрішньої поверхні, що закріплена на розташованому у її середині стержні, через який запірний клапан фіксують у стояку за допомогою пружних фіксаторів, які розташовані на ньому і кінцями упираються у стояк, нижній кінець якого з'єднують із штангою для заведення у стояк і виведення із нього, який відрізняється тим, що його 3 26021 рів, які розташовані на ньому і кінцями упираються у стояк, і нижній кінець якого з'єднують із штангою для заведення у стояк і виведення із нього, цей стержень і штанга виконані гнучкими, наприклад із стального троса. У зв'язку з тим, що для виїмки запірного клапана із стояка для деблокування споживача-боржника після сплати ними боргу заводити у зігнутий стояк трос із ловителем, як це здійснюється у прототипу тяжко або і неможливо, то гнучкі стержень і штангу виконують суцільними, наприклад із одного відрізка троса, який залишається у стояку разом із запірним клапаном після блокування споживача-боржника і заварювання стояка. Для запобігання сповзанню запірного клапана разом із тросом у стояку під дією маси троса його нижній кінець закріплюють до нижнього кінця перерізаного стояка знімальним пристроєм. Знімальний пристрій для зручності користування ним виконаний розсувним у вигляді гвинта з лисками під ключ, нижній кінець якого загвинчений у опору, яка притискує трос до нижньої частини внутрішньої поверхні стояка, а верхній упирається у протилежну частину цієї поверхні при розсуванні пристрою. Ця сукупність нових суттєви х ознак у взаємодії з відомими ознаками забезпечує можливість заводити пристрій не тільки у прямі, а і у зігнуті набік нижче підвального перекриття стояки, а також у стояки, які можуть бути не зовсім прямими по висоті і мати вигини, що розширює функціональні можливості пристрою у блокуванні ним подачі води споживачам-боржникам з метою спонукання їх до сплати боргу за одержані послуги. На Фіг.1 зображений вид збоку на установлений у стояку пристрій, на Фіг.2 - вид спереду на нього, на Фіг.3 - поперечний переріз по знімальному пристрою закріплення кінця троса до стояка. Пристрій має запірний клапан 1, який розтяжками 2 закріплений до верхнього кінця троса 3. На цьому ж кінці на деякій відстані від кінців запірного клапана 1 установлені з можливістю повороту поперечні пружні фіксатори 4, що вигнуті у вигляді коловороту на величину, що відповідає різниці радіусів внутрішньої поверхні кінців запірного клапана та троса для можливості їх обертання на 180°. Ці фіксатори кінцями упираються у внутрішню поверхню стояка з деяким натягом. Зверху на тросі перпендикулярно йому закріплений відрізок пружного дроту 5, який перешкоджає самоопусканню троса із запірним клапаном і обертанню пружних поперечних фіксаторів 4 під дією маси троса, що забезпечує кращу фіксацію положення запірного клапана 1 на необхідній висоті. Крім цього така форма пружних поперечних фіксаторів 4 полегшує заведення запірного клапана 1 у стояк та виведення його із нього після їх обертання на 180° зусиллям рук, прикладеним до троса 3. Для забезпечення більш надійного не сповзання униз залишеного у стояку троса 3 разом із запірним клапаном 1 під дією власної маси його нижній кінець закріплюють до внутрішньої поверхні стояка знімальним розсувним пристроєм, який має опору 6, що притискує трос до стояка, та загвинчений у 4 неї гвинт 7 Із лисками під ключ. Пристрій працює наступним чином. Для блокування подачі води споживачуборжнику у підвалі будинку, де він проживає, перекривають вентилі, спорожняють стояки холодної, а також гарячої води щоб уникнути перетікання води із одного стояка у другий при відкриванні кранів у квартирах їх мешканцями і розводять суміжні кінці стояків, заміряють довжину Іст виступаючого нижче підвального перекриття кінця стояка і з урахуванням відомих товщини перекриття Нпер, висоти поверхів у світу Н пов, висоти розташування над підлогою врізок у стояк Нвр, та поверху мешканця споживача-боржника п розраховують висоту установки середини запірного клапана Н = lст. + (Нпов + Нпер).n + Нвр Відміряють одержану таким чином величину на тросі і роблять на ньому помітку, наприклад ізоляційною стрічкою. Заміряють фактичний внутрішній діаметр стояка, відбирають запірний клапан 1 потрібного діаметра, підрізають також по фактичному діаметру стояка поперечні пружні фіксатори 4 та відрізок пружного дроту 5, заводять у стояк запірний клапан 1 і, штовхаючи руками трос 3, який згинається по стояку проштовхують запірний клапан у стояку до тих пір, поки мітка на тросі не співпаде з обрізаним кінцем стояка. Потім трос перерізають і нижній кінець заведеного у стояк відрізка закріплюють у ньому знімальним розсувним пристроєм, обертаючи ключем гвинт 7, який, упираючись верхнім кінцем у верхню частину внутрішньої поверхні стояка, притискує кінець троса 3 опорою 6 до її нижньої частини, що виключає у подальшому можливість сповзання троса у стояку під дією маси. Після виконання всіх цих операцій суміжні кінці стояків зводять і зварюють. Повільно, щоб не зрушити запірний клапан у стояку, відкривають вентиль на ньому і заповнюють його водою. Тепер якщо споживач-боржник відкриє у себе у квартирі кран стінка запірного клапана перепадом тиску у стояку і у врізці притискується до отвору врізи і перекриває попадання води в неї. Причому, чим більше відкривається кран, тим більший цей перепад і притиснення стінки запірного клапана, що і блокує подачу води споживачу-боржнику. При цьому подача води іншим споживачам не блокується. Після сплати боржником боргу стояк у підвалі знову відключають вентилем, перерізають, демонтують знімальний розсувний пристрій і, витягуючи трос 3, виймають його разом із запірним клапаном 1 із стояка. Після цього стояк знову заварюють і, відкриваючи вентиль, подають у нього воду. Таким чином завдяки своїй гнучкості цей пристрій на відміну від прототипу дозволяє проводити відключення споживачів-боржників з метою спонукання їх до сплати боргу не тільки через прямі стояки, а і через криві, що розширює його функціональні можливості. Джерела інформації: 1. Патент України на корисну модель №21445, кл. F16 К43/00, Е 03 В7/00, 15.03.2007 р. 5 26021 6 7 Комп’ютерна в ерстка А. Крулевський 26021 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
