Блок електропривода дерматома

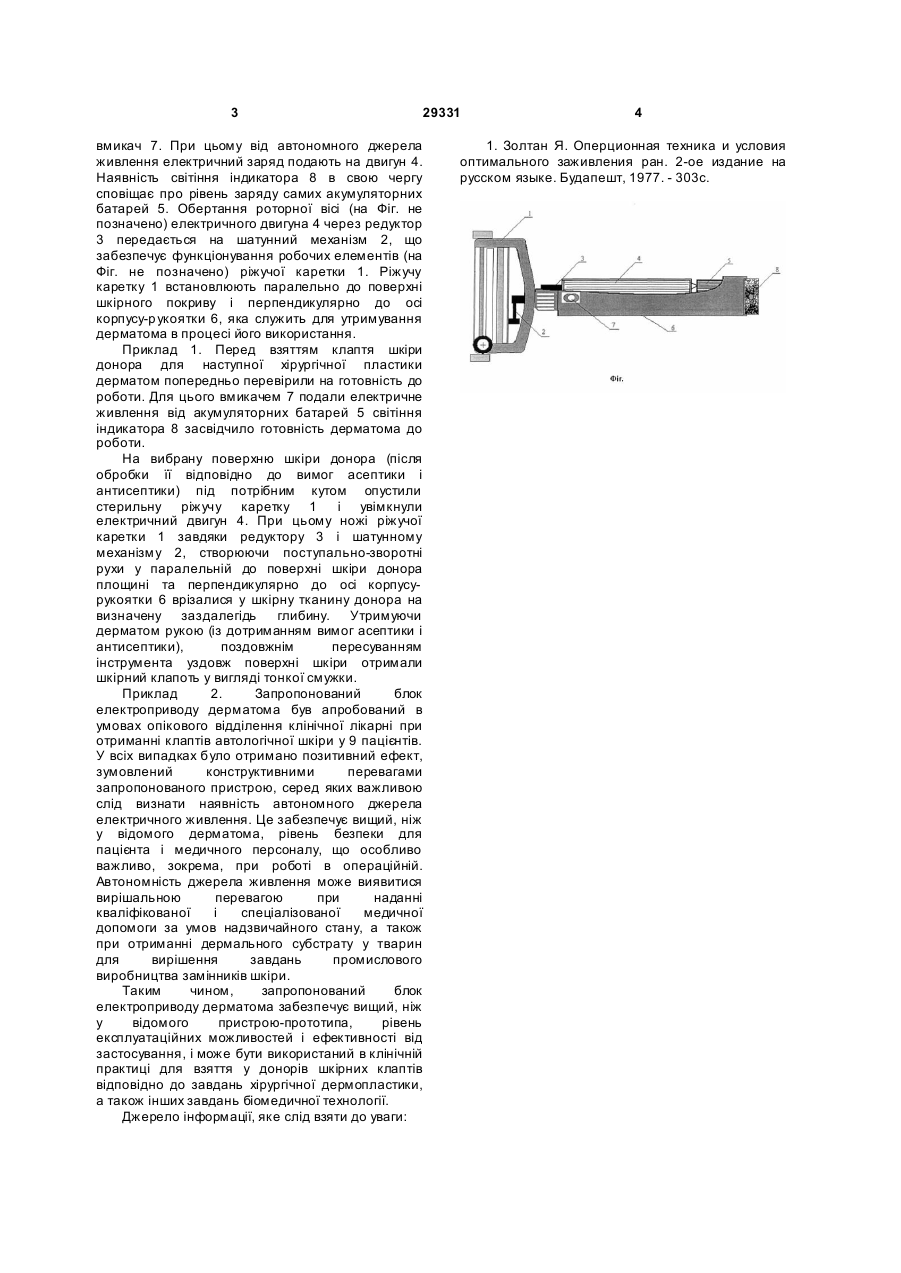

Блок електропривода дерматома, що містить вмонтовані у циліндричному корпусі-рукоятці 3 29331 вмикач 7. При цьому від автономного джерела живлення електричний заряд подають на двигун 4. Наявність світіння індикатора 8 в свою чергу сповіщає про рівень заряду самих акумуляторних батарей 5. Обертання роторної вісі (на Фіг. не позначено) електричного двигуна 4 через редуктор 3 передається на шатунний механізм 2, що забезпечує функціонування робочих елементів (на Фіг. не позначено) ріжучої каретки 1. Ріжучу каретку 1 встановлюють паралельно до поверхні шкірного покриву і перпендикулярно до осі корпусу-р укоятки 6, яка служить для утримування дерматома в процесі його використання. Приклад 1. Перед взяттям клаптя шкіри донора для наступної хірургічної пластики дерматом попередньо перевірили на готовність до роботи. Для цього вмикачем 7 подали електричне живлення від акумуляторних батарей 5 світіння індикатора 8 засвідчило готовність дерматома до роботи. На вибрану поверхню шкіри донора (після обробки її відповідно до вимог асептики і антисептики) під потрібним кутом опустили стерильну ріжучу каретку 1 і увімкнули електричний двигун 4. При цьому ножі ріжучої каретки 1 завдяки редуктору 3 і шатунному механізму 2, створюючи поступально-зворотні рухи у паралельній до поверхні шкіри донора площині та перпендикулярно до осі корпусурукоятки 6 врізалися у шкірну тканину донора на визначену заздалегідь глибину. Утримуючи дерматом рукою (із дотриманням вимог асептики і антисептики), поздовжнім пересуванням інструмента уздовж поверхні шкіри отримали шкірний клапоть у вигляді тонкої смужки. Приклад 2. Запропонований блок електроприводу дерматома був апробований в умовах опікового відділення клінічної лікарні при отриманні клаптів автологічної шкіри у 9 пацієнтів. У всіх випадках було отримано позитивний ефект, зумовлений конструктивними перевагами запропонованого пристрою, серед яких важливою слід визнати наявність автономного джерела електричного живлення. Це забезпечує вищий, ніж у відомого дерматома, рівень безпеки для пацієнта і медичного персоналу, що особливо важливо, зокрема, при роботі в операційній. Автономність джерела живлення може виявитися вирішальною перевагою при наданні кваліфікованої і спеціалізованої медичної допомоги за умов надзвичайного стану, а також при отриманні дермального субстрату у тварин для вирішення завдань промислового виробництва замінників шкіри. Таким чином, запропонований блок електроприводу дерматома забезпечує вищий, ніж у відомого пристрою-прототипа, рівень експлуатаційних можливостей і ефективності від застосування, і може бути використаний в клінічній практиці для взяття у донорів шкірних клаптів відповідно до завдань хірургічної дермопластики, а також інших завдань біомедичної технології. Джерело інформації, яке слід взяти до уваги: 4 1. Золтан Я. Оперционная техника и условия оптимального заживления ран. 2-ое издание на русском языке. Будапешт, 1977. - 303с.
