Серверний блок

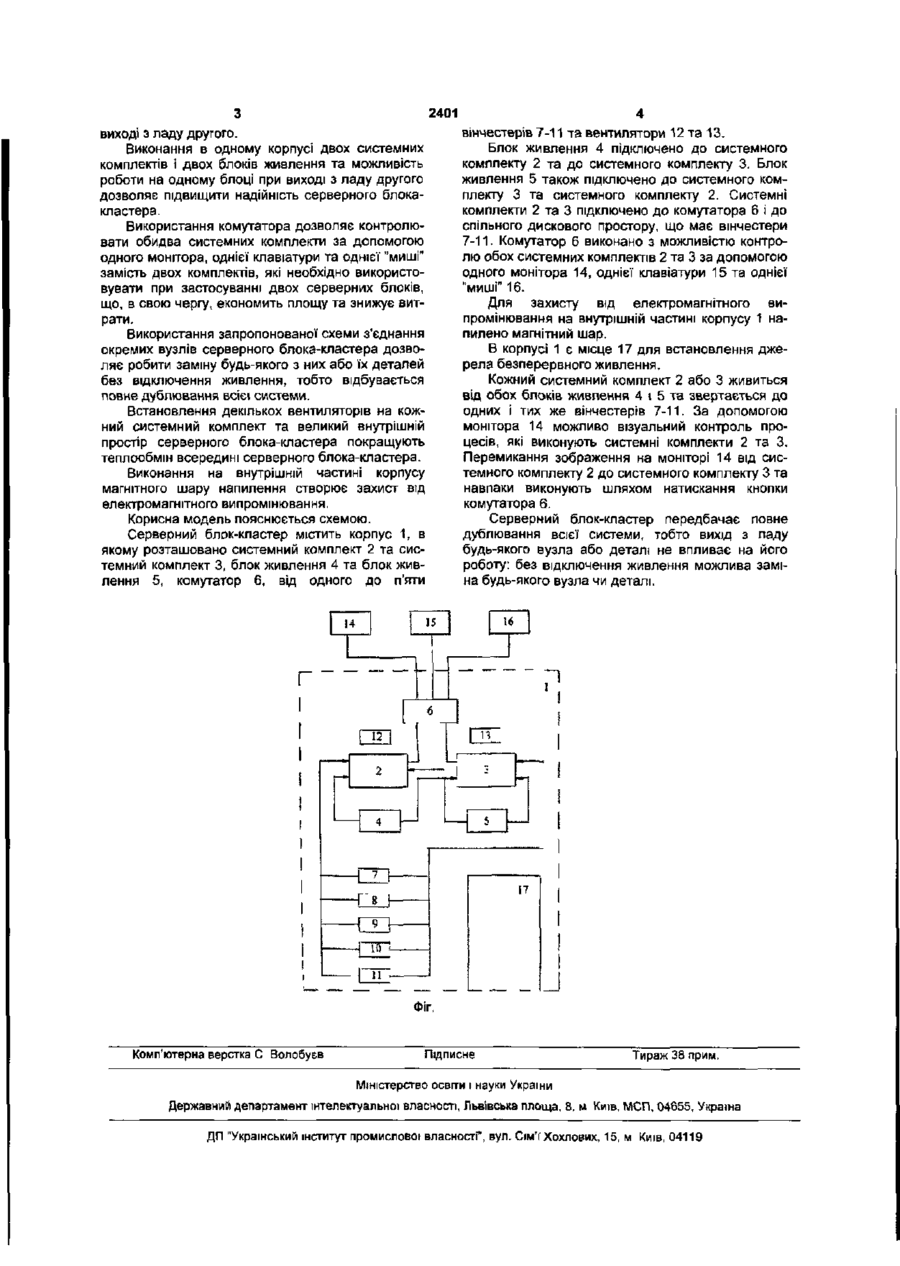

1. Серверний блок, що містить корпус, в якому розміщено системний комплект, блок живлення, вінчестери, вентилятор, який відрізняється тим, що серверний блок є кластером, який додатково містить другий системний комплект, другий блок живлення, другий вентилятор та комутатор, що розташовані в тому ж самому корпусі, кожний блок живлення підключено до обох системних комплектів, які підключено до комутатора і до спільного дискового простору, що має від 1 до 5 вінчестерів, комутатор виконано з можливістю контролю обох системних комплектів за допомогою одного монітора, однієї клавіатури та однієї "миші", причому серверний блок-кластер виконано з можливістю заміни будь-якого вузла або деталі без відключення живлення. 2. Серверний блок за п. 1, який відрізняється тим, що додатково встановлено по декілька вентиляторів на кожний системний комплект. 3. Серверний блок за п. 1, який відрізняється тим, що на внутрішній частині корпусу виконано магнітний шар напилення для захисту від електромагнітного випромінювання. 4. Серверний блок за п. 1, який відрізняється тим, що в корпус/ є місце для встановлення джерела безперервного живлення. 5. Серверний блок за п. 1, який відрізняється тим, що його виконано з можливістю роботи на одному блоці живлення при виході з ладу другого. Корисна модель належить до галузі комп'ютерної техніки. Відомо серверний блок, що містить корпус, в якому розміщено системний комплект, блок живлення, вінчестери, вентилятор, причому серверний блок виконано з можливістю підключення до монітора, клавіатури та "миші" [паспорт комп'ютера e.verest®, Україна, Київ]. Даний серверний блок вибрано за прототип. Зазначений серверний блок не може гарантувати достатньої надійності роботи, тому при необхідності одночасно використовують два таких блоки для дублювання систем. Проте, це підвищує витрати та потребує більшого простору (площі). Блок не має також захисту від електромагнітного випромінювання та достатньої вентиляції. В основу винаходу поставлено задачу підвищити надійність роботи серверного блока шляхом дублювання його систем, знизити витрати, зекономити простір, покращити вентиляцію та зробити захист від електромагнітних випромінювань. Поставлену задачу вирішують тим, що серверний блок, який містить корпус, в якому розміщено системний комплект, блок живлення, вінчестери, вентилятор, згідно з винаходом, серверний блок є кластером, що додатково містить другий системний комплект, другий блок живлення, другий вентилятор та комутатор, які розташовані в тому ж самому корпусі, кожний блок живлення підключено до обох системних комплектів, які підключено до комутатора і до спільного дискового простору, що має від 1 до 5 вінчестерів, комутатор виконано з можливістю контролю обох системних комплектів за допомогою одного монітора, одної клавіатури та одної "миші", причому серверний блок-кластер виконано з можливістю заміни будь-якого вузла або деталі без відключення живлення. У серверному блоку-кластеру може бути встановлено по декілька вентиляторів на кожний системний комплект. На внутрішній частині корпуса виконано магнітний шар напилення для захисту від електромагнітного випромінювання. В корпусі серверного блока-кластера є місце для встановлення джерела безперервного живлення. Серверний блок-кластер виконано з можливістю роботи на одному блоці живлення при CM 2401 вінчестерів 7-11 та вентилятори 12 та 13. Блок живлення 4 підключено до системного комплекту 2 та до системного комплекту 3. Блок живлення 5 також підключено до системного комплекту 3 та системного комплекту 2. Системні комплекти 2 та 3 підключено до комутатора 6 і до спільного дискового простору, що має вінчестери 7-11. Комутатор 6 виконано з можливістю контролю обох системних комплектів 2 та 3 за допомогою одного монітора 14, однієї клавіатури 15 та однієї "миші" 16. Для захисту від електромагнітного випромінювання на внутрішній частині корпусу 1 напилено магнітний шар. В корпусі 1 є місце 17 для встановлення джерела безперервного живлення. Кожний системний комплект 2 або 3 живиться від обох блоків живлення 4 і 5 та звертається до одних і тих же вінчестерів 7-11. За допомогою монітора 14 можливо візуальний контроль процесів, які виконують системні комплекти 2 та 3. Перемикання зображення на моніторі 14 від системного комплекту 2 до системного комплекту 3 та навпаки виконують шляхом натискання кнопки комутатора 6. Серверний блок-кластер передбачає повне дублювання всієї системи, тобто вихід з ладу будь-якого вузла або деталі не впливає на його роботу: без відключення живлення можлива заміна будь-якого вузла чи деталі. виході з ладу другого. Виконання в одному корпусі двох системних комплектів і двох блоків живлення та можливість роботи на одному блоці при виході з ладу другого дозволяє підвищити надійність серверного блокакластера. Використання комутатора дозволяє контролювати обидва системних комплекти за допомогою одного монітора, однієї клавіатури та однієї "миші" замість двох комплектів, які необхідно використовувати при застосуванні двох серверних блоків, що, в свою чергу, економить площу та знижує витрати. Використання запропонованої схеми з'єднання окремих вузлів серверного блока-кластера дозволяє робити заміну будь-якого з них або їх деталей без відключення живлення, тобто відбувається повне дублювання всієї системи. Встановлення декількох вентиляторів на кожний системний комплект та великий внутрішній простір серверного блока-кластера покращують теплообмін всередині серверного блока-кластера. Виконання на внутрішній частині корпусу магнітного шару напилення створює захист від електромагнітного випромінювання. Корисна модель пояснюється схемою. Серверний блок-кластер містить корпус 1, в якому розташовано системний комплект 2 та системний комплект 3, блок живлення 4 та блок живлення 5, комутатор 6, від одного до п'яти Г Комп'ютерна верстка С Волобуєв 16 15 14 — — • - — — _ Підписне Тираж 38 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ґХохлових, 15, м Київ, 04119
