Імпульсний перетворювач для тягового електропривода

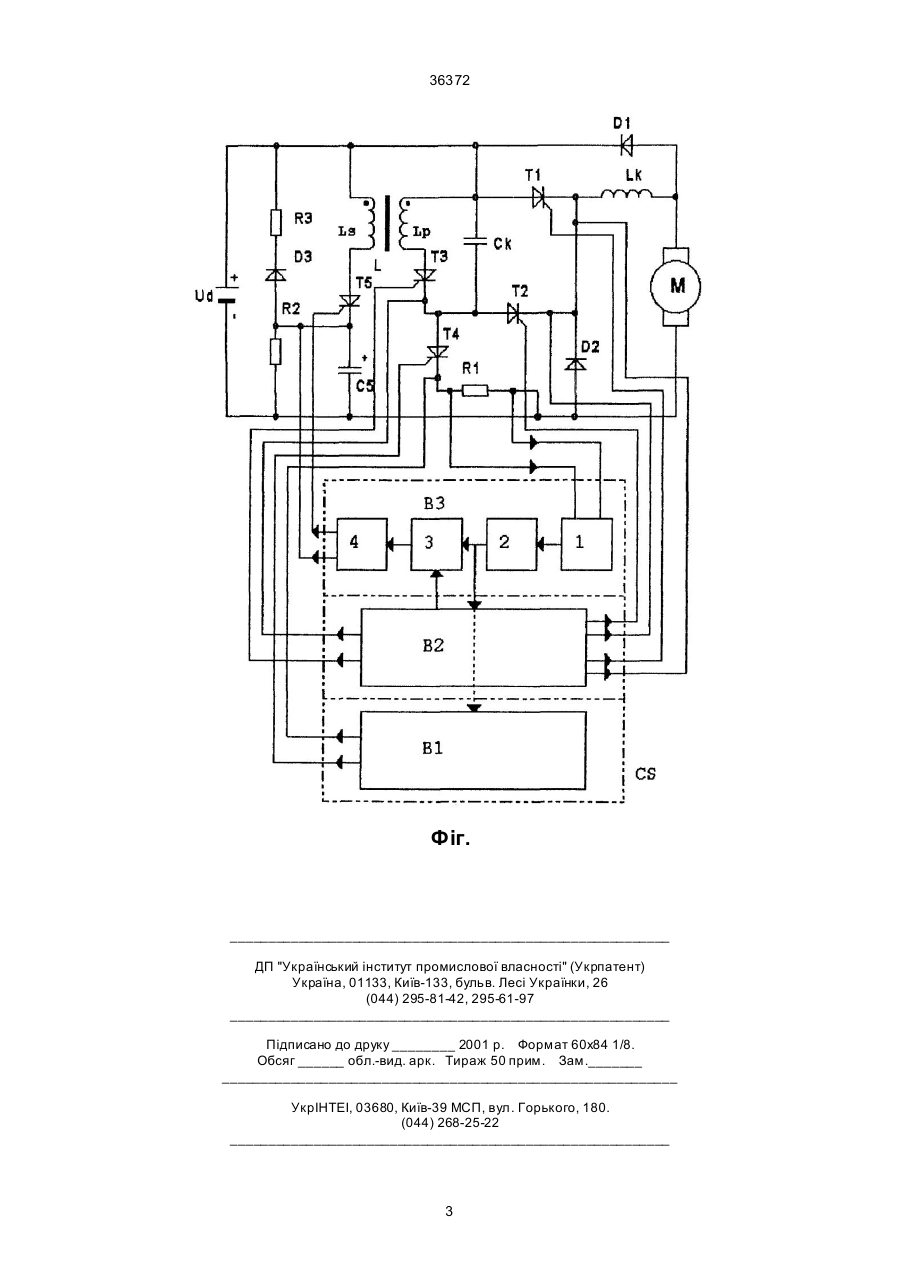

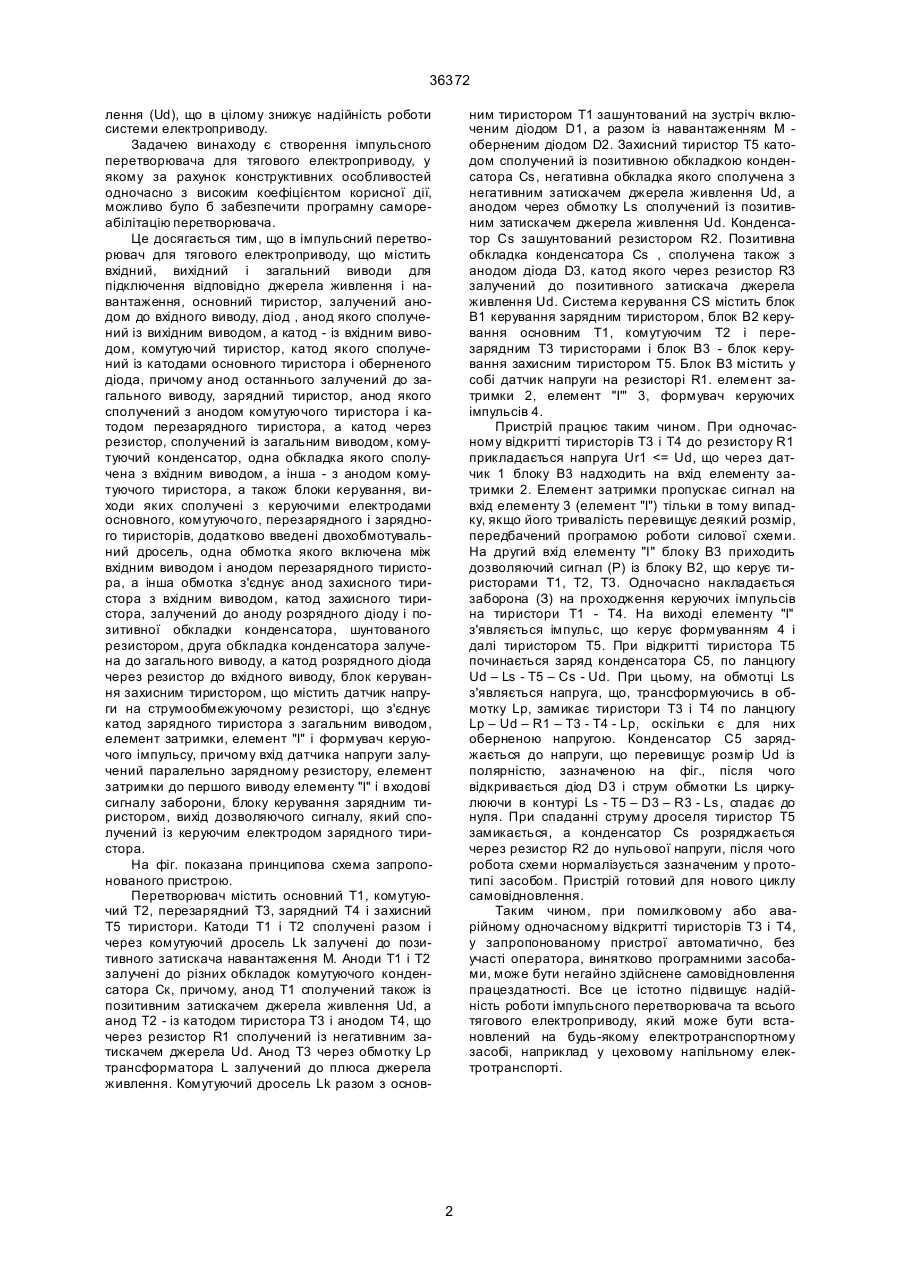

Імпульсний перетворювач для тягового електропривода, що містить вхідний, вихідний і загальний виводи для підключення відповідно джерела живлення і навантаження, основний тиристор, залучений анодом до вхідного виводу, діод, анод якого сполучений із вихідним виводом, а катод - із вхідним виводом, комутуючий тиристор, катод якого сполучений із катодами основного тиристора і оберненого діода, причому анод останнього залучений до загального виводу, зарядний тиристор, анод якого сполучений з анодом комутуючого тиристора і катодом перезарядного тиристора, а катод через резистор сполучений із загальним виводом, комутуючий конденсатор, одна обкладка якого сполучена з вхідним виводом, а інша - з анодом комутуючого тиристора, а також блоки керу A (54) ІМПУЛЬСНИЙ П ЕРЕТВОРЮВАЧ ДЛЯ ТЯГОВОГО ЕЛЕКТРОПРИВОДА 36372 лення (Ud), що в цілому знижує надійність роботи системи електроприводу. Задачею винаходу є створення імпульсного перетворювача для тягового електроприводу, у якому за рахунок конструктивних особливостей одночасно з високим коефіцієнтом корисної дії, можливо було б забезпечити програмну самореабілітацію перетворювача. Це досягається тим, що в імпульсний перетворювач для тягового електроприводу, що містить вхідний, вихідний і загальний виводи для підключення відповідно джерела живлення і навантаження, основний тиристор, залучений анодом до вхідного виводу, діод , анод якого сполучений із вихідним виводом, а катод - із вхідним виводом, комутуючий тиристор, катод якого сполучений із катодами основного тиристора і оберненого діода, причому анод останнього залучений до загального виводу, зарядний тиристор, анод якого сполучений з анодом комутуючого тиристора і катодом перезарядного тиристора, а катод через резистор, сполучений із загальним виводом, комутуючий конденсатор, одна обкладка якого сполучена з вхідним виводом, а інша - з анодом комутуючого тиристора, а також блоки керування, виходи яких сполучені з керуючими електродами основного, комутуючо го, перезарядного і зарядного тиристорів, додатково введені двохобмотувальний дросель, одна обмотка якого включена між вхідним виводом і анодом перезарядного тиристора, а інша обмотка з'єднує анод захисного тиристора з вхідним виводом, катод захисного тиристора, залучений до аноду розрядного діоду і позитивної обкладки конденсатора, шунтованого резистором, друга обкладка конденсатора залучена до загального виводу, а катод розрядного діода через резистор до вхідного виводу, блок керування захисним тиристором, що містить датчик напруги на струмообмежуючому резисторі, що з'єднує катод зарядного тиристора з загальним виводом, елемент затримки, елемент "І" і формувач керуючого імпульсу, причому вхід датчика напруги залучений паралельно зарядному резистору, елемент затримки до першого виводу елементу "І" і входові сигналу заборони, блоку керування зарядним тиристором, вихід дозволяючого сигналу, який сполучений із керуючим електродом зарядного тиристора. На фіг. показана принципова схема запропонованого пристрою. Перетворювач містить основний Т1, комутуючий Т2, перезарядний Т3, зарядний Т4 і захисний Т5 тиристори. Катоди Т1 і Т2 сполучені разом і через комутуючий дросель Lk залучені до позитивного затискача навантаження М. Аноди Т1 і Т2 залучені до різних обкладок комутуючого конденсатора Ск, причому, анод Т1 сполучений також із позитивним затискачем джерела живлення Ud, a анод Т2 - із катодом тиристора Т3 і анодом Т4, що через резистор R1 сполучений із негативним затискачем джерела Ud. Анод Т3 через обмотку Lp трансформатора L залучений до плюса джерела живлення. Комутуючий дросель Lk разом з основ ним тиристором Т1 зашунтований на зустріч включеним діодом D1, а разом із навантаженням М оберненим діодом D2. Захисний тиристор Т5 катодом сполучений із позитивною обкладкою конденсатора Cs, негативна обкладка якого сполучена з негативним затискачем джерела живлення Ud, а анодом через обмотку Ls сполучений із позитивним затискачем джерела живлення Ud. Конденсатор Cs зашунтований резистором R2. Позитивна обкладка конденсатора Cs , сполучена також з анодом діода D3, катод якого через резистор R3 залучений до позитивного затискача джерела живлення Ud. Система керування CS містить блок В1 керування зарядним тиристором, блок В2 керування основним Т1, комутуючим Т2 і перезарядним Т3 тиристорами і блок В3 - блок керування захисним тиристором Т5. Блок В3 містить у собі датчик напруги на резисторі R1. елемент затримки 2, елемент "I'" 3, формувач керуючих імпульсів 4. Пристрій працює таким чином. При одночасному відкритті тиристорів Т3 і Т4 до резистору R1 прикладається напруга Ur1
