Флюс для виплавки магнієвих сплавів
Номер патенту: 29387
Опубліковано: 10.01.2008
Автори: Клочихін Володимир Валерійович, Лукінов Володимир Володимирович, Жеманюк Павло Дмитрович, Цивірко Едуард Іванович, Шаломєєв Вадим Анатолійович
Формула / Реферат
Флюс для виплавки магнієвих сплавів, що містить хлорид калію, хлорид магнію, хлорид кальцію, який відрізняється тим, що він додатково містить хлорид заліза, хлорид натрію, хлорид алюмінію, хлорид титану, хлорид хрому, хлорид марганцю, оксид кремнію, вуглець, рідкісноземельні метали при наступному співвідношенні компонентів, ваг. %:
хлорид калію (КС1)
23-25
хлорид магнію (MgCl2)
14-16
хлорид кальцію (СаСl2)
2-3
хлорид заліза (FеCl3)
19-21
хлорид натрію (NaCl)
8-10
хлорид алюмінію (АlСl3)
8-10
хлорид титану (TiCl4)
7-9
хлорид хрому (СrСl3)
5-7
хлорид марганцю (МnСl2)
3-5
оксид кремнію (SiO2)
2-3
вуглець (С)
2-3
рідкісноземельні метали (РЗМ)
1-3.
Текст

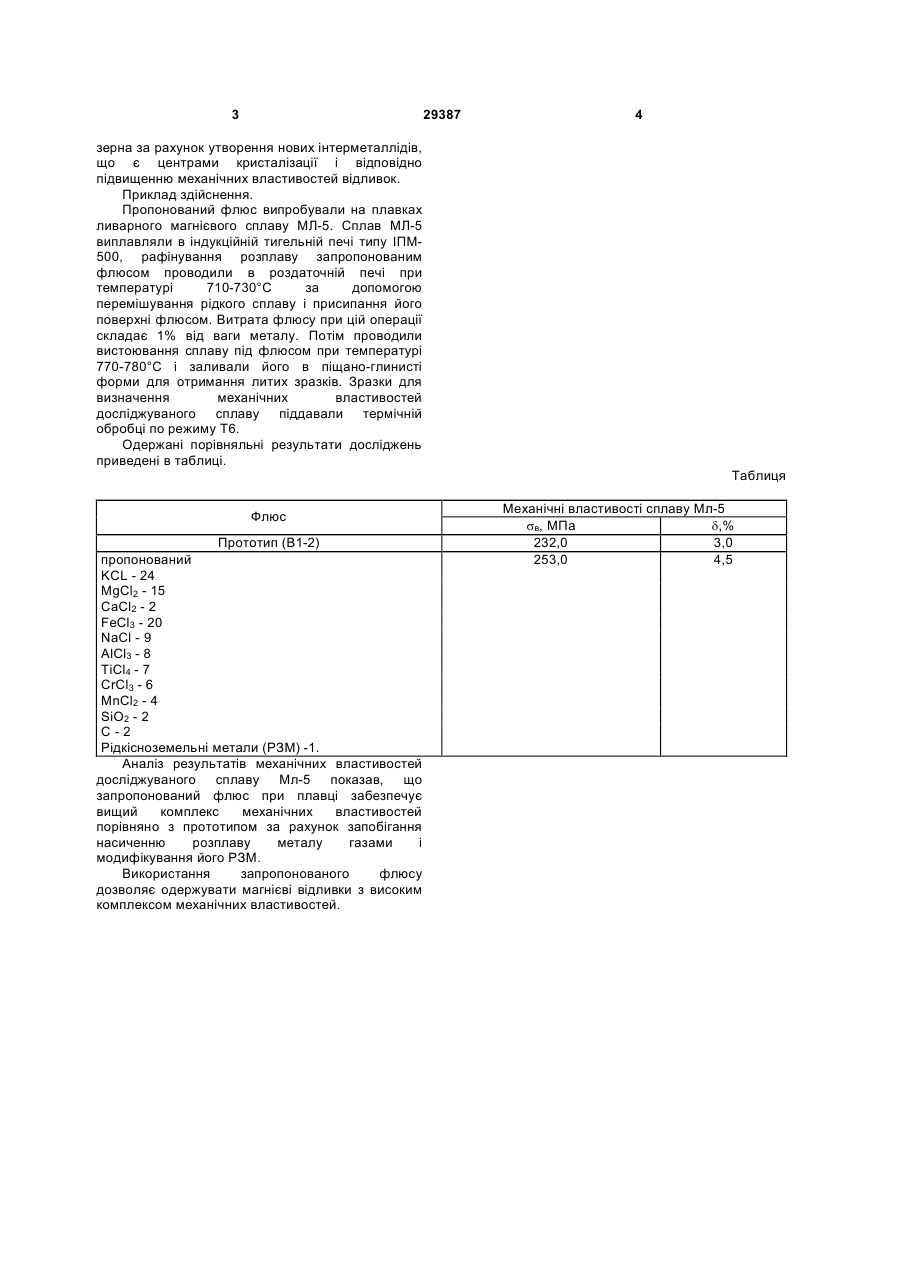

Флюс для виплавки магнієвих сплавів, що містить хлорид калію, хлорид магнію, хлорид кальцію, який відрізняється тим, що він додатково містить хлорид заліза, хлорид натрію, хлорид алюмінію, хлорид титану, хлорид хрому, 3 29387 4 зерна за рахунок утворення нових інтерметаллідів, що є центрами кристалізації і відповідно підвищенню механічних властивостей відливок. Приклад здійснення. Пропонований флюс випробували на плавках ливарного магнієвого сплаву МЛ-5. Сплав МЛ-5 виплавляли в індукційній тигельній печі типу ІПМ500, рафінування розплаву запропонованим флюсом проводили в роздаточній печі при температурі 710-730°С за допомогою перемішування рідкого сплаву і присипання його поверхні флюсом. Витрата флюсу при цій операції складає 1% від ваги металу. Потім проводили вистоювання сплаву під флюсом при температурі 770-780°С і заливали його в піщано-глинисті форми для отримання литих зразків. Зразки для визначення механічних властивостей досліджуваного сплаву піддавали термічній обробці по режиму Т6. Одержані порівняльні результати досліджень приведені в таблиці. Таблиця Флюс Прототип (В1-2) пропонований KCL - 24 MgCl2 - 15 СаСl2 - 2 FеCl3 - 20 NaCl - 9 АlСl3 - 8 TiCl4 - 7 СrСl3 - 6 МnСl2 - 4 SiO2 - 2 С-2 Рідкісноземельні метали (РЗМ) -1. Аналіз результатів механічних властивостей досліджуваного сплаву Мл-5 показав, що запропонований флюс при плавці забезпечує вищий комплекс механічних властивостей порівняно з прототипом за рахунок запобігання насиченню розплаву металу газами і модифікування його РЗМ. Використання запропонованого флюсу дозволяє одержувати магнієві відливки з високим комплексом механічних властивостей. Механічні властивості сплаву Мл-5 sв, МПа d,% 232,0 3,0 253,0 4,5
ДивитисяДодаткова інформація
Назва патенту англійськоюFlux for smelting of magnesium alloys
Автори англійськоюShalomeev Vadym Anatoliiovych, Tsyvirko Eduard Ivanovych, Zhemaniuk Pavlo Dmytrovych, Lukinov Volodymyr Volodymyrovych, Klochykhin Volodymyr Valeriiovych
Назва патенту російськоюФлюс для выплавки магниевых сплавов
Автори російськоюШаломеев Вадим Анатольевич, Цывирко Эдуард Иванович, Жеманюк Павел Дмитриевич, Лукинов Владимир Владимирович, Клочихин Владимир Валериевич
МПК / Мітки
Мітки: виплавки, магнієвих, флюс, сплавів
Код посилання
<a href="https://ua.patents.su/2-29387-flyus-dlya-viplavki-magniehvikh-splaviv.html" target="_blank" rel="follow" title="База патентів України">Флюс для виплавки магнієвих сплавів</a>
Флюс для магнітокерованої електрошлакової плавки титанових сплавів
Номер патенту: 55502
Опубліковано: 15.04.2003
Автори: Петров Анатолій Миколайович, Компан Ярослав Юрійович, Протоковілов Ігор Вікторович
МПК: B23K 35/36
Мітки: плавки, магнітокерованої, титанових, флюс, електрошлакової, сплавів
Формула / Реферат:
Флюс для магнітокерованої електрошлакової плавки титанових сплавів, що містить фторотитанат магнію і фторид кальцію, який відрізняється тим, що в його склад додатково введений хлорид лужноземельного металу, а компоненти взяті в такому співвідношенні, мас. %: хлорид лужноземельного металу 3,0-44,0; фторотитанат магнію 0,5-3,0; фторид кальцію ...
Флюс для обробки алюмінієвих сплавів
Номер патенту: 58793
Опубліковано: 15.08.2003
Автори: Волчок Іван Петрович, Мітяєв Олександр Анатолійович, Рязанов Сергій Георгійович
МПК: C22B 21/00, C22B 9/10
Мітки: алюмінієвих, обробки, флюс, сплавів
Формула / Реферат:
Флюс для обробки алюмінієвих сплавів, що містить сірку та хлорид калію, який відрізняється тим, що додатково містить хлорид натрію, карбонат натрію, ультрадисперсний карбід кремнію та фторид алюмінію при наступному співвідношенні компонентів (мас. %): сірка (S) 3-10 хлорид калію (КСl) 10-15 хлорид натрію (NaCl) 30-40 карбонат...
Модифікатор для магнієвих сплавів
Номер патенту: 42397
Опубліковано: 15.10.2001
Автори: Сороченко Віталій Федорович, Чернега Дмитро Федорович, Тарасюк Світлана Володимирівна, Кудь Петро Денисович
Мітки: магнієвих, сплавів, модифікатор
Формула / Реферат:
Модифікатор для магнієвих сплавів , що включає зміцнюючи тугоплавкі ультрадисперсні частинки та каталізатор, який відрізняється тим, що він додатково містить криоліт та хлористий барій, як зміцнюючи тугоплавкі ультрадисперсні частинки використовують оксид скандію, а каталізатором служить гексафторцирдсонат калію, причому вище перераховані компоненти знаходяться відповідно у співвідношенні 0,4 : 0,45 : 1 : 2,2 в кількості 0,2 - 0,3 % мас. від...
Флюс для плавки та рафінування магнію та його сплавів
Номер патенту: 36141
Опубліковано: 16.04.2001
Автори: Петрів Михайло Іванович, Баранник Іван Андрійович, Комелін Ігор Михайлович, Герб Андрій Павлович
МПК: C22B 9/10, C22B 26/00
Мітки: плавки, магнію, рафінування, сплавів, флюс
Текст:
...5(NаF) 0,3 4 35 39,5 20 5(МgF2) 0,5 5 40 38,0 6 8 2 5(СаF2) 1,0 6 20 19,7 20 35 5(СаF2) 0,3 Таблиця 2. Результати дослідних плавок Метал, що рафінується Склад флюсу 1 2 3 Магній Сплав магнію Сплав магнію №1 №2 №3 98,1 97,0 97,3 не має не має не має 6 8 7 4 Сплав магнію №4 97,5 одне включення 6 5 Сплав магнію №5 97,0 не має 7 96,5 три цяточних включення 11 6 Сплав магнію Вихід...
Спосіб виплавки сплавів на основі міді
Номер патенту: 24327
Опубліковано: 25.06.2007
Автори: Кірієвський Борис Абрамович, Трубаченко Людмила Миколаївна, Христенко Вадим Володимирович
МПК: C22C 1/02
Мітки: сплавів, основі, виплавки, міді, спосіб
Формула / Реферат:
Спосіб виплавки сплавів на основі міді, зміцнених дисперсними вкрапленнями, що включає завантаження шихти, нагрів, плавлення, перегрів та витримку при безперервному перемішуванні, який відрізняється тим, що одночасно із шихтою міді в піч вводиться хромистий чавун в необхідному співвідношенні (3-8 % мас.), причому останній шматочками 10-50 мм кладеться на мідну шихту, розплав міді перегрівається до температури 1400-1450 °С,...
Попередній патент: Спосіб поверхневого модифікування магнієвих сплавів
Наступний патент: Спосіб модифікування магнієвих сплавів
Випадковий патент: Спосіб диференційної діагностики нормального, доброякісного та злоякісного станів біологічної тканини
