Флюс для магнітокерованої електрошлакової плавки титанових сплавів

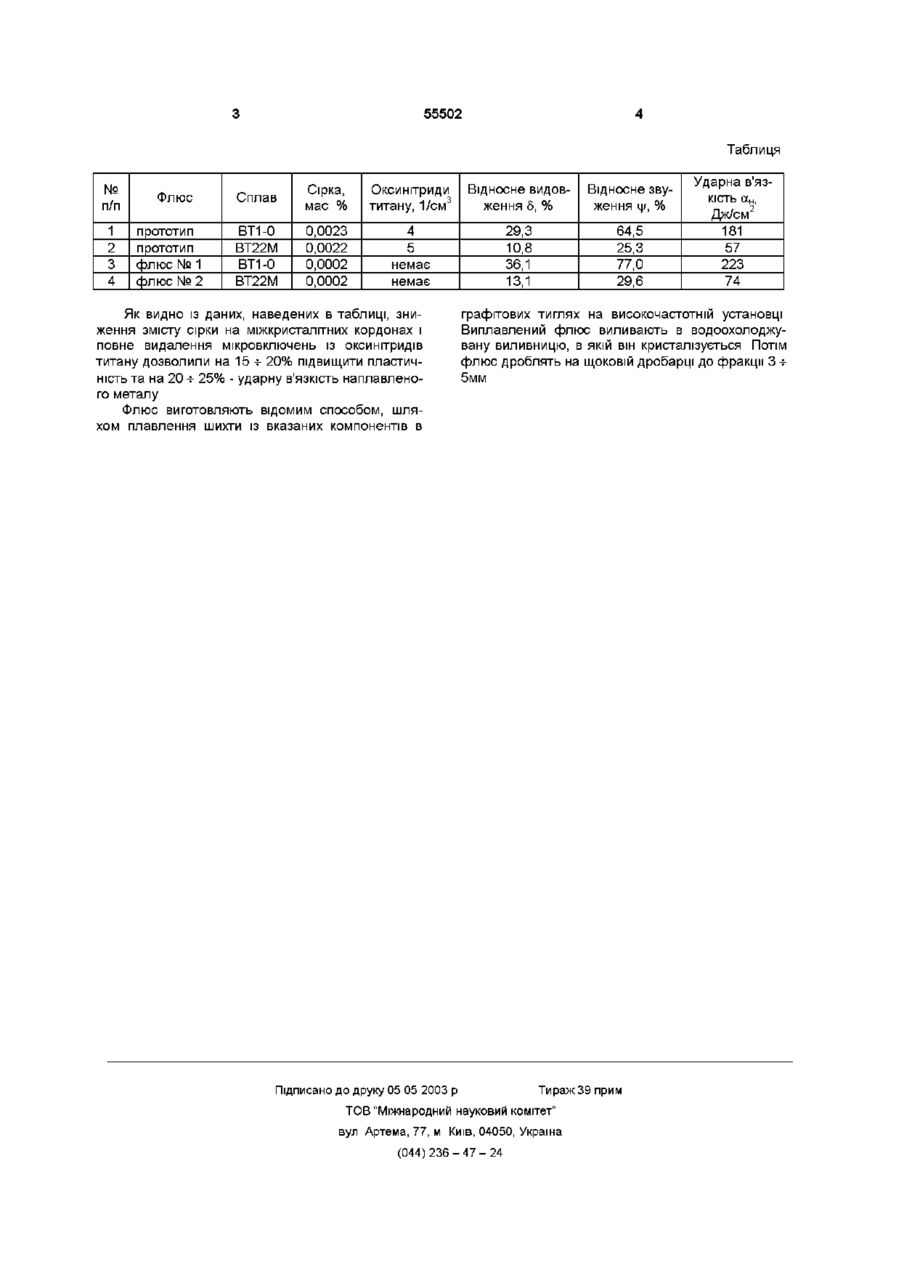

Флюс для магнітокерованої електрошлакової плавки титанових сплавів, що містить фторотитанат магнію і фторид кальцію, який відрізняється тим, що в його склад додатково введений хлорид лужноземельного металу, а компоненти взяті в такому співвідношенні, мас % хлорид лужноземельного металу 3,0-44,0, фторотитанат магнію 0,5-3,0, фторид кальцію решта нових сплавів, який містить фторотитанат магнію і фторид кальцію, ВІДПОВІДНО винаходу, додатково, введено хлорид лужноземельного металу, а ІНШІ компоненти взяті в такому співвідношенні, мас % хлорид лужноземельного металу 3,0 -ь 44,0, фторотитанат магнію 0,5 -ь 3,0, фторид кальцію решта В якості хлориду лужноземельного металу може використовуватися хлористий кальцій, хлористий барій та ш Введення в склад флюсу хлориду лужноземельного металу та розподіл компонентів в приведеному процентному співвідношенні дозволяють підвищити пластичність і ударну в'язкість металу за рахунок повного видалення із нього включень оксинітридів титану та зниження в ньому на порядок змісту сірки Приклад Були проведені плавки і порівнювальні іспити пластичності і ударної в'язкості зливків із технічного титану ВТ1-0 і сплаву критичного складу ВТ22М Технічний титан ВТ1-0 плавили з використанням тугоплавкого флюсу № 1 (94 мас % CaF2 + 3 мас % ВаСІ2 + 3 мас % MgTiF6), а високолегований а+р-сплав критичного складу ВТ22М виплавили з використанням більш легкоплавкого флюсу № 2 (55,5 мас % CaF2 + 44 мас % ВаСЬ + 0,5 мас % MgTiFe) В таблиці представлені дані про зміст сірки і мікровключень оксинітридів титану і результати ІСПИТІВ пластичності і ударної в'язкості ЗЛИВКІВ, виплавлених з використанням флюсу - прототипу і заявлених флюсів № 1 і №2 О о ю ю ю 55502 Таблиця № п/п 1 2 3 4 Флюс прототип прототип флюс № 1 флюс № 2 Сплав Сірка, мас % Оксинітриди титану, 1/см3 Відносне видовження 5, % Відносне звуження \\І, % Ударна в'язкість ан, Дж/см2 ВТ1-0 ВТ22М ВТ1-0 ВТ22М 0,0023 0,0022 0,0002 0,0002 4 5 29,3 10,8 36,1 13,1 64,5 25,3 77,0 29,6 181 57 223 74 немає немає Як видно із даних, наведених в таблиці, зниження змісту сірки на міжкристалітних кордонах і повне видалення мікровключень із оксинітридів титану дозволили на 15 -ь 20% підвищити пластичність та на 20 -ь 25% - ударну в'язкість наплавленого металу Флюс виготовляють відомим способом, шляхом плавлення шихти із вказаних компонентів в графітових тиглях на високочастотній установці Виплавлений флюс виливають в водоохолоджувану виливницю, в якій він кристалізується Потім флюс дроблять на щоковій дробарці до фракції 3 + 5мм Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
