Спосіб модифікування магнієвих сплавів
Номер патенту: 29388
Опубліковано: 10.01.2008
Автори: Цивірко Едуард Іванович, Шаломєєв Вадим Анатолійович, Клочихін Володимир Валерійович, Лукінов Володимир Володимирович, Жеманюк Павло Дмитрович
Формула / Реферат
1. Спосіб модифікування магнієвих сплавів, що включає приготування розплаву і модифікування його, який відрізняється тим, що як модифікатор використовують суміш із вуглецю, золи, води при наступному співвідношенні компонентів, ваг. %:
вуглець - не менше 99,0
зола - не більше 0,9
вода - не більше 0,1.
2. Спосіб модифікування магнієвих сплавів за п. 1., який відрізняється тим, що фракційний склад модифікатора повинен бути не більше 0,5 мм.
Текст

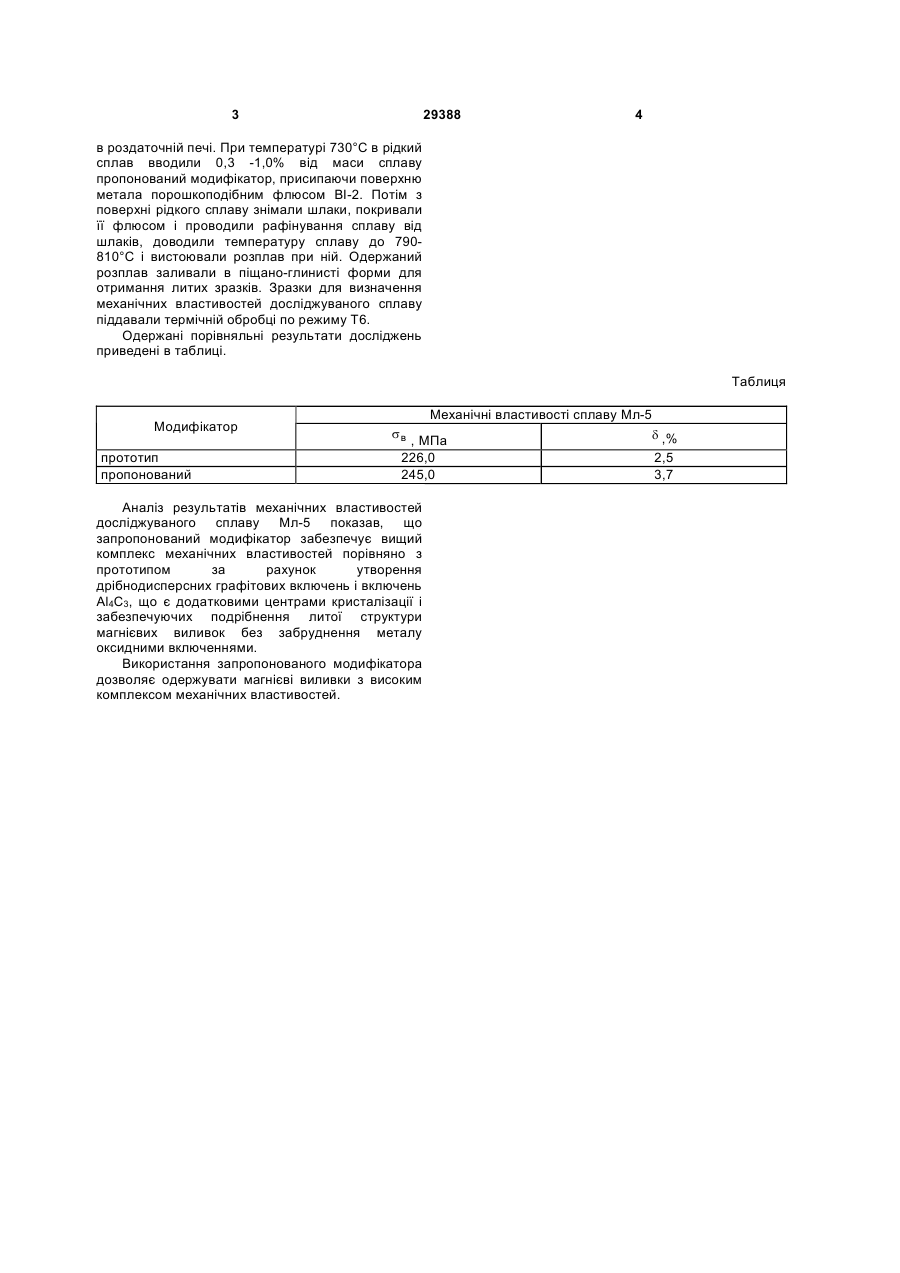

1. Спосіб модифікування магнієвих сплавів, що включає приготування розплаву і модифікування його, який відрізняється тим, що як модифікатор використовують суміш із вуглецю, золи, води при наступному співвідношенні компонентів, ваг. %: вуглець - не менше 99,0 зола - не більше 0,9 вода - не більше 0,1. 2. Спосіб модифікування магнієвих сплавів за п. 1., який відрізняється тим, що фракційний склад модифікатора повинен бути не більше 0,5 мм. (19) (21) u200710526 (22) 24.09.2007 (24) 10.01.2008 (72) ШАЛОМЄЄВ ВАДИМ АНАТОЛІЙОВИЧ, UA, ЦИВІРКО ЕДУАРД ІВАНОВИЧ, UA, ЖЕМАНЮК ПАВЛО ДМИТРОВИЧ, UA, ЛУКІНОВ ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, КЛОЧИХІН ВОЛОДИМИР ВАЛЕРІЙОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МОТОР СІЧ", UA (56) 3 29388 4 в роздаточній печі. При температурі 730°С в рідкий сплав вводили 0,3 -1,0% від маси сплаву пропонований модифікатор, присипаючи поверхню метала порошкоподібним флюсом ВІ-2. Потім з поверхні рідкого сплаву знімали шлаки, покривали її флюсом і проводили рафінування сплаву від шлаків, доводили температуру сплаву до 790810°С і вистоювали розплав при ній. Одержаний розплав заливали в піщано-глинисті форми для отримання литих зразків. Зразки для визначення механічних властивостей досліджуваного сплаву піддавали термічній обробці по режиму Т6. Одержані порівняльні результати досліджень приведені в таблиці. Таблиця Модифікатор прототип пропонований Механічні властивості сплаву Мл-5 d ,% , МПа 226,0 2,5 245,0 3,7 sв Аналіз результатів механічних властивостей досліджуваного сплаву Мл-5 показав, що запропонований модифікатор забезпечує вищий комплекс механічних властивостей порівняно з прототипом за рахунок утворення дрібнодисперсних графітових включень і включень Аl4С3, що є додатковими центрами кристалізації і забезпечуючих подрібнення литої структури магнієвих виливок без забруднення металу оксидними включеннями. Використання запропонованого модифікатора дозволяє одержувати магнієві виливки з високим комплексом механічних властивостей.
ДивитисяДодаткова інформація
Назва патенту англійськоюProcess for magnesium alloys modification
Автори англійськоюShalomeev Vadym Anatoliiovych, Tsyvirko Eduard Ivanovych, Zhemaniuk Pavlo Dmytrovych, Lukinov Volodymyr Volodymyrovych, Klochykhin Volodymyr Valeriiovych
Назва патенту російськоюСпособ модификации магниевых сплавов
Автори російськоюШаломеев Вадим Анатольевич, Цывирко Эдуард Иванович, Жеманюк Павел Дмитриевич, Лукинов Владимир Владимирович, Клочихин Владимир Валериевич
МПК / Мітки
МПК: C22F 1/06
Мітки: спосіб, магнієвих, модифікування, сплавів
Код посилання
<a href="https://ua.patents.su/2-29388-sposib-modifikuvannya-magniehvikh-splaviv.html" target="_blank" rel="follow" title="База патентів України">Спосіб модифікування магнієвих сплавів</a>
Спосіб поверхневого модифікування магнієвих сплавів
Номер патенту: 29386
Опубліковано: 10.01.2008
Автори: Клочихін Володимир Валерійович, Цивірко Едуард Іванович, Лукінов Володимир Володимирович, Шаломєєв Вадим Анатолійович, Жеманюк Павло Дмитрович
МПК: C22F 1/06
Мітки: модифікування, поверхневого, спосіб, магнієвих, сплавів
Формула / Реферат:
1. Спосіб поверхневого модифікування магнієвих сплавів, що включає приготування розплаву, рафінування його і модифікування графітом, який відрізняється тим, що графіт наносять на поверхню ливарної форми безпосередньо перед просушуванням і складанням.2. Спосіб за п. 1, який відрізняється тим, що використовують графіт фракції до 0,5 мм.
Флюс для виплавки магнієвих сплавів
Номер патенту: 29387
Опубліковано: 10.01.2008
Автори: Цивірко Едуард Іванович, Жеманюк Павло Дмитрович, Шаломєєв Вадим Анатолійович, Клочихін Володимир Валерійович, Лукінов Володимир Володимирович
Мітки: виплавки, сплавів, флюс, магнієвих
Формула / Реферат:
Флюс для виплавки магнієвих сплавів, що містить хлорид калію, хлорид магнію, хлорид кальцію, який відрізняється тим, що він додатково містить хлорид заліза, хлорид натрію, хлорид алюмінію, хлорид титану, хлорид хрому, хлорид марганцю, оксид кремнію, вуглець, рідкісноземельні метали при наступному співвідношенні компонентів, ваг. %: хлорид калію (КС1) 23-25 хлорид магнію (MgCl2) ...
Склад для модифікування алюмінієвих сплавів
Номер патенту: 28570
Опубліковано: 10.12.2007
Автори: Калініна Наталія Євграфівна, Кавац Денис Анатолійович, Федючук Олександр Костянтинович, Кавац Олег Анатолійович
МПК: C22C 1/00
Мітки: модифікування, сплавів, алюмінієвих, склад
Формула / Реферат:
Склад для модифікування алюмінієвих сплавів, що містить карбід кремнію з розміром частинок 0,01-1,00 мкм, який відрізняється тим, що додатково містить порошок алюмінію при наступному співвідношенні компонентів, мас. %: карбід кремнію 24-26 алюміній решта.
Модифікатор для магнієвих сплавів
Номер патенту: 42397
Опубліковано: 15.10.2001
Автори: Чернега Дмитро Федорович, Кудь Петро Денисович, Сороченко Віталій Федорович, Тарасюк Світлана Володимирівна
Мітки: модифікатор, магнієвих, сплавів
Формула / Реферат:
Модифікатор для магнієвих сплавів , що включає зміцнюючи тугоплавкі ультрадисперсні частинки та каталізатор, який відрізняється тим, що він додатково містить криоліт та хлористий барій, як зміцнюючи тугоплавкі ультрадисперсні частинки використовують оксид скандію, а каталізатором служить гексафторцирдсонат калію, причому вище перераховані компоненти знаходяться відповідно у співвідношенні 0,4 : 0,45 : 1 : 2,2 в кількості 0,2 - 0,3 % мас. від...
Спосіб модифікування ливарних алюмінієвих сплавів підвищеної корозійної стійкості
Номер патенту: 47144
Опубліковано: 17.06.2002
Автори: Кудь Петро Денисович, Чернега Дмитро Федорович, Сороченко Віталій Федорович
МПК: C22C 21/06
Мітки: модифікування, підвищеної, алюмінієвих, корозійної, ливарних, сплавів, спосіб, стійкості
Формула / Реферат:
Спосіб модифікування ливарних алюмінієвих сплавів підвищеної корозійної стійкості, що включає введення у ливарні сплави цирконію, який відрізняється тим, що в сплав вводять цирконій у вигляді безлігатурного модифікатора гексафторцирконату калію у кількості 0,1-0,9 % мас.
Попередній патент: Флюс для виплавки магнієвих сплавів
Наступний патент: Спосіб контролю зносу шліцьових з’єднань газотурбінних двигунів
Випадковий патент: Спосіб магнітного управління формуванням валика при дуговій наплавці стрічковим електродом та пристрій для його реалізації
