Спосіб контролю зносу шліцьових з’єднань газотурбінних двигунів
Номер патенту: 29390
Опубліковано: 10.01.2008
Автори: Вороб'йов Віктор Іванович, Баштовий Сергій Степанович, Штепа Олександр Федорович
Формула / Реферат
Спосіб контролю зносу шліцьових з'єднань газотурбінних двигунів, що включає порівняння параметрів випробуваного й еталонного двигунів, який відрізняється тим, що як параметр порівняння є кут вільного прокручування ротора двигуна, для визначення якого тимчасово стопорять ротор одного з агрегатів, наприклад генератора, а сумарну фактичну величину зносу шліців визначають по збільшенню цього кута в порівнянні з еталонною величиною.
Текст

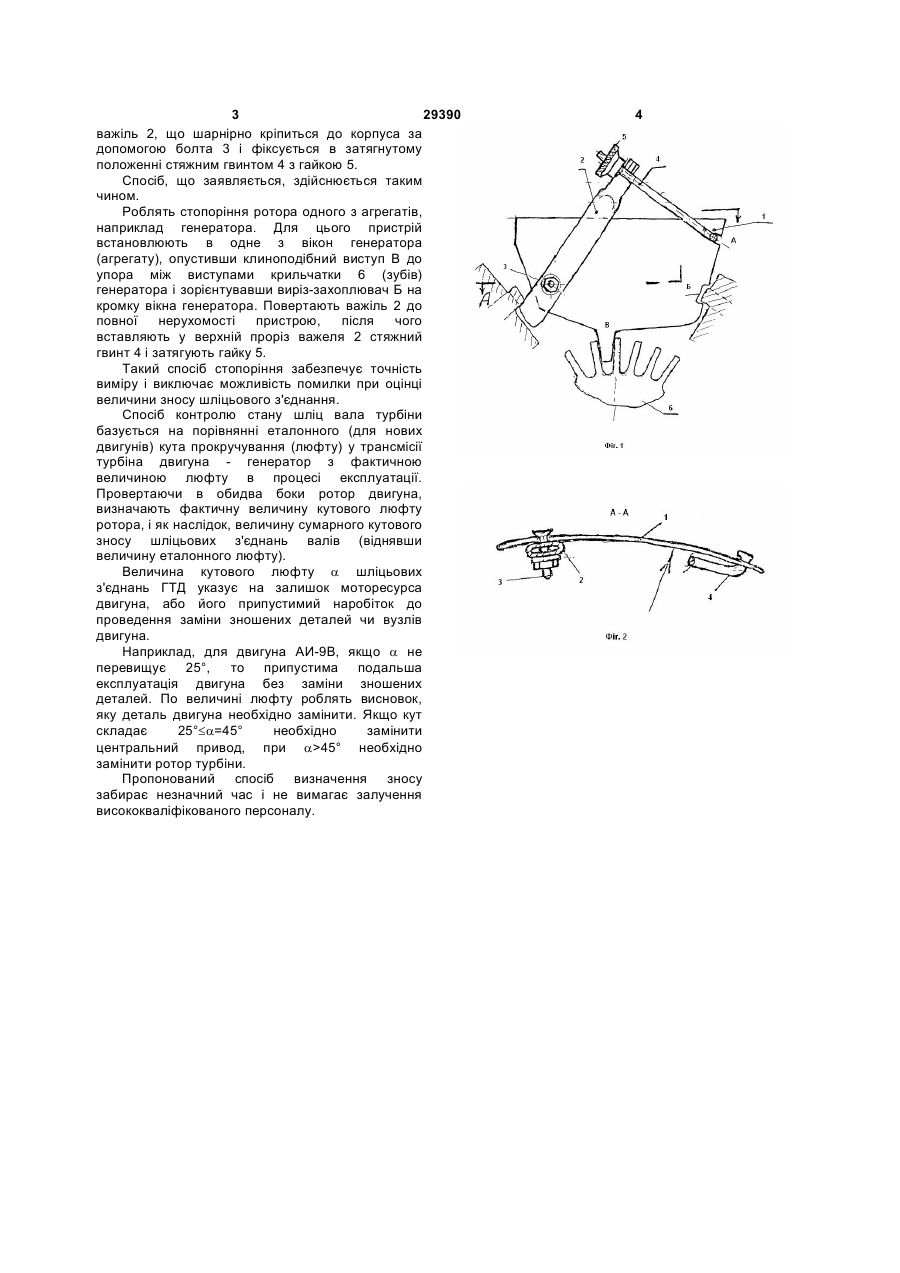

Спосіб контролю зносу шліцьових з'єднань газотурбінних двигунів, що включає порівняння параметрів випробуваного й еталонного двигунів, який відрізняється тим, що як параметр порівняння є кут вільного прокручування ротора двигуна, для визначення якого тимчасово стопорять ротор одного з агрегатів, наприклад генератора, а сумарну фактичну величину зносу шліців визначають по збільшенню цього кута в порівнянні з еталонною величиною. (19) (21) u200710538 (22) 24.09.2007 (24) 10.01.2008 (72) БАШТОВИЙ СЕРГІЙ СТЕПАНОВИЧ, UA, ВОРОБЙОВ ВІКТОР ІВАНОВИЧ, UA, ШТЕПА ОЛЕКСАНДР ФЕДОРОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МОТОР СІЧ", UA (56) 3 29390 важіль 2, що шарнірно кріпиться до корпуса за допомогою болта 3 і фіксується в затягнутому положенні стяжним гвинтом 4 з гайкою 5. Спосіб, що заявляється, здійснюється таким чином. Роблять стопоріння ротора одного з агрегатів, наприклад генератора. Для цього пристрій встановлюють в одне з вікон генератора (агрегату), опустивши клиноподібний виступ В до упора між виступами крильчатки 6 (зубів) генератора і зорієнтувавши виріз-захоплювач Б на кромку вікна генератора. Повертають важіль 2 до повної нерухомості пристрою, після чого вставляють у верхній проріз важеля 2 стяжний гвинт 4 і затягують гайку 5. Такий спосіб стопоріння забезпечує точність виміру і виключає можливість помилки при оцінці величини зносу шліцьового з'єднання. Спосіб контролю стану шліц вала турбіни базується на порівнянні еталонного (для нових двигунів) кута прокручування (люфту) у трансмісії турбіна двигуна - генератор з фактичною величиною люфту в процесі експлуатації. Провертаючи в обидва боки ротор двигуна, визначають фактичну величину кутового люфту ротора, і як наслідок, величину сумарного кутового зносу шліцьових з'єднань валів (віднявши величину еталонного люфту). Величина кутового люфту a шліцьових з'єднань ГТД указує на залишок моторесурса двигуна, або його припустимий наробіток до проведення заміни зношених деталей чи вузлів двигуна. Наприклад, для двигуна АИ-9В, якщо a не перевищує 25°, то припустима подальша експлуатація двигуна без заміни зношених деталей. По величині люфту роблять висновок, яку деталь двигуна необхідно замінити. Якщо кут складає 25°£a=45° необхідно замінити центральний привод, при a>45° необхідно замінити ротор турбіни. Пропонований спосіб визначення зносу забирає незначний час і не вимагає залучення висококваліфікованого персоналу. 4
