Пружна муфта
Номер патенту: 29440
Опубліковано: 10.01.2008
Формула / Реферат
Пружна муфта, що містить співвісно розташовані втулкову і пальцеву півмуфти, а також рівномірно розташовані по колу пружні елементи, що з’єднують півмуфти і виконані в формі Z-подібних стрижневих пружин, які закріплені в радіальних пазах втулкової півмуфти з можливістю взаємодії з пальцями пальцевої півмуфти, яка відрізняється тим, що вона обладнана додатковими пружними елементами, які щонайменше по одному розташовані в радіальних пазах втулкової півмуфти під Z-подібними стрижневими пружинами і мають однакову з ними форму.
Текст

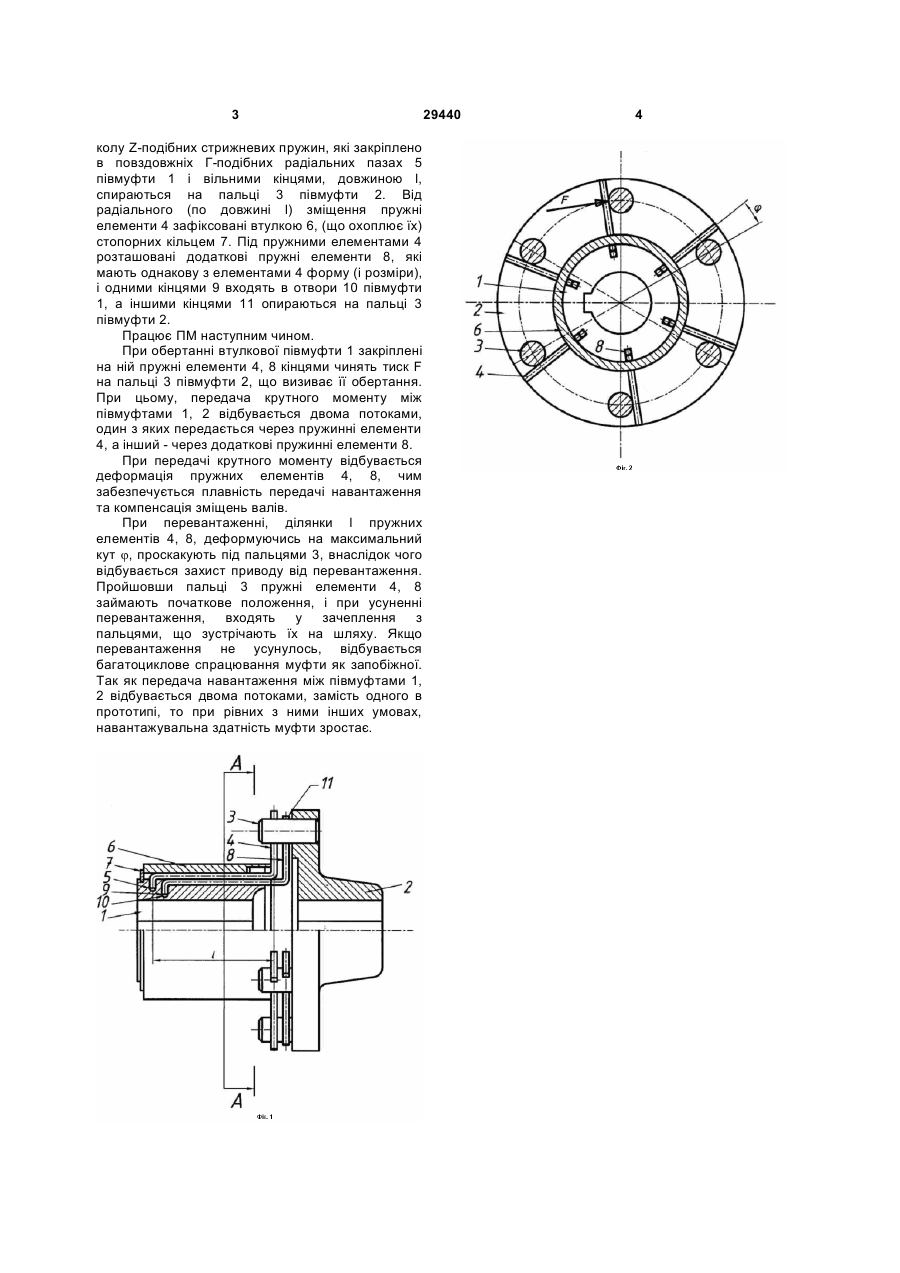

Пружна муфта, що містить співвісно розташовані втулкову і пальцеву півмуфти, а 3 колу Z-подібних стрижневих пружин, які закріплено в повздовжніх Г-подібних радіальних пазах 5 півмуфти 1 і вільними кінцями, довжиною l, спираються на пальці 3 півмуфти 2. Від радіального (по довжині l) зміщення пружні елементи 4 зафіксовані втулкою 6, (що охоплює їх) стопорних кільцем 7. Під пружними елементами 4 розташовані додаткові пружні елементи 8, які мають однакову з елементами 4 форму (і розміри), і одними кінцями 9 входять в отвори 10 півмуфти 1, а іншими кінцями 11 опираються на пальці 3 півмуфти 2. Працює ПМ наступним чином. При обертанні втулкової півмуфти 1 закріплені на ній пружні елементи 4, 8 кінцями чинять тиск F на пальці 3 півмуфти 2, що визиває її обертання. При цьому, передача крутного моменту між півмуфтами 1, 2 відбувається двома потоками, один з яких передається через пружинні елементи 4, а інший - через додаткові пружинні елементи 8. При передачі крутного моменту відбувається деформація пружних елементів 4, 8, чим забезпечується плавність передачі навантаження та компенсація зміщень валів. При перевантаженні, ділянки l пружних елементів 4, 8, деформуючись на максимальний кут j, проскакують під пальцями 3, внаслідок чого відбувається захист приводу від перевантаження. Пройшовши пальці 3 пружні елементи 4, 8 займають початкове положення, і при усуненні перевантаження, входять у зачеплення з пальцями, що зустрічають їх на шляху. Якщо перевантаження не усунулось, відбувається багатоциклове спрацювання муфти як запобіжної. Так як передача навантаження між півмуфтами 1, 2 відбувається двома потоками, замість одного в прототипі, то при рівних з ними інших умовах, навантажувальна здатність муфти зростає. 29440 4
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch
Автори англійськоюTryvailo Mykhailo Semenovych, Drach Andrii Olehovych
Назва патенту російськоюУпругая муфта
Автори російськоюТривайло Михаил Семенович, Драч Андрей Олегович
МПК / Мітки
МПК: F16D 3/50
Код посилання
<a href="https://ua.patents.su/2-29440-pruzhna-mufta.html" target="_blank" rel="follow" title="База патентів України">Пружна муфта</a>
Пружна муфта
Номер патенту: 26913
Опубліковано: 10.10.2007
Автори: Тривайло Михайло Семенович, Герасимов Георгій Всеволодович, Беспалов Андрій Анатолійович
МПК: F16D 3/50
Формула / Реферат:
Пружна муфта, що містить співвісно розташовані втулкову і пальцеву півмуфти, а також рівномірно розташовані по колу з'єднуючі півмуфти пружні елементи в формі Z-подібних стрижневих пружин, які закріплені в радіальних пазах втулкової півмуфти з можливістю взаємодії з пальцями пальцевої півмуфти, яка відрізняється тим, що пальці пальцевої півмуфти розташовані з періодично змінним в коловому напрямку кроком.
Пружна постійна механічна муфта
Номер патенту: 66390
Опубліковано: 17.05.2004
Автори: Голуб Василь Федорович, Івченко Юрій Семенович
МПК: F16D 3/50
Мітки: муфта, механічна, постійна, пружна
Формула / Реферат:
Пружна постійна механічна муфта що містить дві півмуфти, жорстко зафіксовані на співвісних валах, що з'єднуються ними за допомогою змінних пружних елементів, яка відрізняється тим, що пружні елементи виконані зі сталевої гвинтової пружини, зануреної в пружний матеріал з низьким модулем пружності.
Пружна муфта
Номер патенту: 59612
Опубліковано: 15.09.2003
Автор: Скуба Іван Степанович
МПК: F16D 7/00
Формула / Реферат:
1. Пружна муфта, яка включає співвісно установлені ведучу і ведену півмуфти, між якими розміщена проставка, і з‘єднувальні пружні елементи у вигляді пластин, розташовані між півмуфтами і проставкою, причому півмуфти, проставка і кінці пластин з‘єднані кріпильними елементами, яка відрізняється тим, що пластини установлені на відстані одна від одної, створюючи розімкнутий контур пружних елементів, при цьому кінці пластин, закріплені на...
Пружна муфта
Номер патенту: 6839
Опубліковано: 16.05.2005
Автори: Ємець Андрій Анатолійович, Тарабрін Олександр Іванович, Щербак Юрій Георгієвич, Гапонов Сергій Андрійович
МПК: F16D 3/50
Формула / Реферат:
Пружна муфта, що складається з ведучої півмуфти з поздовжніми пазами та веденої півмуфти, яка, в свою чергу, містить передній і задній диски, розділові клиноподібні вставки та зовнішню обичайку, пружнодемпфірувальних елементів, розташованих в пазах ведучої півмуфти і просторах між клиноподібними розділовими вставками, а також деталей монтажу і фіксації, яка відрізняється тим, що пружнодемпфірувальні елементи виконані у вигляді плоского...
Муфта пружна
Номер патенту: 983
Опубліковано: 16.07.2001
Автори: Таран Олександр Іванович, Хоренко Павло Станіславович, Бакши Павло Олександрович
МПК: F16D 3/00
Формула / Реферат:
1. Муфта пружна, яка містить ведучу і ведену півмуфти, сполучні конічні пальці, втулки розпірні і втулки пружні, яка відрізняється тим, що муфта постачена привідною ресорою, яка встановлена на хвостовику веденої півмуфти за допомогою шліцьового з'єднання і зафіксована від осьового переміщення стопорним кільцем, при цьому у фланці веденої півмуфти виконана глуха розточка для забезпечення можливості монтажу (демонтажу) ресори.2. Муфта...
