Пружна муфта

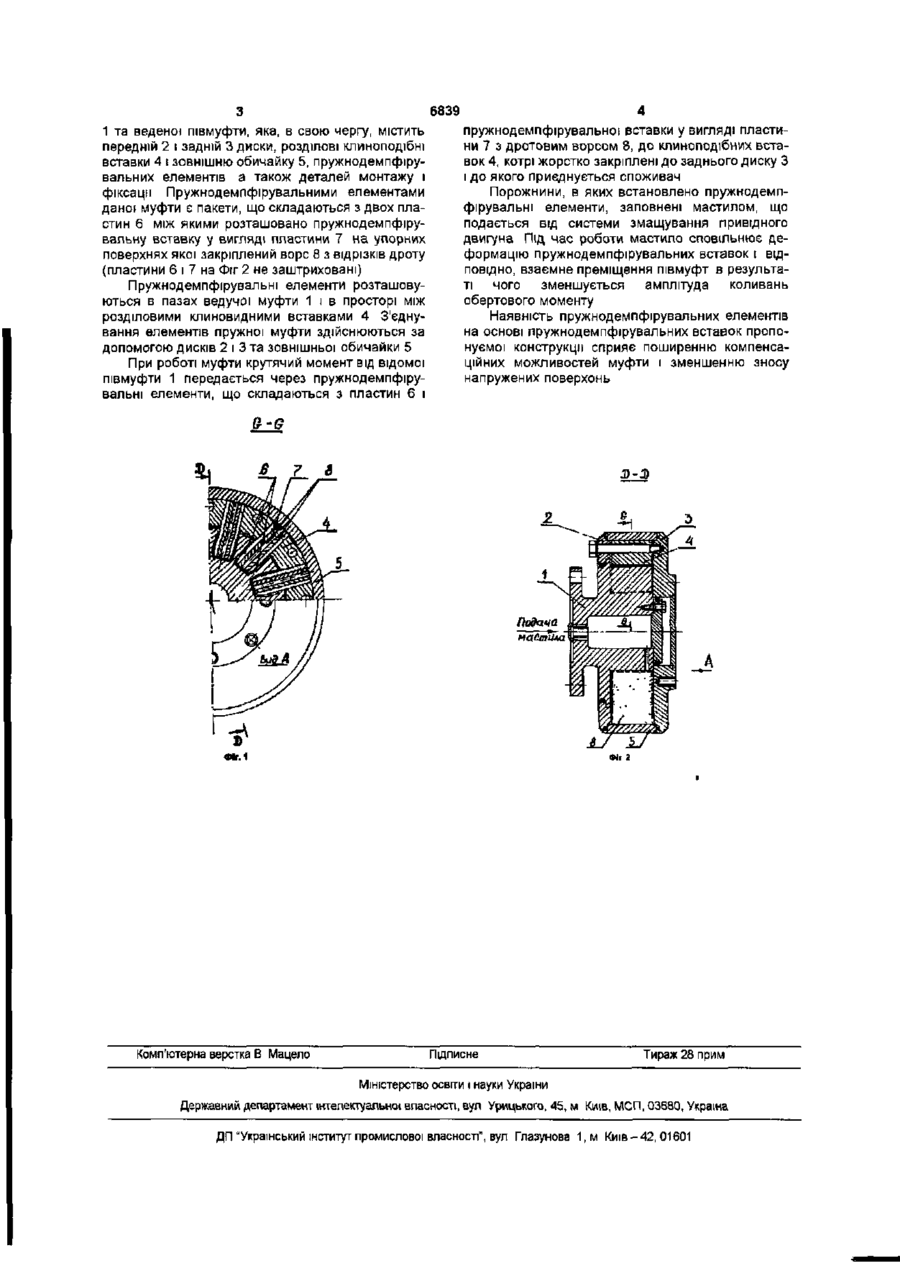

Пружна муфта, що складається з ведучої півмуфти з поздовжніми пазами та веденої півмуфти, Корисна модель відноситься до галузі машинобудування та може використовуватися для передачі обертового руху від привідного двигуна до споживача (насоса, компресора, гребного гвинта тощо), коли допускається деяке відхилення осей валів елементів комплексу двигун-споживач у радіально-осьовому напрямку ВІДОМІ конструкції муфт, що забезпечують компенсацію передаточного моменту а саме пружні втулочно-пальцеві муфти [див Анурьев В И Справочник конструктора-машин о строителя В 3-х томах Т 2 - 5изд , перераб и доп - М Машиностроение, 1978 - С 189-190], пружні муфти із зіркою (там же, с 191-195), пружні муфти з тороподібною оболонкою (там же, с 195-198) та ін Найближчим аналогом корисної моделі є конструкція пружної компенсуючої муфти з металевими пружинними елементами типу „Гейслінгер" [див Судовые энергетические установки / Г А Артемов, В П Волошин, Ю В Захаров, А Я Шквар - Л Судостроение, 1987, с 91, рис 3 24] Муфта складається з ведучої півмуфти з поздовжніми пазами та веденої півмуфти, яка, в свою чергу, містить передній і задній диски, розділові клиноподібні вставки та зовнішню обичайку, пружнодемпфірувальних елементів, розташованих в пазах ведучої півмуфти і просторах між клиноподібними розділовими вставками, а також деталей монтажу і фіксації При цьому пружнодемпфірувальними елементами є пакети плоских пружин, що поєднують ведучу та ведену півмуфти яка, в свою чергу, містить передній і задній диски, розділові клиноподібні вставки та зовнішню обичайку, пружнодемпфірувальних елементів, розташованих в пазах ведучої півмуфти і просторах між клиноподібними розділовими вставками, а також деталей монтажу і фіксації, яка відрізняється тим, що пружнодемпфірувальні елементи виконані у вигляді плоского пакета, що складається з двох пластин, між якими розташована пружнодемпфірувальна вставка у вигляді пластини, на упорних поверхнях якої закріплений ворс з відрізків дроту Недоліком наведеної конструкції є складність виготовлення пакетів плоских пружин з наперед заданими пружними властивостями, а також незначні компенсаційні можливості пружнодемпфірувальних елементів Задача корисної моделі полягає в спрощенні конструкції пружної муфти і розширенні п компенсаційних можливостей Для вирішення даної задачі у пружній муфті, що складається з ведучої півмуфти з поздовжніми пазами та веденої півмуфти, яка, в свою чергу, містить передній і задній диски розділові клиноподібні вставки та зовнішню обичайку, пружнодемпфірувальних елементів розташованих в пазах ведучої півмуфти і просторах між клиноподібними розділовими вставками, а також деталей монтажу і фіксації, пружнодемпфірувальні елементи виконані у вигляді плоского пакету, що складається з двох пластин, між якими розташовано пружнодемпфірувальну вставку у вигляді пластини, на упорних поверхнях якої закріплений ворс з відрізків дроту Застосування пружнодемпфірувальних елементів на основі пружнодемпфірувальних вставок з дротовим ворсом спрощує конструкцію муфти, поширює и компенсаційні можливості та зменшує знос напружених поверхонь На Фіг 1 зображено розріз G-G та вид А пружної муфти на Фіг 2, на Фіг 2 - розріз D-D на Фіг 1 Пружна муфта складається з ведучої півмуфти СО 00 (О о> 6839 1 та веденої півмуфти, яка, в свою чергу, містить передній 2 і задній 3 диски, розділові клиноподібні вставки 4 і зовнішню обичайку 5, пружнодемпфірувальних елементів а також деталей монтажу і фіксації Пружнодемпфірувальними елементами даної муфти є пакети, що складаються з двох пластин 6 між якими розташовано пружнодемпфірувальну вставку у вигляді пластини 7 на упорних поверхнях якої закріплений ворс 8 з відрізків дроту (пластини 6 і 7 на Фіг 2 не заштриховані) Пружнодемпфірувальні елементи розташовуються в пазах ведучої муфти 1 і в просторі між розділовими клиновидними вставками 4 З'єднування елементів пружної муфти здійснюються за допомогою дисків 2 і 3 та зовнішньої обичайки 5 При роботі муфти крутячий момент від відомої півмуфти 1 передається через пружнодемпфірувальні елементи, що складаються з пластин 6 і пружнодемпфірувальної вставки у вигляді пластини 7 з дротовим ворсом 8, до клиноподібних вставок 4, котрі жорстко закріплені до заднього диску З і до якого приєднується споживач Порожнини, в яких встановлено пружнодемпфірувальні елементи, заповнені мастилом, що подається від системи змащування привідного двигуна Під час роботи мастило сповільнює деформацію пружнодемпфірувальних вставок і ВІДПОВІДНО, взаємне преміщення півмуфт в результаті чого зменшується амплітуда коливань обертового моменту Наявність пружнодемпфірувальних елементів на основі пружнодемпфірувальних вставок пропонуємої конструкції сприяє поширенню компенсаційних можливостей муфти і зменшенню зносу напружених поверхонь Q--G 3-3) «г.1 Комп'ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова 1,м Київ-42, 01601
