Пружна муфта

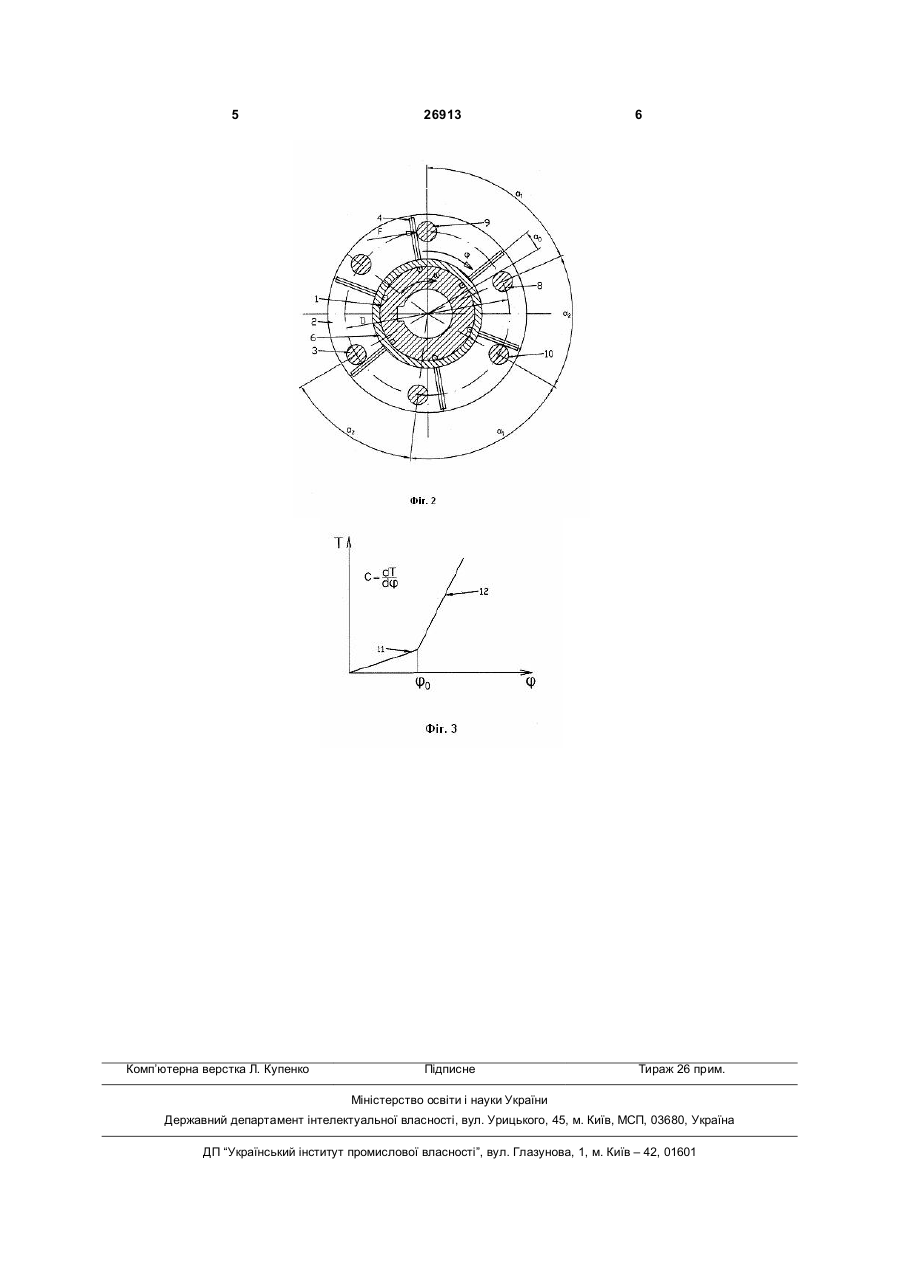

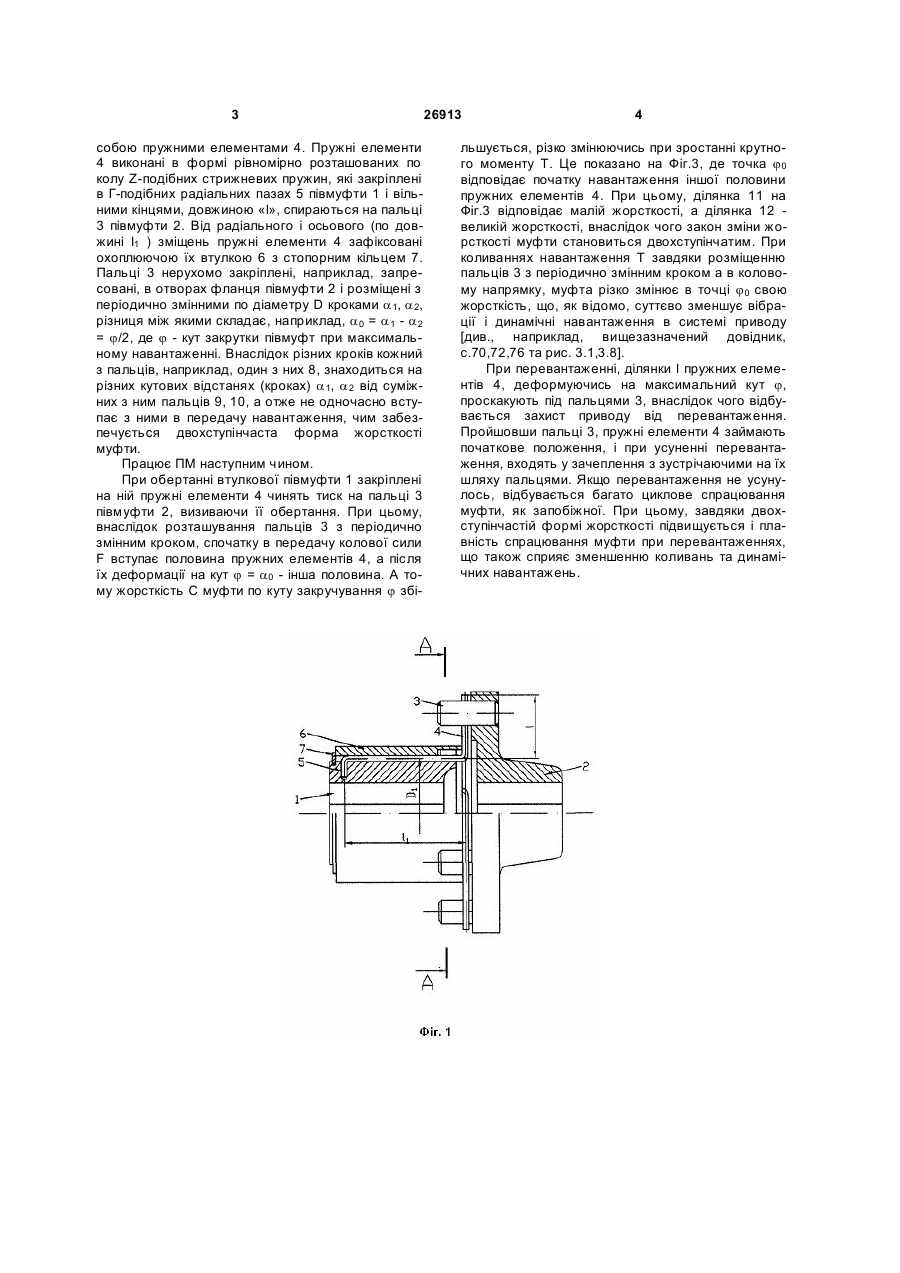

Пружна муфта, що містить співвісно розташовані втулкову і пальцеву півмуфти, а також рівномірно розташовані по колу з'єднуючі півмуфти пружні елементи в формі Z-подібних стрижневих пружин, які закріплені в радіальних пазах втулкової півмуфти з можливістю взаємодії з пальцями пальцевої півмуфти, яка відрізняється тим, що пальці пальцевої півмуфти розташовані з періодично змінним в коловому напрямку кроком. (19) (21) u200706053 (22) 31.05.2007 (24) 10.10.2007 (46) 10.10.2007, Бюл. № 16, 2007 р. (72) Тривайло Михайло Семенович, Герасимов Георгій Всеволодович, Беспалов Андрій Анатолійович (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 собою пружними елементами 4. Пружні елементи 4 виконані в формі рівномірно розташованих по колу Z-подібних стрижневих пружин, які закріплені в Г-подібних радіальних пазах 5 півмуфти 1 і вільними кінцями, довжиною «l», спираються на пальці 3 півмуфти 2. Від радіального і осьового (по довжині l1 ) зміщень пружні елементи 4 зафіксовані охоплюючою їх втулкою 6 з стопорним кільцем 7. Пальці 3 нерухомо закріплені, наприклад, запресовані, в отворах фланця півмуфти 2 і розміщені з періодично змінними по діаметру D кроками a 1, a 2, різниця між якими складає, наприклад, a 0 = a 1 - a 2 = j/2, де j - кут закрутки півмуфт при максимальному навантаженні. Внаслідок різних кроків кожний з пальців, наприклад, один з них 8, знаходиться на різних кутових відстанях (кроках) a 1, a 2 від суміжних з ним пальців 9, 10, а отже не одночасно вступає з ними в передачу навантаження, чим забезпечується двохступінчаста форма жорсткості муфти. Працює ПМ наступним чином. При обертанні втулкової півмуфти 1 закріплені на ній пружні елементи 4 чинять тиск на пальці 3 півмуфти 2, визиваючи її обертання. При цьому, внаслідок розташування пальців 3 з періодично змінним кроком, спочатку в передачу колової сили F вступає половина пружних елементів 4, а після їх деформації на кут j = a0 - інша половина. А тому жорсткість С муфти по куту закручування j збі 26913 4 льшується, різко змінюючись при зростанні крутного моменту Т. Це показано на Фіг.3, де точка j0 відповідає початку навантаження іншої половини пружних елементів 4. При цьому, ділянка 11 на Фіг.3 відповідає малій жорсткості, а ділянка 12 великій жорсткості, внаслідок чого закон зміни жорсткості муфти становиться двохступінчатим. При коливаннях навантаження Т завдяки розміщенню пальців 3 з періодично змінним кроком а в коловому напрямку, муфта різко змінює в точці j0 свою жорсткість, що, як відомо, суттєво зменшує вібрації і динамічні навантаження в системі приводу [див., наприклад, вищезазначений довідник, с.70,72,76 та рис. 3.1,3.8]. При перевантаженні, ділянки l пружних елементів 4, деформуючись на максимальний кут j, проскакують під пальцями 3, внаслідок чого відбувається захист приводу від перевантаження. Пройшовши пальці 3, пружні елементи 4 займають початкове положення, і при усуненні перевантаження, входять у зачеплення з зустрічаючими на їх шляху пальцями. Якщо перевантаження не усунулось, відбувається багато циклове спрацювання муфти, як запобіжної. При цьому, завдяки двохступінчастій формі жорсткості підвищується і плавність спрацювання муфти при перевантаженнях, що також сприяє зменшенню коливань та динамічних навантажень. 5 Комп’ютерна верстка Л. Купенко 26913 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
