Стаціонарний регульований упор

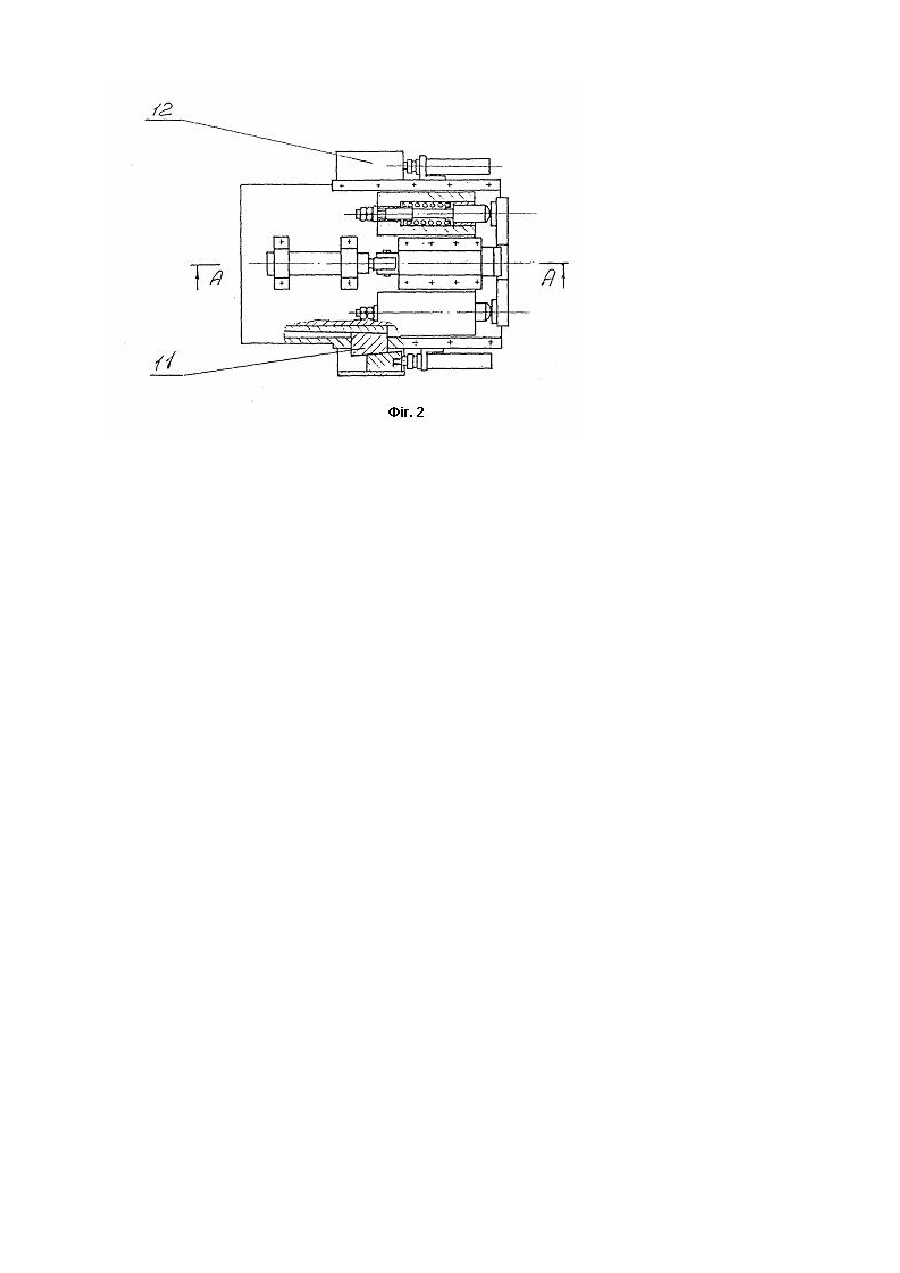

Винахід відноситься до галузі прокатного виробництва, зокрема до пристроїв для укладання листів у пакети в агрегатах поперечного різання. Відомим є стаціонарний регульований упор електромагнітного листоукладача рольгангового типу для гасіння кінетичної енергії листів, що рухаються, та укладання їх у пакети, який описано в брошюрі ["Сучасні конструкції укладачів листового прокату в СРСР і за кордоном", І-69-ІІ, НИИ ИНФОРМТЯЖМАШ, Москва, 1969. стор.58-62, фіг. 15 (див. додаток)]. Недоліком цієї конструкції є збільшені габарити по довжині, підвищена трудомісткість виготовлення та ремонту через наявність гвинтової пари переміщення каретки упора від електромеханічного приводу. Завдання винаходу - зниження трудомісткості демонтажу та усування динамічних ударних навантажень. На фіг.1 наведено стаціонарний регульований упор, розріз А- А на фіг.2. На фіг.2 - вид у плані. Стаціонарний регульований упор містить основу 1, каретку 3, направляючі основи, гідроциліндр 2, серги 10, 8 та палець 9, встановлений у бобишках каретки 3, який одночасно є шарніром повороту щита 7, що спирається на пружинні амортизатори 6. На каретці 3 встановлено досилач 5 з пневмоциліндром 4. Для зниження трудомісткості при демонтажу гідроциліндра 2 серга виконана із корпусу 10 та кришки 8 з вертикальним розніманням по осі пальця 9. Для усунення впливу динамічних ударних навантажень на гідроциліндр 2 при гасінні кінематичної енергії листів, що рухаються, каретка 3 затискується 3 двох боків до основи 1 клиновими гідрозатискачем 11. Платформа 3 гідроциліндрами 2 піднімається у крайнє верхнє положення. Стаціонарний регульований упор працює таким чином. В залежності від довжини листів, що укладаються в листоукладачі, каретка 3 встановлюється гідроциліндром 2 в необхідне положення з наступним затисканням до основи 1 клиновими гідрозатискачами 11. Під час ударів листів щит повертається навколо пальця 9, діючи при цьому на пружинні амортизатори 6, які гасять кінетичну енергію листів, що рухаються. Для отримання рівних торців пакету, листи досилаються до силачем 5 до заднього упора. При зміні довжини листів стаціонарний упор переналагоджується. При цьому розклинюються клинові гідрозатискачі 11, звільнюючи каретки 3, ігідроциліндром 2 каретка переміщується у нове положення з наступним затисканням клиновими гідрозатискачами.
