Стіл піднімальний електромагнітного листоукладача рольгангового типу

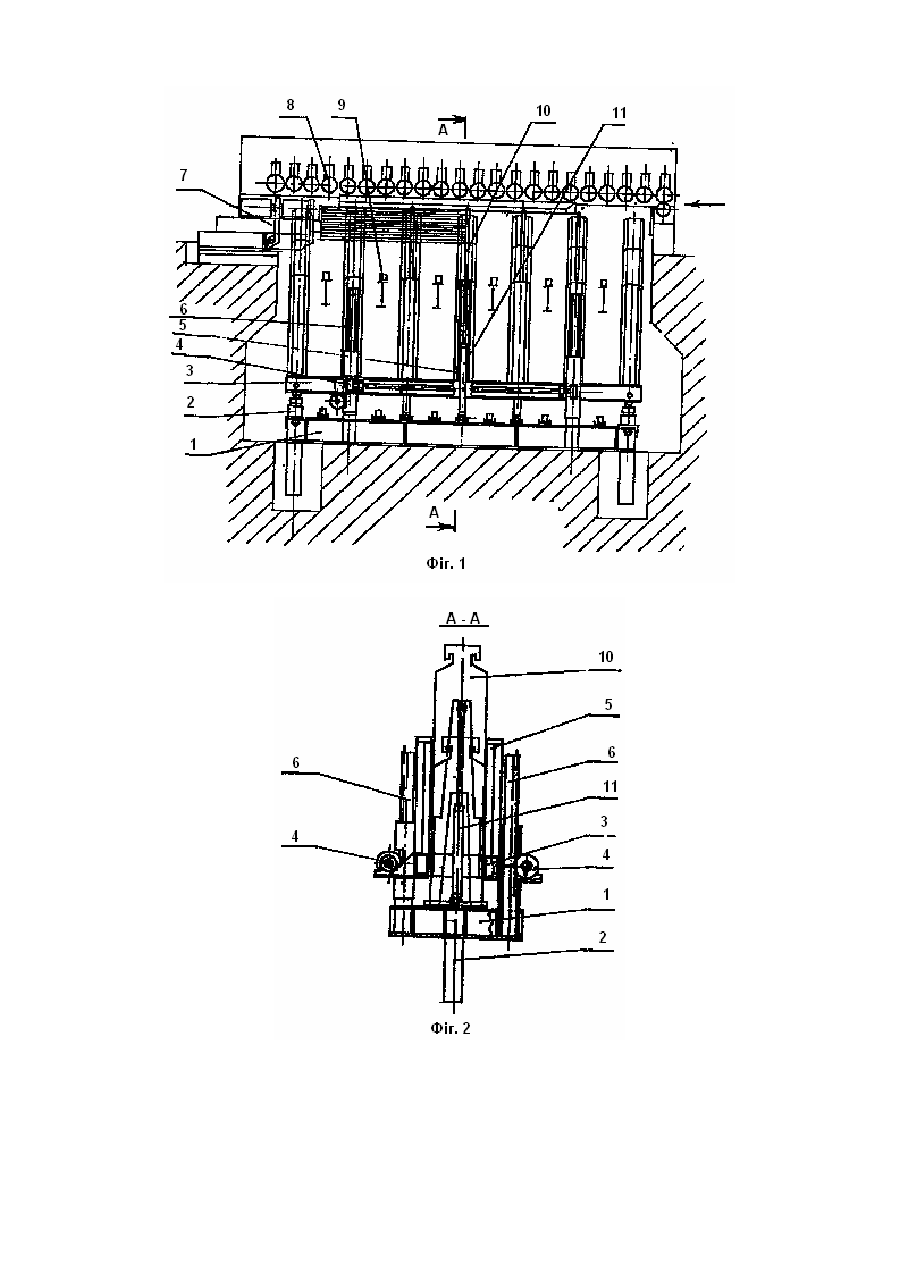

Корисна модель відноситься до галузі прокатного виробництва, зокрема до пристроїв для укладання листів у пакети в агрегатах поперечного різання. Відомим є стіл піднімальний електромагнітного листоукладача рольгангового типу для укладання листів у пакети, який описано в брошюрі ["Сучасні конструкції укладачів листового прокату в СРСР та за кордоном", I-69-ІІ, НИИИНФОРМТЯЖМАШ, Москва,1969. стор.58-62, фіг. 15.]. Недоліком цієї конструкції є обмеженість піднімання стола, що зумовлена конструктивною рисою важільної системи, збільшений габарит по висоті, а також необхідність переставляти задній упор в залежності від довжин листів, які укладаються. При цьому упор вводиться у лаги піднімального стола між роликами електромагнітного рольганга листоукладача з застосуванням ненебезпечних ручни х прийомів роботи за допомогою вантажопідйомних засобів, що збільшує підготовчий час, скорочуючи цим продуктивність агрегатів поперечного різання. Відомим є піднімальний стіл для укладання листів у пакети, який описано у книзі ["Адьюстаж толстолистових станов" В.С.Терентьев, М.Б.Цалюк, Свердловск, "Металургиздат", 1961, стр. 318, 319, фіг. 161.]. Недоліком цієї конструкції є збільшений габарит по висоті в зв’язку з кріпленням штанг-рейок до платформи стола та переміщення їх в направляючих втулках основи стола. Завдання корисної моделі - розширити технологічні можливості піднімального стола, скоротити габарит по висоті, усун ути ненебезпечну ручн у працю та забезпечити швидке дистанційне переналагодження за рахунок механізації та автоматизації процесу вибору позиції розташування заднього упора в залежності від довжини листів, які укладаються. Зазначене завдання досягається тим, що піднімання платформи здійснюється гідроциліндрами, а напрямні штанги-рейки жорстко закріплені у основі стола з установленням зубчасто-рейкових механізмів синхронізації, які взаємодіють з напрямними безпосередньо на платформі з лагами, оснащеними висувними задніми упорами з підніманням від гідроциліндрів, закріплених на основі. На фіг.1 наведено стіл піднімальний, загальний вид. На фіг.2 показано розріз А-А на фіг.1. Стіл піднімальний містить основу 1 з жорстко закріпленими напрямними 6, по яким гідроциліндрами 2 переміщується платформа 3 з зубчасто-рейковими механізмами синхронізації 4 з лагами 5, оснащеними висувними задніми упорами 10 з гідроциліндрами 11, закріпленими на основі 1. Стіл піднімальний електромагнітного листоукладача рольгангового типу працює таким чином. У вихідному положенні усі задні упори 10 заглиблені у порожнини лаг 5 платформи 3. В залежності від конкретної довжини листів оператором з пульту керування вистановлюється каретка з щитом переднього стаціонарного упора 10 у крайнє верхнє положення. Решта задніх упорів, які не приймають участі у роботі, знаходиться у крайньому нижньому положенні, тобто заглиблені у лагах 5 платформи 3. Платформа 3 гідроциліндрами 2 піднімається у крайнє верхнє положення. Листи електромагнітними роликами рольганга 8 листоукладача транспортуються до переднього упора 7 і, за рахунок обезструмовання електромагнітних роликів, падають між щитом переднього упора 7 та заднім упором 10 на лаги 5 платформи 3 піднімального стола або на попередній лист. Для отримання рівних торців пакета по довжині листи досилачем переднього упора 7 досилаються до заднього упора 10. Платформа 3 з лагами 5, по мірі набирання пакета, гідроциліндрами 2 по напрямним 6 поступово спускається униз. Після набору необхідного пакета листів платформа 3 опускається у крайнє нижнє положення і пакет лягає на ланцюги транспортера 9 з подальшим транспортуванням його убік. Після звільнення пакетом зони стола платформа знову піднімається у крайнє верхнє положення для приймання листів та формування їх в наступний пакет. При зміні довжини листів проводиться переналагодження переднього упора 7, раніш працювавший задній упор опускається в лазі у крайнє нижнє положення і висовується (у крайнє верхнє положення) інший задній упор в залежності від конкретної довжини листів.
