Упор для зупинки прокату на рольгангу

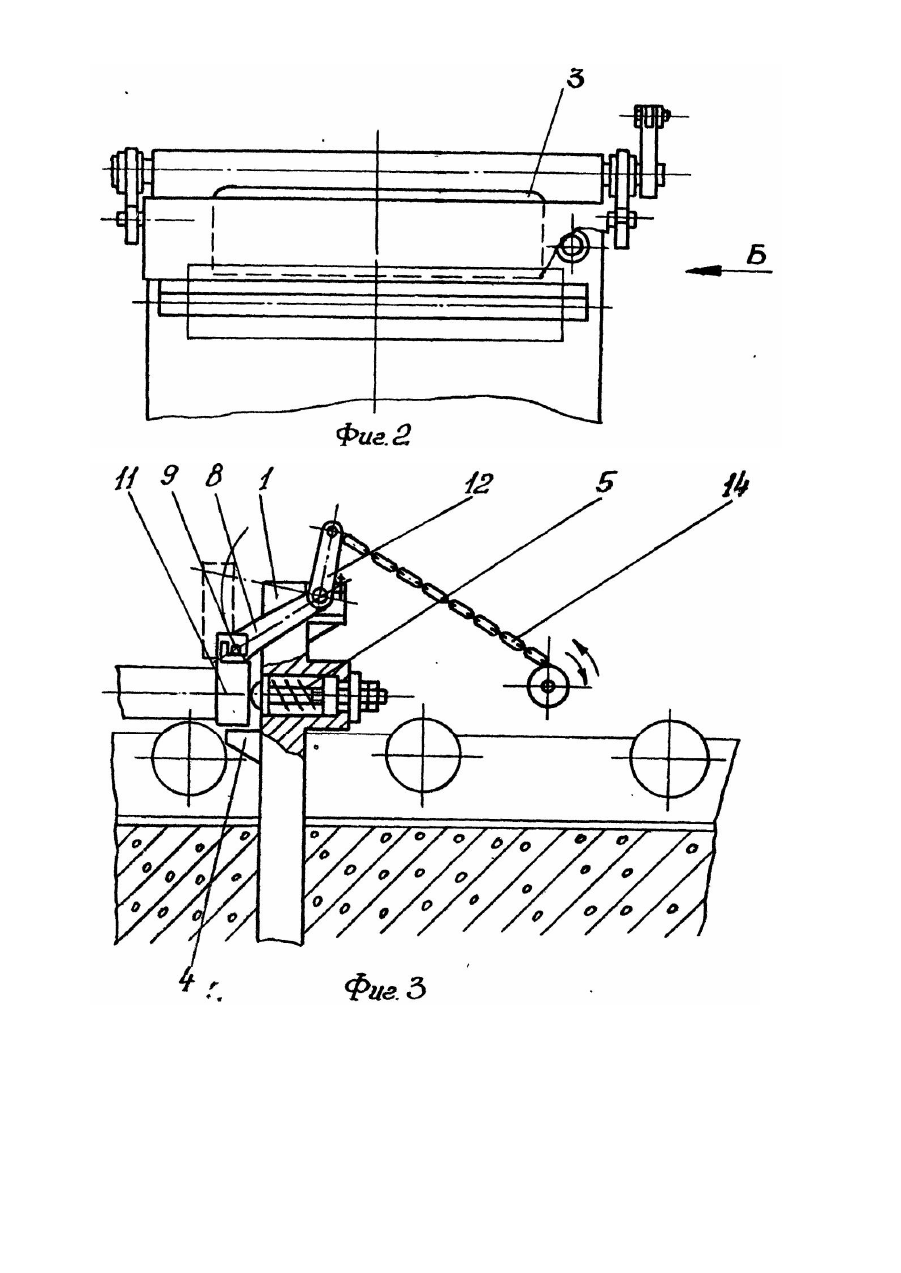

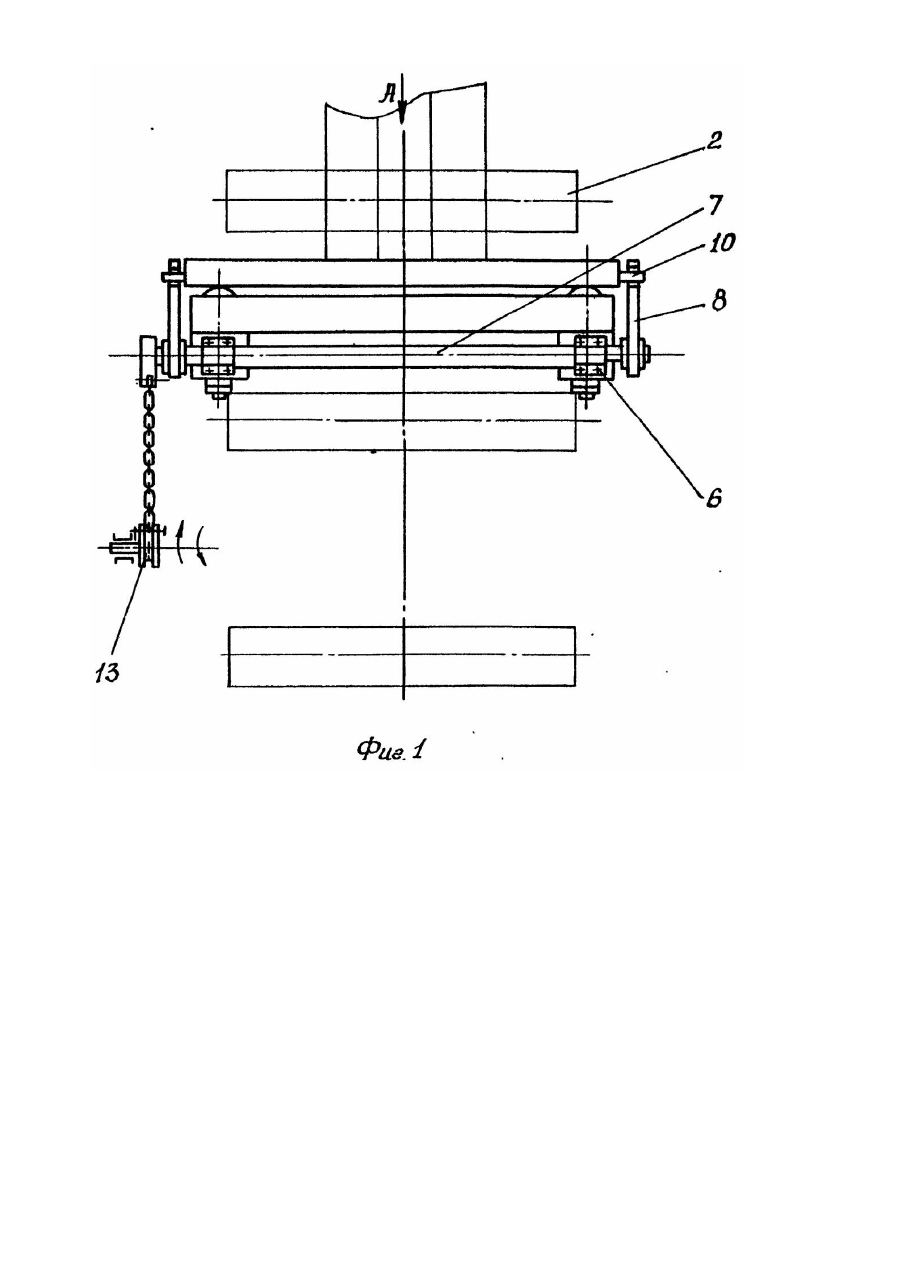

Изобретение относится к области оборудования прокатных станов для остановки движущегося по рольгангу проката. Наиболее близким к заявляемому является упор, в котором на прямоугольной балке, соединенной с привядом поворота, расположен рычаг, снабженный на противоположном конце щитом (головкой) (1]. Недостатком известного упора является то, что упорный узел щит расположен на конце рычага, который при остановке движущегося проката воспринимает большие динамические нагрузки, а так как рычаг работает как консоль, в месте крепления рычага у балки появляются разрушающие силы. которые будут приводить к поломкам рычага. Кроме этого, упор имеет сложную конструкцию, например, для замены поломанного рычага необходимо выполнить разборку дополнительных узлов и только после этого рычаг снимается с поворотной балки. В основу изобретения поставлена задача усовершенствования упора для остановки проката на рольганге, путем замыкания силы удара в зоне щита и станины упора, чем устраняется воздействие динамических нагрузок на рычаг, в результате чего повышается надежность. Поставленная задача решается тем, что в упоре для остановки проката на рольганге, содержащем опускающийся щит, расположенный на станине и закрепленный выше центра тяжести через рычаги, связанные с приводом перемещения щита, и демпфер, согласно изобретению, щит снабжен цапфами, расположенными на его узких торцевых гранях, причем рычаги соединены с приводом гибким звеном. Расположение цапф на узких торцевых гранях и выше центра тяжести щита позволяет удерживать его на концах рычагов в вертикальном положении под собственным весом и при остановке проката. Удары от останавливаемого проката будут восприниматься щитом и станиной, а рычаги практически удар воспринимать не будут и поэтому практически не ломаются, т.к. цапфы на рычагах находятся в свободном состоянии, кроме этого соединения рычагов с приводом гибким звеном (например, тяговой целью) позволит избежать воздействие динамических нагрузок на привод во время остановки проката, т.к. в опущенном положении щита гибкое звено может быть в свободном состоянии (т.е. не натянуто), поэтому сила удара замыкается в зоне щита и станины упора. Такое решение позволит повысить эксплуатационную надежность упора. Т.к. упор имеет простую конструкцию, это позволяет без больших тр удозатрат заменить щит, рычаги и другие узлы, что обеспечивает удобство эксплуатации предложенного упора. На фиг. 1 изображен упор в плане; на фиг. 2 - вид "А": на фиг. 3 - вид "В". Упор содержит станину 1, установленную в бетонном основании под рольгангом 2, в верхней части которой имеется окно 3 для сквозной транспортировки раската по рольгангу 2. Станина 1 имеет опору 4, для демпфера 5 и в верхней части на обеих краях снабжена опорными подшипниками 6, в которых с возможностью поворота установлен вал 7. на валу 7 в одной плоскости жестко закреплены рычаги 8, в пазах 9 которых на цапфах 10 подвешен прямоугольный щит 11. Цапфы 10 щита 11 расположены на узких торцевых гранях щита и вы ше линии центра тяжести. На конце вала 7 в другой плоскости закреплен рычаг 12, который с барабаном 13 привода (привод условно не показан) соединен гибким звеном 14 (например, тяговой цепью). Упор работает следующим образом. В исходном положении щит 11 поднят над рольгангом 2 (на фиг. 3 изображено пунктирными линиями). Для остановки проката, движущегося по рольгангу 2 поворотом барабана 13 от привода против часовой стрелки под действием веса щита 11 поворачивается вал 7 с рычагами 8 и щит 11 опускается до соприкосновения с опорой 4 станины 1. При этом боковая грань щита 11 касается выступающей части демпферов 5, а гибкое звено 14 привода в этом положении ослаблено (провисает). В этом положении щита 11 производится остановка проката на рольганге 2. В момент соприкосновения проката со щитом 11 возможны провороты рычагов 8 и 12, а также перемещение гибкого звена 14. Т. как гибкое звено 14 имеет прогиб, то ударные нагрузки привод воспринимать не будет. Для осуществления сквозной транспортировки проката по рольгангу 2, барабан 13 привода поворачивают по часовой стрелке, при этом звено 14 наматывается на барабан 13 и через рычаг 12 проворачивается вал 7, а рычагами 8 поднимается щит 11 в исходное положение. Таким образом, открывается окно 3 станины 1 для прохода проката по рольгангу 2. Циклы повторяются. Предложенный упор имеет простую в изготовлении конструкцию, надежную и удобную в эксплуатации, которое можно использовать на всех рольгангах прокатных станов для остановки проката.
