Сполука для з’єднання металевої арматури з високовольтним ізолятором

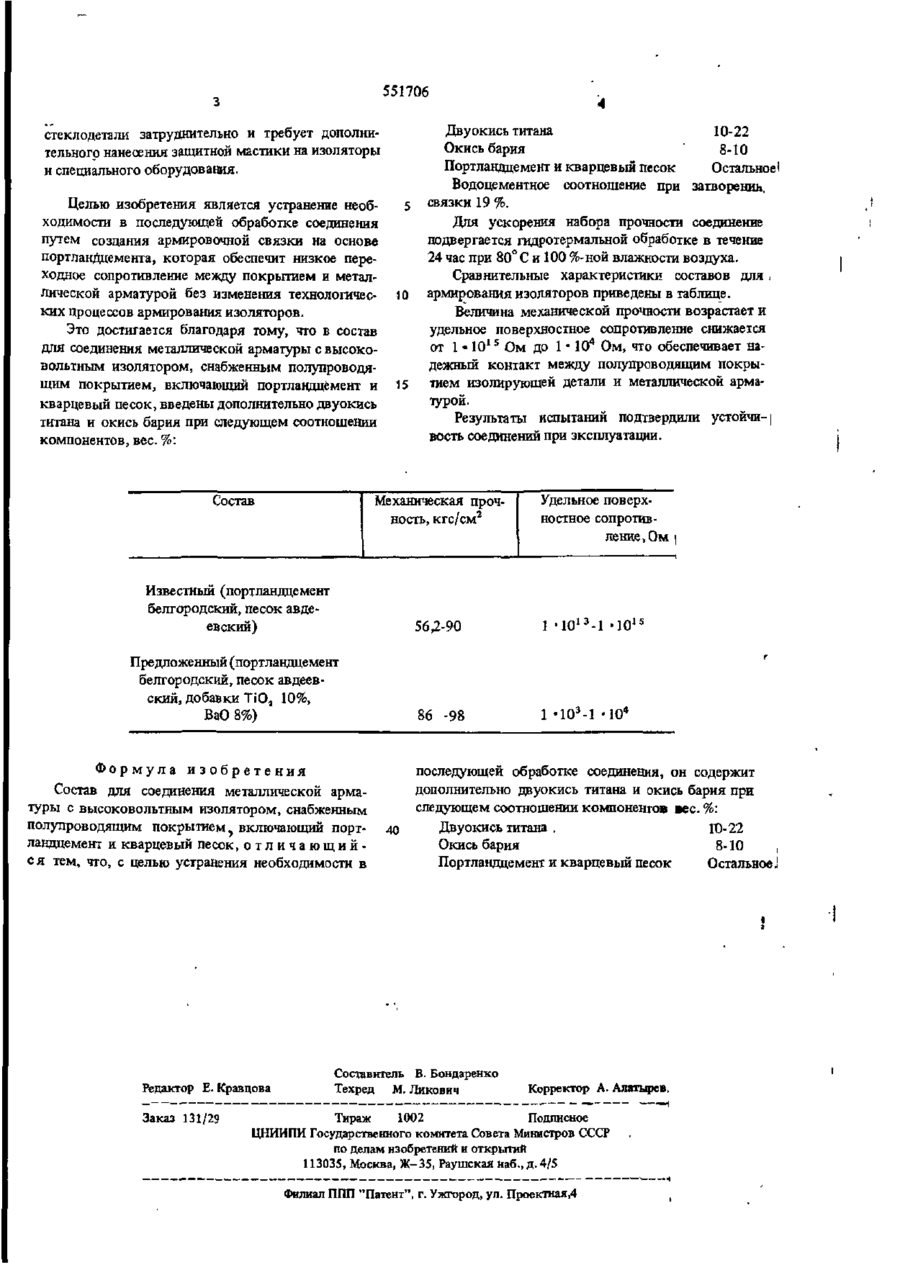

Союз Советских Социалистических Республик ОПИСАНИЕ ИЗОБРЕТЕНИЯ (11)651706 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.06.75 (21) 2141370/07 (51) М. Кл. 2 Н01В1/06 с присоединением заявки № Государственный комитет Совета Министров СССР по делам изобретений и открытий (23) Приоритет _ (43) Опубликовано 25.03.77. Бюллетень №11 (53) УДК 621.315 (088.8) (46) Дата опубликования описания П.05.77 (72) Авторы изобретения (71) З а я в и т е л ь Л. А. Коломийцева, К. Я. Гусак и И. Я. Мельник Специальное конструкторско-технологическое бюро по изоляторам и арматуре (54) СОСТАВ ДЛЯ СОЕДИНЕНИЯ МЕТАЛЛИЧЕСКОЙ АРМАТУРЫ С ВЫСОКОВОЛЬТНЫМ ИЗОЛЯТОРОМ 1 Изобретение относится к области электротехники, в частности к составам для соединения металлической арматуры с высоковольтными изоляторами. Известны применяемые в электротехнике составы на неорганической основе, обладающие низким удельным сопротивлением. Недостатком этих составов является значительная сложность изготовления как самих составов, так и изделий на их основе, что существенно ограничивает область применения этих составов, применяемых, в частности, для изготовления электрических контактов. Известны также составы, включающие портландцемент и кварцевый песок, используемые в электротехнике для соединения металлической арматуры с высоковольтными изоляторами,снабженными полупроводящими покрытиями. Эти составы являются недорогими и имеют достаточно простую технологию их использования для соединения арматуры с изолятором, однако в случае использования для изоляторов с полупроводящим покрытием необходима последующая обработка соединения, имеющая целью создание надежного электрического контакта между покрытием и металлической арматурой, что предотвра-і щает возникновение в узле сочленения искрения, коррозии и других нежелательных явлений. Необходимость обработки связана с гем, что сопротивление известного состава в значительной мере зависит от его увеличения и понижается с высыханием. Это усугубляется еще и тем, что температура изоляторов с полупроводящим покрытием выше, чем температура окружающей среды. Следовательно, сопротивление цементной связки резко повышается, что приводит к разрыву контакта между полупроводящим покрытием изолирующей детали и арматурой изолятора. Снижение переходного сопротивления соединения на практике осуществляется различными спосо15 бами: применением двойного глазурования изолятора в зоне контакта, применением в этой зоне покрытия с более высокой проводимостью и т.д. Однако указанные меры не обеспечивают необходимой долговечности и надежности контакта. Лучшие результаты дает применение для этой 20 цели специального свинцового покрытия, наносимого способом пульверизации. Покрытие отличается достаточной адгезией к поверхности глазури, цемента, металла. Однако напыление указанного 25 сплава на поверхность армировочной связки и 551706 стеклодетали затруднительно и требует дополнительного нанесения защитной мастики на изоляторы и специального оборудования. Целью изобретения является устранение необходимости в последующей обработке соединения путем создания армировочной связки на основе портландцемента, которая обеспечит низкое переходное сопротивление между покрытием и металлической арматурой без изменения технологических процессов армирования изоляторов. Это достигается благодаря тому, что в состав для соединения металлической арматуры с высоковольтным изолятором, снабженным полупроводящим покрытием, включающий портландцемент и кварцевый песок, введены дополнительно двуокись титана и окись бария при следующем соотношении компонентов, вес. %: Состав 10 15 Двуокись титана 10- 22 Окись бария ' 8-10 Портландцемент и кварцевый песок Остальное! Водоцементное соотношение при затворенюі. связки 19 %. Для ускорения набора прочности соединение подвергается гидротермальной обработке в течение 24 час при 80° С и 100 %-ной влажности воздуха. Сравнительные характеристики составов для , армирования изоляторов приведены в таблице. Величина механической прочности возрастает и удельное поверхностное сопротивление снижается 1 s 4 от 1 - 10 Ом до 1 • 10 Ом, что обеспечивает надежный контакт между полупроводящим покрытием изолирующей детали и металлической арматурой. Результаты испытаний подтвердили устойчивость соединений при эксплуатации. Механическая прочность, кгс/см2 Удельное поверхностное сопротивление, Ом Известный (портландцемент белгородский, песок авдеевский) 56,2-90 1 -10 1 3 -1 -10 1 5 Предложенный (портландцемент белгородский, песок авдеевский, добавки TiO3 10%, ВаО 8%) 86 -98 1 -10 3 -1 -10 4 Формула изобретения Состав для соединения металлической арматуры с высоковольтным изолятором, снабженным полупроводящим покрытием, включающий портландцемент и кварцевый песок, о т л и ч а ю щ и й с я тем, что, с целью устранения необходимости в Редактор Е. Кравцова Заказ 131/29 40 последующей обработке соединения, он содержит дополнительно двуокись титана и окись бария при следующем соотношении компонентов вес. %'. Двуокись титана , It)-22 Окись бария 8-Ю Портландцемент и кварцевый песок Остальное. Составитель В. Бондаренко Техред М. Ликович Корректор А. Алатырев, Тираж 1002 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная,4
