Пристрій для зберігання стерильних виробів

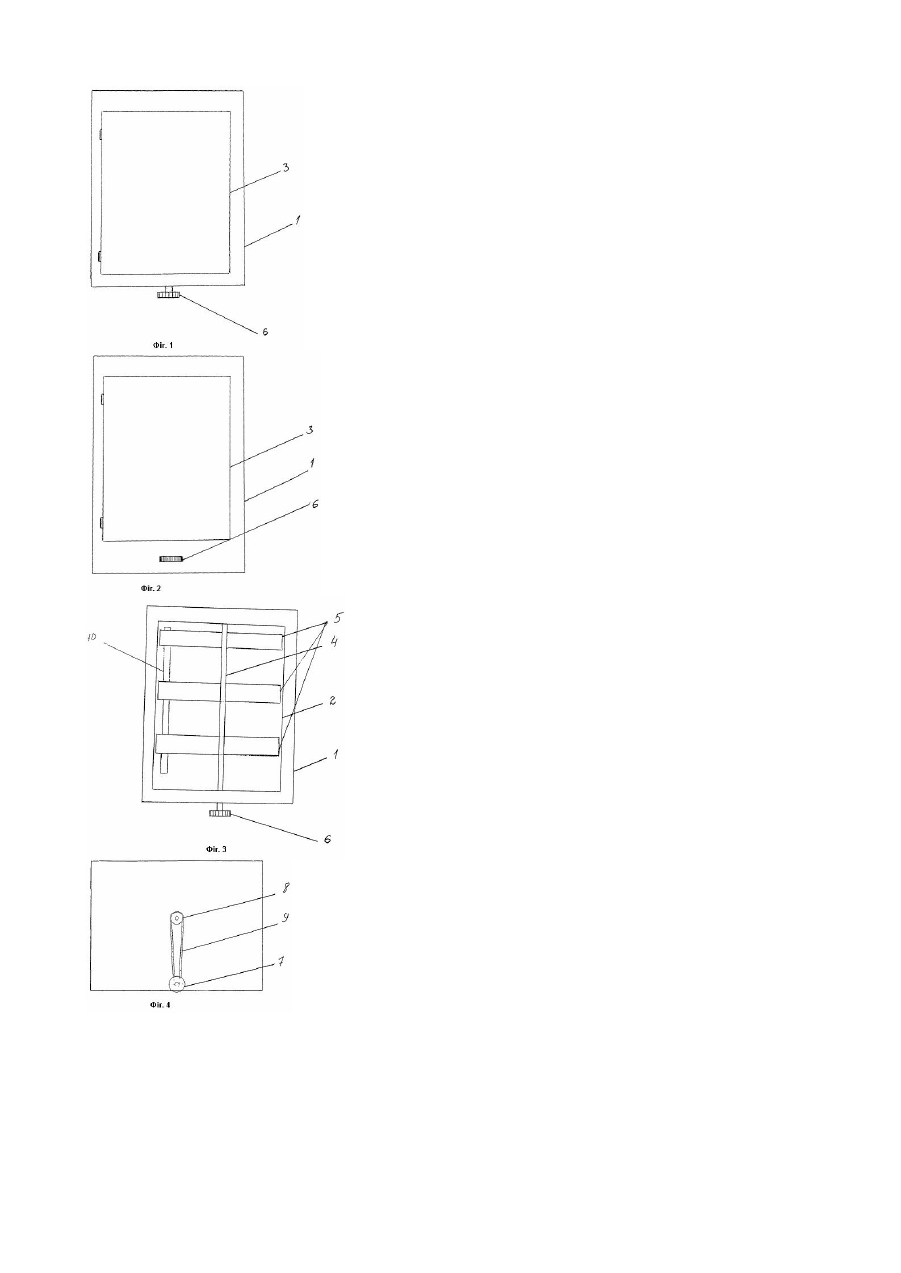

Пристрій відноситься переважно до медичної техніки і використовується для зберігання стерильних виробів, зокрема для стерильних медичних інструментів, наприклад, стоматологічних інструментів. Відомі багато різноманітних пристроїв для зберігання стерильних виробів, зокрема, медичних інструментів тощо, які містять корпус із камерою опромінення та несучі елементи (тримачі) для розміщення на них інструментів Відомий, наприклад, пристрій, описаний в патенті України №15841, який містить корпус з камерою опромінення та несучими елементами для розміщення виробів. Аналогічні камери описані також в каталозі фірми Моріта, номер публікації ISSN 0915/0773, перша і остання сторінки та стор. 85 вказаної публікації. Найбільш близьким аналогом пристрою, що заявляється, є пристрій для зберігання стерильних виробів "ПАН МЕД-2", який містить корпус з камерою опромінення, що містить бактерицидну лампу ультрафіолетового випромінювання (патент України №40023А, МПК 7 А61Д2/10, 2001). Пристрій має поворотну шторку у вигляді частини циліндричної поверхні для перекривання вікна при відкриванні камери опромінювання. В центрі камери закріплена вісь, на якій розміщені тримачі для стерильних виробів. Вказані тримачі установлені з можливістю повороту навколо осі. Однак, відомий пристрій має ряд наступних недоліків. Одним з недоліків відомого пристрою є те, що, по-перше, в процесі експлуатації користувач не має можливості відразу, при закритих дверцятах камери, побачити та вибрати необхідний інструмент, який розташований в глибині камери. Це викликає незручність під час користування пристроєм. По друге, при відкритих дверцятах користувачу потрібен деякий час для повороту тримачів з інструментом і потрібного вибору інструменту, що призводить до знаходження дверцят у відкритому положенні деякий час і, як результат, до зниження стерильності інструментів і, можливо, у залежності від часу знаходження пристрою з відкритою кришкою, до необхідності повторної стерилізації інструментів. Задачею корисної моднлі є створення такої конструкції пристрою для зберігання стерильних виробів, яка б передбачала вибір необхідного виробу при закритих дверцятах камери, зменшувала б час знаходження дверцят у відкритому положенні і підвищувала ефективність стерилізації. Поставлена задача досягається за рахунок того, що в пристрої для зберігання стерильних виробів, який містить корпус з прозорими дверцятами і камерою опромінення, в якій розміщено щонайменше одну бактерицидну лампу, а в центрі камери розташована вісь для розміщення тримачів стерильних виробів, відповідно до заявленої корисної моделі вісь виконана з можливістю обертання і зв'язана приводом обертання, який розміщено зовні корпусу. Згідно з іншим аспектом корисної моделі тримачі виробів можуть бути виконані у вигляді ґрат для розміщення на них стерильних виробів. Згаданий тримач може бути виконаний також у вигляді закріплених на осі поличок або лотків. Привід обертання може бути виконаний у вигляді маховика. Привід обертання також може бути виконаний у вигляді пасової передачі, один із шківів якої закріплений на нижньому кінці осі, а другий виконаний у вигляді маховика, що частково виступає з нижньої частини передньої стінки корпусу. Суть винаходу пояснюється кресленнями, де зображені: - на фіг.1 - загальний вигляд пристрою спереду із закритими дверцятами і приводом обертання, який виконано у вигляді маховика; - на фіг.2 - загальний вигляд пристрою спереду із закритими дверцятами і приводом обертання, який виконано у вигляді пасової передачі; - на фіг.3 - загальний вигляд пристрою із знятими дверцятами; - на фіг.4 - пристрій з приводом обертання, який виконано у вигляді пасової передачі, вид знизу. Пристрій для зберігання стерильних виробів містить корпус 1, камеру опромінення 2, корпус 1 має прозорі дверцята 3. В центрі камери 2 розміщено вісь 4, на якій розміщено тримачі 5 стерильних виробів, які можуть бути виконані у вигляді ґрат, поличок, лотків тощо. На фі г.3 зображено тримачі 5 у вигляді поличок або лотків для інструменту. Привід обертання може бути виконаний у ви гляді маховика 6, або у вигляді пасової передачі, один шків 7 якої виконаний у вигляді маховика, а другий шків 8 закріплений на нижньому кінці осі 4, яка виступає з нижньої частини корпусу 1 пристрою, Шківи зв'язані за допомогою пасу 9. Камера 1 опроміненя містить щонайменше одну бактерицидну лампу. На відміну від прототипу, запропонована конструкція дозволяє здійснити за допомогою приводу обертання, зв'язаного з віссюобертання, поворот закріпленого на осі тримача стерильних виробів (наприклад, ґрат із медичними інструментами) всередині камери на 360°, не відкриваючи при цьому дверцята, і вибрати потрібний інструмент, переглядаючи його через прозорі дверцята корпусу. Після того, як вибір інструменту здійснено, тримач із необхідним інструментом встановлюють проти дверцят, відкривають їх та дістають інструмент. Таким чином час знаходження стерильної камери у відкритому положенні (і, отже, час можливого впливу бактерій на стерильний вміст камери) зменшується, ефективність стерилізації підвищується. Пристрій для зберігання стерильних виробів, у якому привід обертання виконаний у вигляді маховика, доцільний для пристроїв малого розміру. Варіант виконання пристрою із пасовою передачею більш доцільний для камер середнього та великого розміру, які містять всередині велику кількість виробів і обертання осі за допомогою маховика вимагає збільшення зусилля.
