Камера для зберігання стерильних виробів “панмед-2″

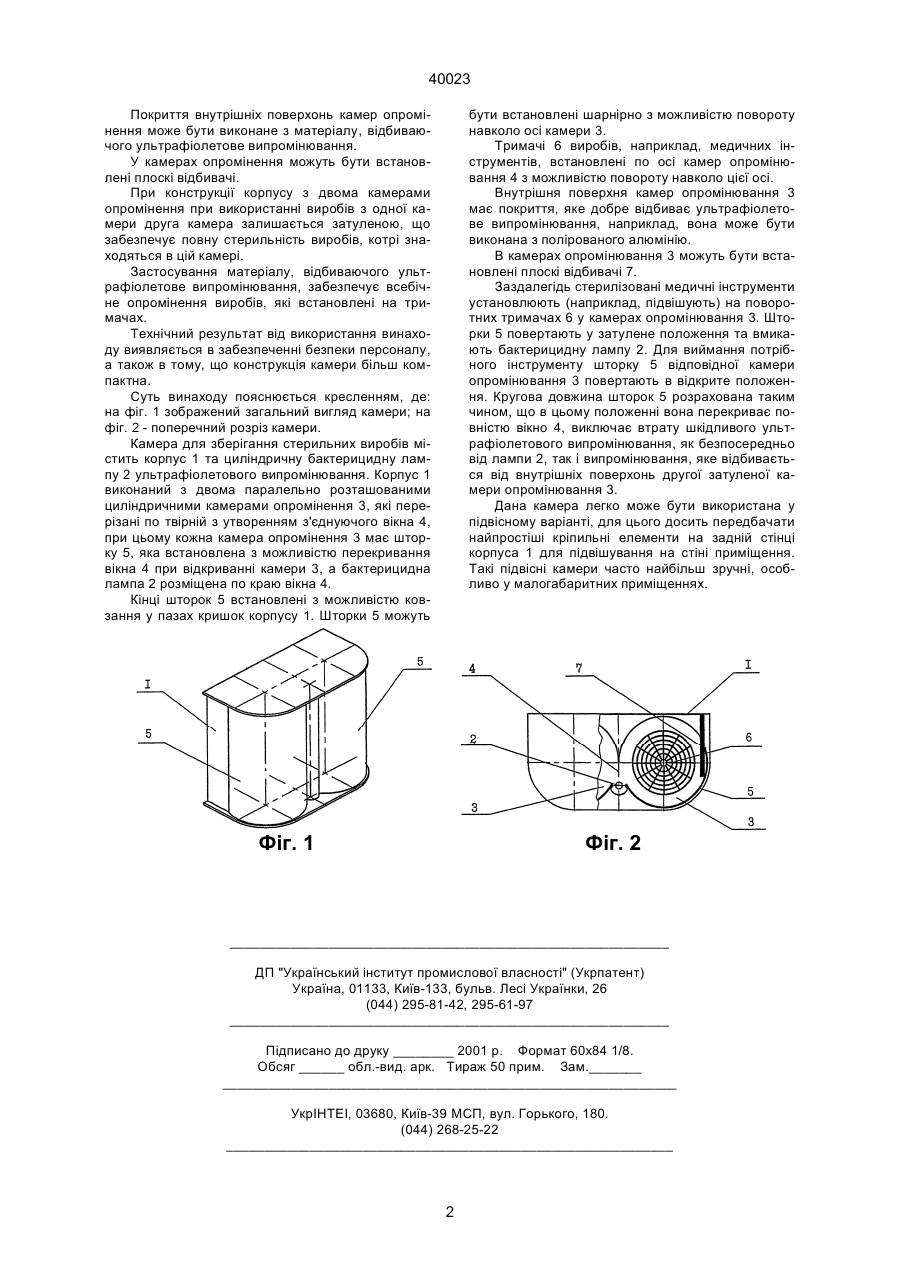

1. Камера для зберігання стерильних виробів, яка містить корпус з камерою опромінення, циліндричну бактерицидну лампу ультрафіолетового випромінювання, яка має відбивач, поворотну, у вигляді циліндричної поверхні, шторку для перекривання лампи при відкритті камери опромінення та розміщений у камері опромінювання тримач виробів, яка відрізняється тим, що корпус виконаний з двома паралельно розташованими цилінд 40023 Покриття внутрішніх поверхонь камер опромінення може бути виконане з матеріалу, відбиваючого ультрафіолетове випромінювання. У камерах опромінення можуть бути встановлені плоскі відбивачі. При конструкції корпусу з двома камерами опромінення при використанні виробів з одної камери друга камера залишається затуленою, що забезпечує повну стерильність виробів, котрі знаходяться в цій камері. Застосування матеріалу, відбиваючого ультрафіолетове випромінювання, забезпечує всебічне опромінення виробів, які встановлені на тримачах. Технічний результат від використання винаходу виявляється в забезпеченні безпеки персоналу, а також в тому, що конструкція камери більш компактна. Суть винаходу пояснюється кресленням, де: на фіг. 1 зображений загальний вигляд камери; на фіг. 2 - поперечний розріз камери. Камера для зберігання стерильних виробів містить корпус 1 та циліндричну бактерицидну лампу 2 ультрафіолетового випромінювання. Корпус 1 виконаний з двома паралельно розташованими циліндричними камерами опромінення 3, які перерізані по твірній з утворенням з'єднуючого вікна 4, при цьому кожна камера опромінення 3 має шторку 5, яка встановлена з можливістю перекривання вікна 4 при відкриванні камери 3, а бактерицидна лампа 2 розміщена по краю вікна 4. Кінці шторок 5 встановлені з можливістю ковзання у пазах кришок корпусу 1. Шторки 5 можуть бути встановлені шарнірно з можливістю повороту навколо осі камери 3. Тримачі 6 виробів, наприклад, медичних інструментів, встановлені по осі камер опромінювання 4 з можливістю повороту навколо цієї осі. Внутрішня поверхня камер опромінювання 3 має покриття, яке добре відбиває ультрафіолетове випромінювання, наприклад, вона може бути виконана з полірованого алюмінію. В камерах опромінювання 3 можуть бути встановлені плоскі відбивачі 7. Заздалегідь стерилізовані медичні інструменти установлюють (наприклад, підвішують) на поворотних тримачах 6 у камерах опромінювання 3. Шторки 5 повертають у затулене положення та вмикають бактерицидну лампу 2. Для виймання потрібного інструменту шторку 5 відповідної камери опромінювання 3 повертають в відкрите положення. Кругова довжина шторок 5 розрахована таким чином, що в цьому положенні вона перекриває повністю вікно 4, виключає втрату шкідливого ультрафіолетового випромінювання, як безпосередньо від лампи 2, так і випромінювання, яке відбивається від внутрішніх поверхонь другої затуленої камери опромінювання 3. Дана камера легко може бути використана у підвісному варіанті, для цього досить передбачати найпростіші кріпильні елементи на задній стінці корпуса 1 для підвішування на стіні приміщення. Такі підвісні камери часто найбільш зручні, особливо у малогабаритних приміщеннях. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
