Пристрій для зберігання стерильних виробів

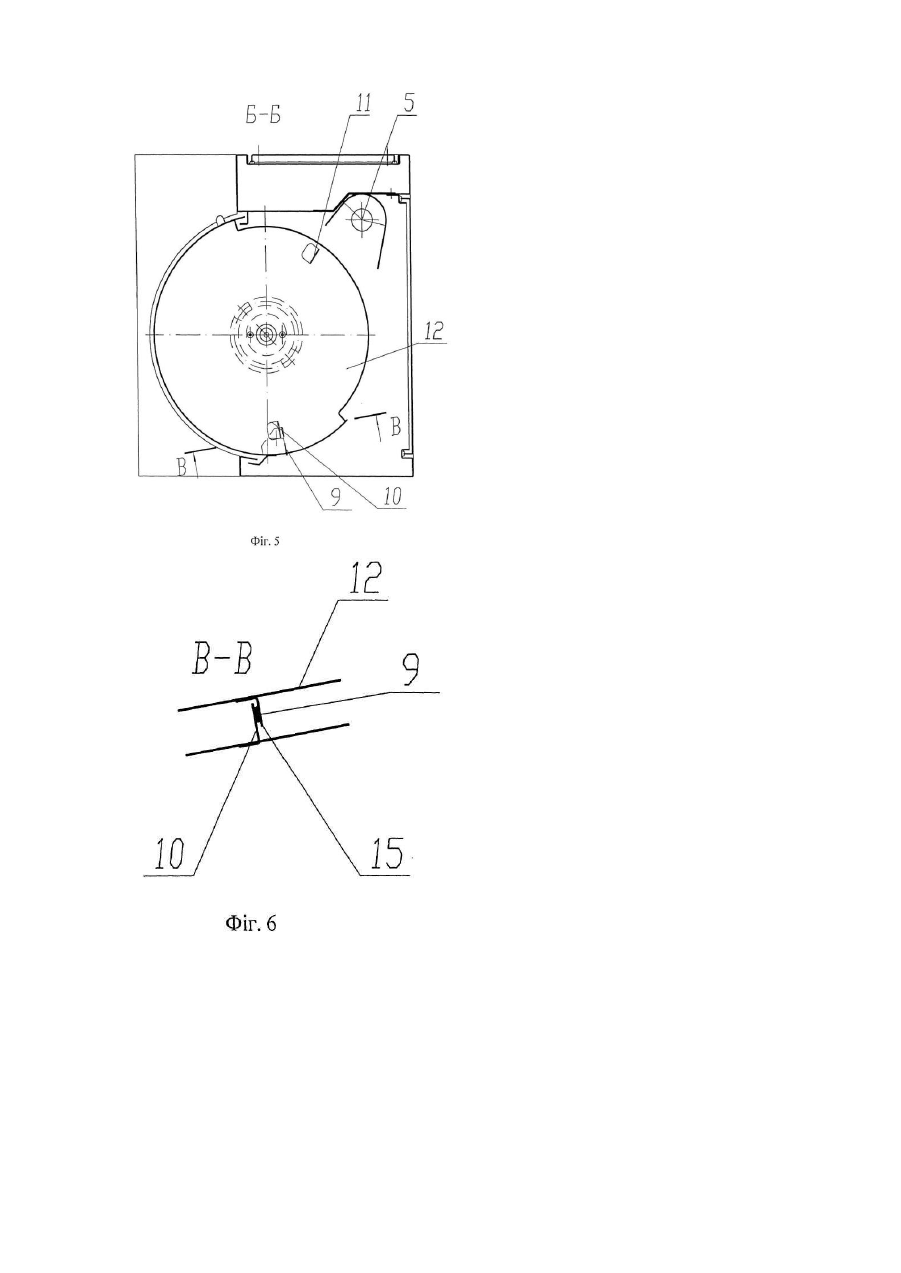

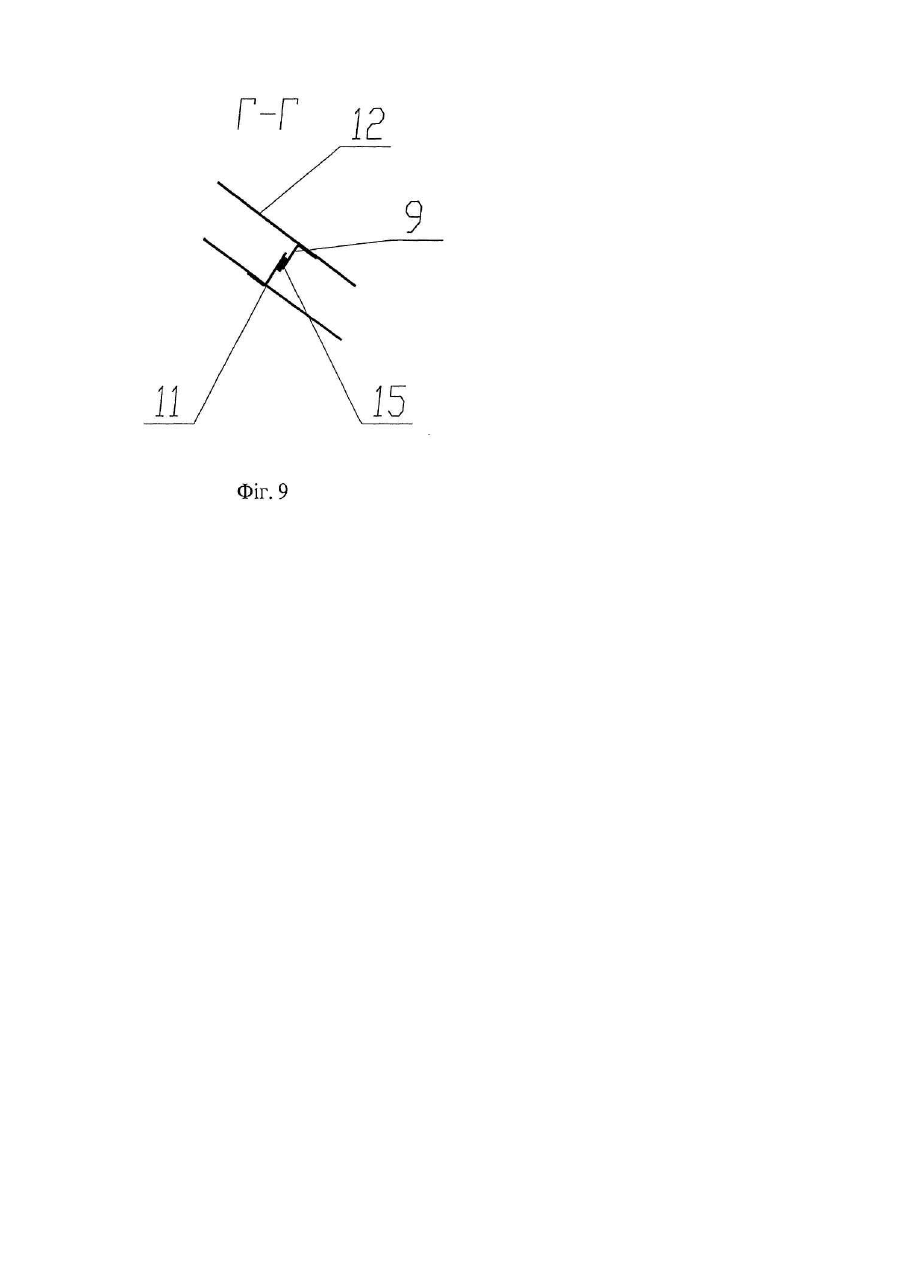

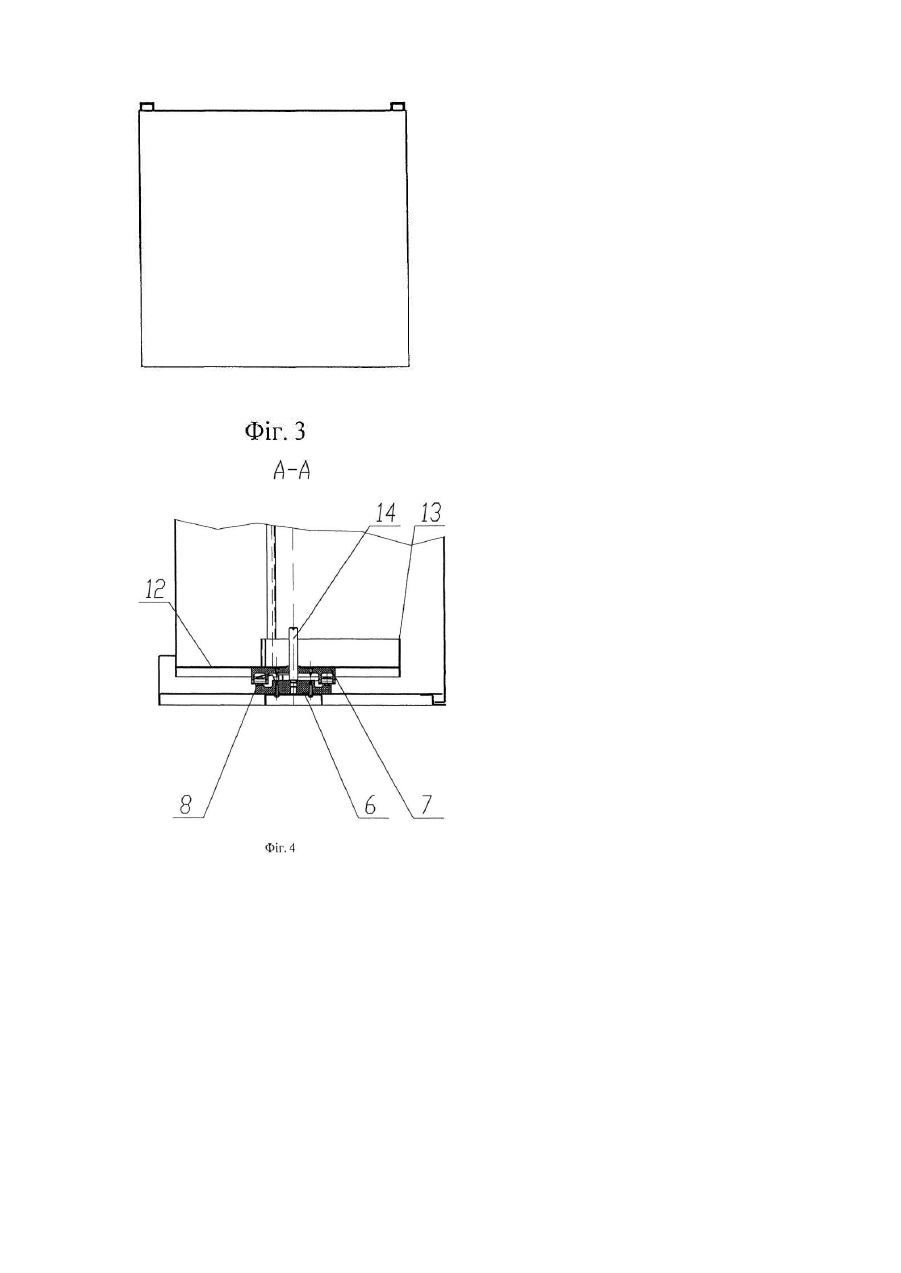

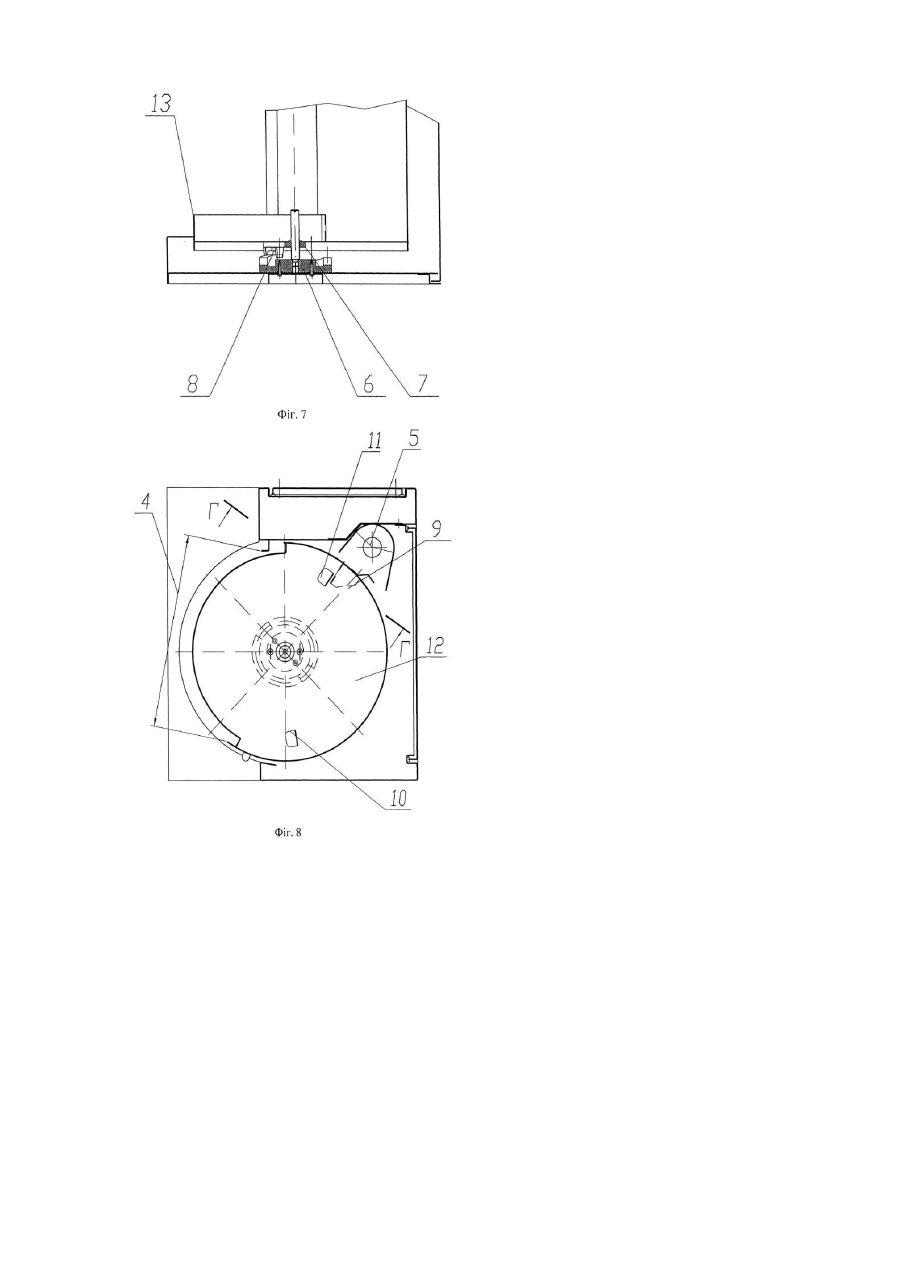

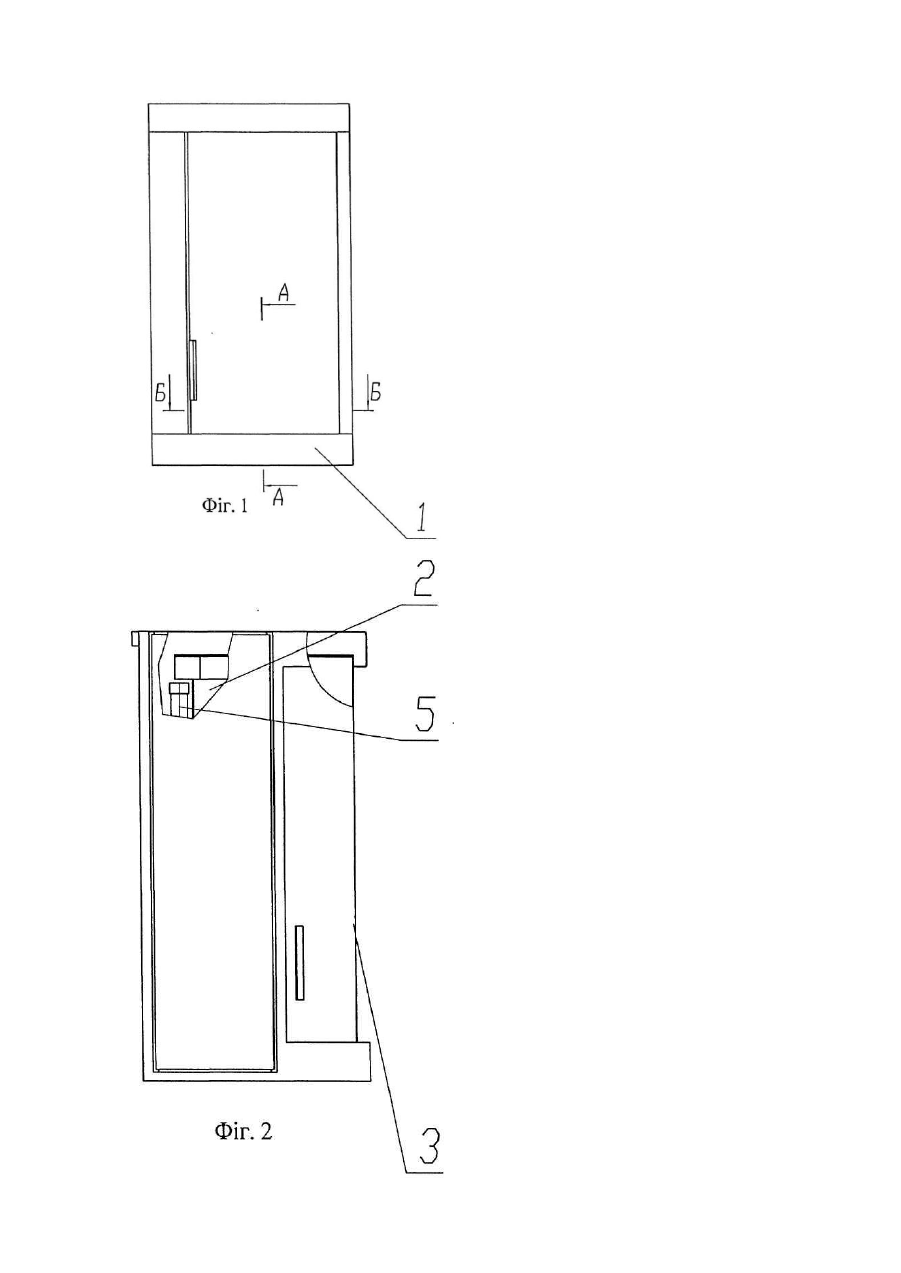

Винахід відноситься переважно до медичної техніки та являє собою пристрій для зберігання стерильних виробів. Відомі пристрої для зберігання стерильних виробів, що містять корпус з камерою опромінення (дивись, наприклад, патент України №15841 , МПК А61L2/10). Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є пристрій для зберігання стерильних виробів, який містить корпус з камерою опромінення, поворотну шторку, у вигляді частини циліндричної поверхні, та закріплену по центру камери вісь ( дивись патент України №40023А, МПК 6 А61L2/10, 2001). Недоліком відомого пристрою є те, що в процесі експлуатації через неуважність персоналу мають місто випадки неповного закриття камери, що приводить до необхідності заново стерилізувати вироби. В основу винаходу поставлена задача в пристрої для зберігання стерильних виробів забезпечити при переміщенні шторки її зупинку тільки в крайніх положеннях, а саме в положенні, коли камера максимально відкрита і коли камера зачинена. Поставлена задача вирішується тим, що пристрій для зберігання стерильних виробів, який містить корпус з камерою опромінення, поворотну шторку у вигляді частини циліндричної поверхні, та закріплену по центру камери вісь, згідно з винаходом, обладнаний приладом для переміщення та фіксації шторки у відкритому та закритому положеннях. Прилад для переміщення і фіксації шторки у відкритому та закритому положеннях може мати кільцеву направляючу, яка виконана у вигляді кулачка, та закріплений до днища шторки кронштейн з тілами кочення, який встановлений на центральній вісі з можливістю повороту відносно корпусу, при цьому на днищі шторки розміщений обмежувач повороту, а на основі корпусу розміщені упори з можливістю взаємодії останніх з обмежувачем повороту у відкритому та закритому положеннях шторки. Наявність приладу для переміщення і фіксації шторки та його конструкція забезпечують знаходження шторки тільки в крайніх положеннях і виключають випадки неповного закриття камери. Суть винаходу пояснюється кресленням, де зображені: на фіг.1 - загальний вид пристрою в закритому положенні, вид спереду; на фіг.2- те ж вид збоку; на фіг.3 - те ж вид в плані; на фіг.4 - розріз А-А на фіг.1; на фіг.5 - розріз Б-Б на фіг.1; на фіг.6 - розріз В-В на фіг.5; на фіг.7 - вертикальний розріз пристрою в відкритому положенні; на фіг.8 - горизонтальний розріз пристрою в відкритому положенні; на фіг.9 - розріз Г-Г на фіг.8 Пристрій для зберігання стерильних виробів містить корпус 1, циліндричну камеру опромінення 2, яка обладнана поворотною, у вигляді частини циліндричної поверхні шторкою З, що встановлена з можливістю перекриття вікна 4 камери 2. В камері 2 розміщена бактерицидна лампа 5. Пристрій виконаний з приладом для переміщення та фіксації шторки З у відкритому та закритому положеннях. Прилад має кільцеву направляючу, у вигляді кулачка б, кронштейн 7 з тілами кочення 8, обмежувач повороту 9 та упори 10 і 11. Кулачок б, упори 10 та 11 закріплені на основі корпусу 1. Шторка З виконана з днищем 12, до якого закріплена обечайка 13. Кронштейн 7 закріплений до днища 12 і встановлений на центральній вісі 14 з можливістю повороту. Як центральна вісь 14, у деяких варіантах виконання пристрою, може бути використана вісь прилада тримача інструментів. Обмежувач повороту 9, закріплений під днищем 12. На упорах 10 і 11 розміщені прокладки 15. Для доступу в камеру 2 переміщують шторку 3 із закритого в відкрите положення . Для цього прикладають зусилля до ручки, що розташована на боковій стороні шторки 3. При переміщенні шторки 3 переміщується кронштейн 7, який закріплений до її днища 12, і тіла кочення 8 відкочують кулачок 6. В крайньому відкритому положенні обмежувач повороту 9 взаємодіє з упором 11 (фіг.9) і передбачена фіксакція шторки 3, при цьому шторка 3 перекриває бактерицидну лампу 5, захищаючи її від випадкових пошкоджень. Якщо припинити прикладати зусилля до шторки 3 під час її переміщення, то вона, завдяки профілю кулачка б, під дією власної ваги скочується по кулачку б в положення "Закрито", в якому обмежувач повороту 9 взаємодіє з упором 11. Таким чином забезпечується виключення проміжних положень шторки 3 і вона знаходиться тільки в крайніх положеннях "Закрито" і "Відкрито". на фіг.8 - горизонтальний розріз пристрою в відкритому положенні; на фіг.9 - розріз Г-Г на фіг.8 Пристрій для зберігання стерильних виробів містить корпус 1, циліндричну камеру опромінення 2, яка обладнана поворотною, у вигляді частини циліндричної поверхні шторкою З, що встановлена з можливістю перекриття вікна 4 камери 2. В камері 2 розміщена бактерицидна лампа 5. Пристрій виконаний з приладом для переміщення та фіксації шторки З у відкритому та закритому положеннях. Прилад має кільцеву направляючу, у вигляді кулачка б, кронштейн 7 з тілами кочення 8, обмежувач повороту 9 та упори 10 і 11. Кулачок 6, упори 10 та 11 закріплені на основі корпусу 1. Шторка З виконана з днищем 12, до якого закріплена обечайка 13. Кронштейн 7 закріплений до днища 12 і встановлений на центральній вісі 14 з можливістю повороту. Як центральна вісь 14, у деяких варіантах виконання пристрою, може бути використана вісь прилада тримача інструментів. Обмежувач повороту 9, закріплений під днищем 12. На упорах 10 і 11 розміщені прокладки 15. Для доступу в камеру 2 переміщують шторку 3 із закритого в відкрите положення . Для цього прикладають зусилля до ручки, що розташована на боковій стороні шторки 3. При переміщенні шторки 3 переміщується кронштейн 7, який закріплений до її днища 12, і тіла кочення 8 відкочують кулачок 6. В крайньому відкритому положенні обмежувач повороту 9 взаємодіє з упором 11( фіг.9) і передбачена
