Поворотний пристрій гноєзбирального транспортера

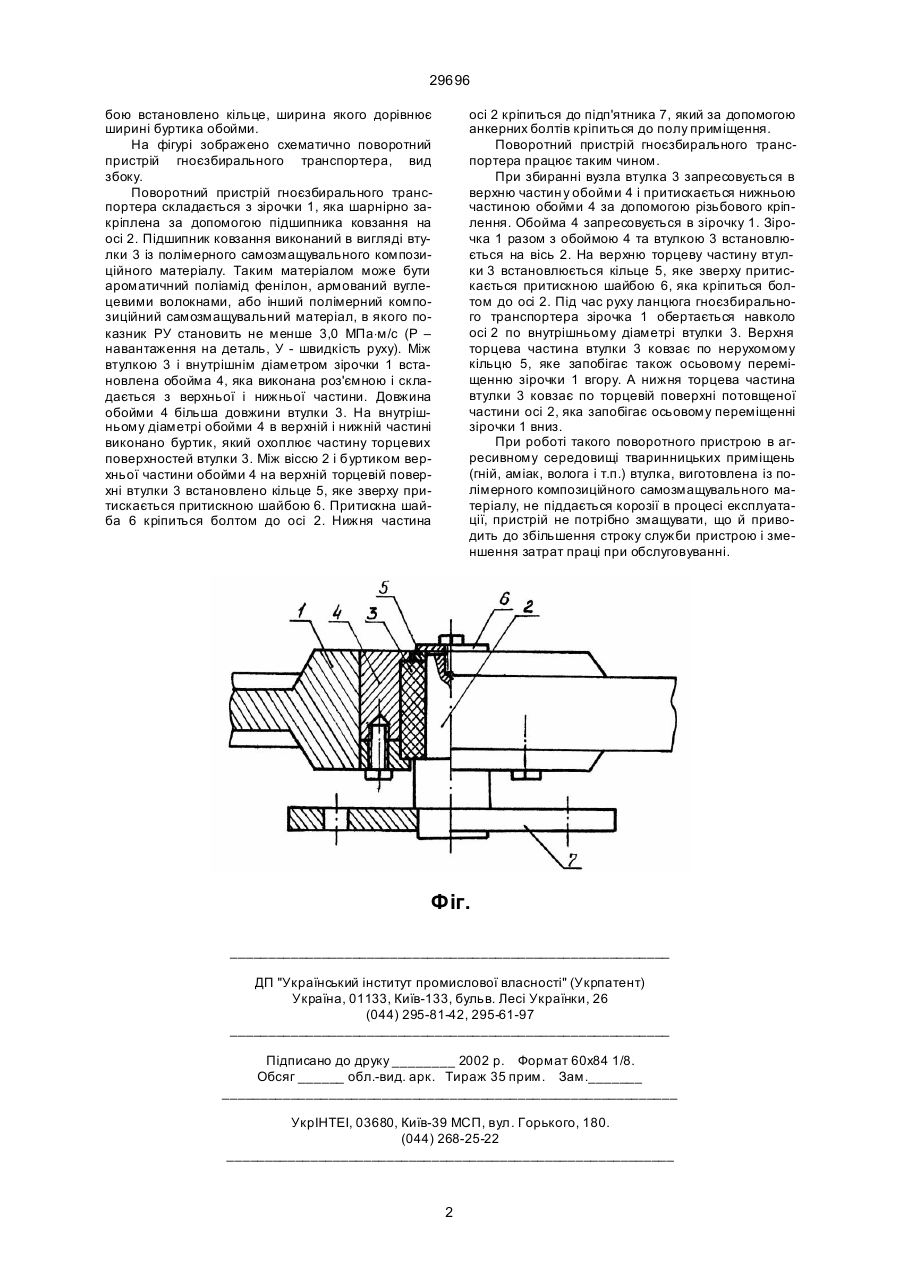

Поворотний пристрій гноєзбирального транспортера, що вміщує встановлену у вертикальній площині вісь, зірочку, шарнірно закріплену на осі 29696 бою встановлено кільце, ширина якого дорівнює ширині буртика обойми. На фігурі зображено схематично поворотний пристрій гноєзбирального транспортера, вид збоку. Поворотний пристрій гноєзбирального транспортера складається з зірочки 1, яка шарнірно закріплена за допомогою підшипника ковзання на осі 2. Підшипник ковзання виконаний в вигляді втулки 3 із полімерного самозмащувального композиційного матеріалу. Таким матеріалом може бути ароматичний поліамід фенілон, армований вуглецевими волокнами, або інший полімерний композиційний самозмащувальний матеріал, в якого показник РУ становить не менше 3,0 МПа×м/с (Р – навантаження на деталь, У - швидкість руху). Між втулкою 3 і внутрішнім діаметром зірочки 1 встановлена обойма 4, яка виконана роз'ємною і складається з верхньої і нижньої частини. Довжина обойми 4 більша довжини втулки 3. На внутрішньому діаметрі обойми 4 в верхній і нижній частині виконано буртик, який охоплює частину торцевих поверхностей втулки 3. Між віссю 2 і буртиком верхньої частини обойми 4 на верхній торцевій поверхні втулки 3 встановлено кільце 5, яке зверху притискається притискною шайбою 6. Притискна шайба 6 кріпиться болтом до осі 2. Нижня частина осі 2 кріпиться до підп'ятника 7, який за допомогою анкерних болтів кріпиться до полу приміщення. Поворотний пристрій гноєзбирального транспортера працює таким чином. При збиранні вузла втулка 3 запресовується в верхню частин у обойми 4 і притискається нижньою частиною обойми 4 за допомогою різьбового кріплення. Обойма 4 запресовується в зірочку 1. Зірочка 1 разом з обоймою 4 та втулкою 3 встановлюється на вісь 2. На верхню торцеву частину втулки 3 встановлюється кільце 5, яке зверху притискається притискною шайбою 6, яка кріпиться болтом до осі 2. Під час руху ланцюга гноєзбирального транспортера зірочка 1 обертається навколо осі 2 по внутрішньому діаметрі втулки 3. Верхня торцева частина втулки 3 ковзає по нерухомому кільцю 5, яке запобігає також осьовому переміщенню зірочки 1 вгору. А нижня торцева частина втулки 3 ковзає по торцевій поверхні потовщеної частини осі 2, яка запобігає осьовому переміщенні зірочки 1 вниз. При роботі такого поворотного пристрою в агресивному середовищі тваринницьких приміщень (гній, аміак, волога і т.п.) втулка, виготовлена із полімерного композиційного самозмащувального матеріалу, не піддається корозії в процесі експлуатації, пристрій не потрібно змащувати, що й приводить до збільшення строку служби пристрою і зменшення затрат праці при обслуговуванні. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
