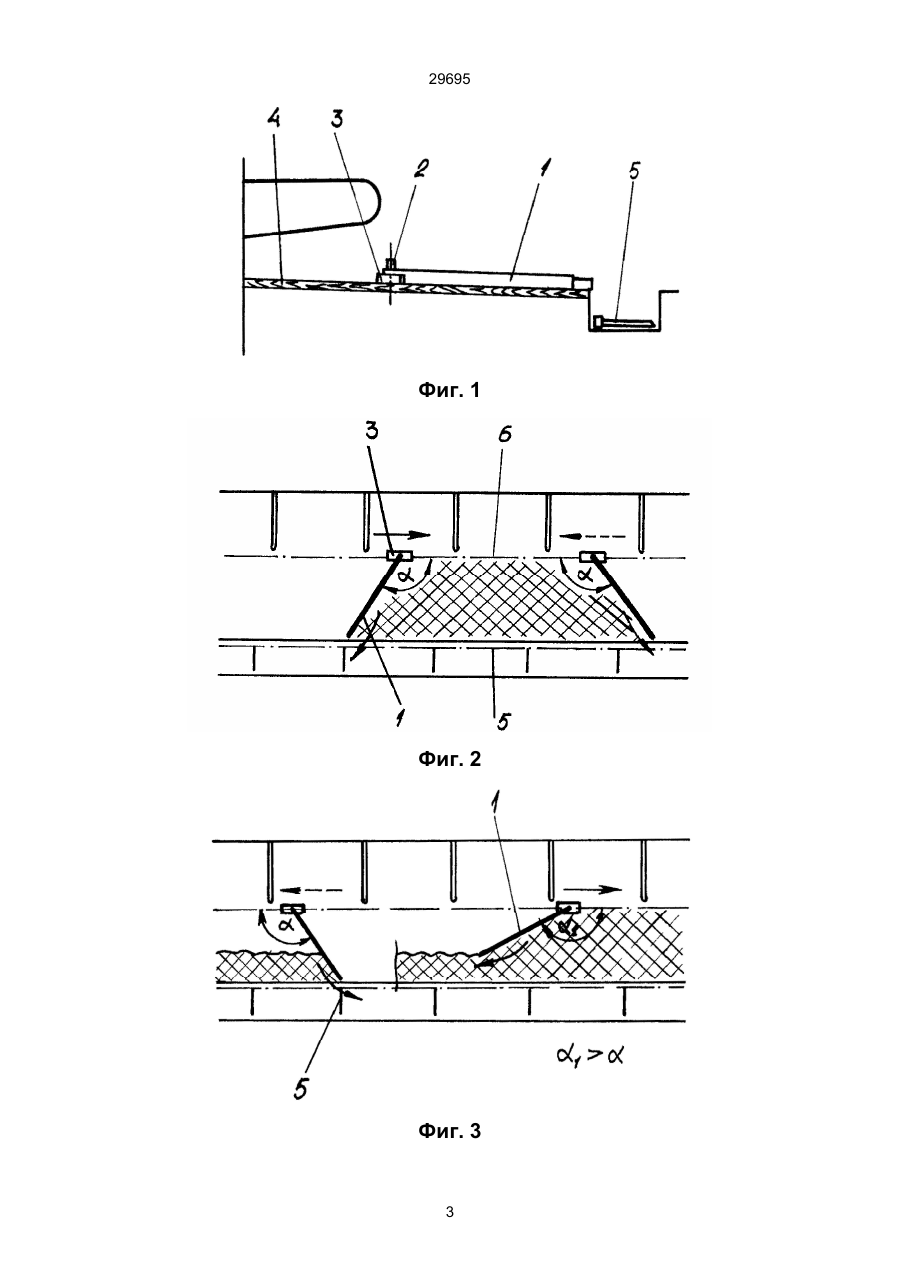

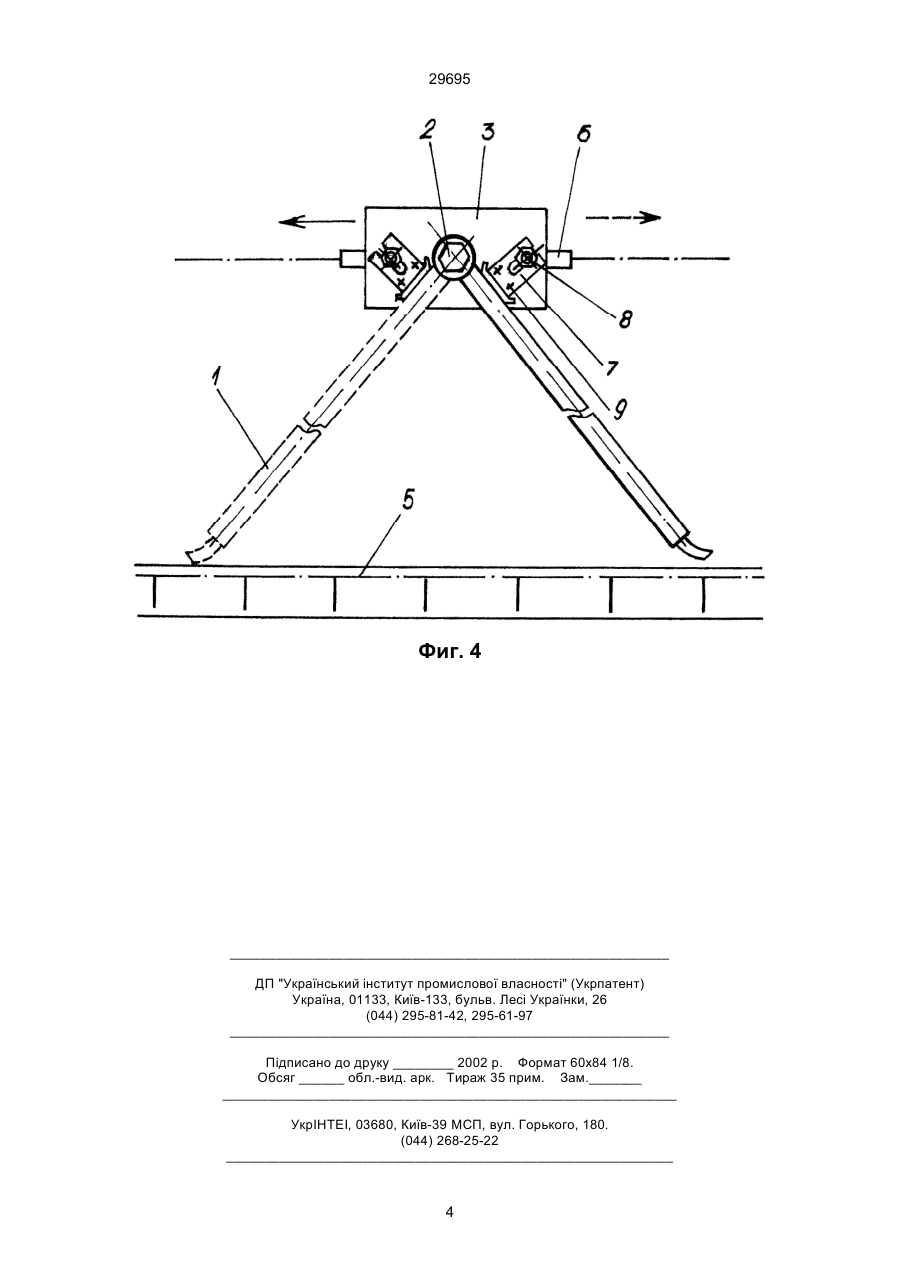

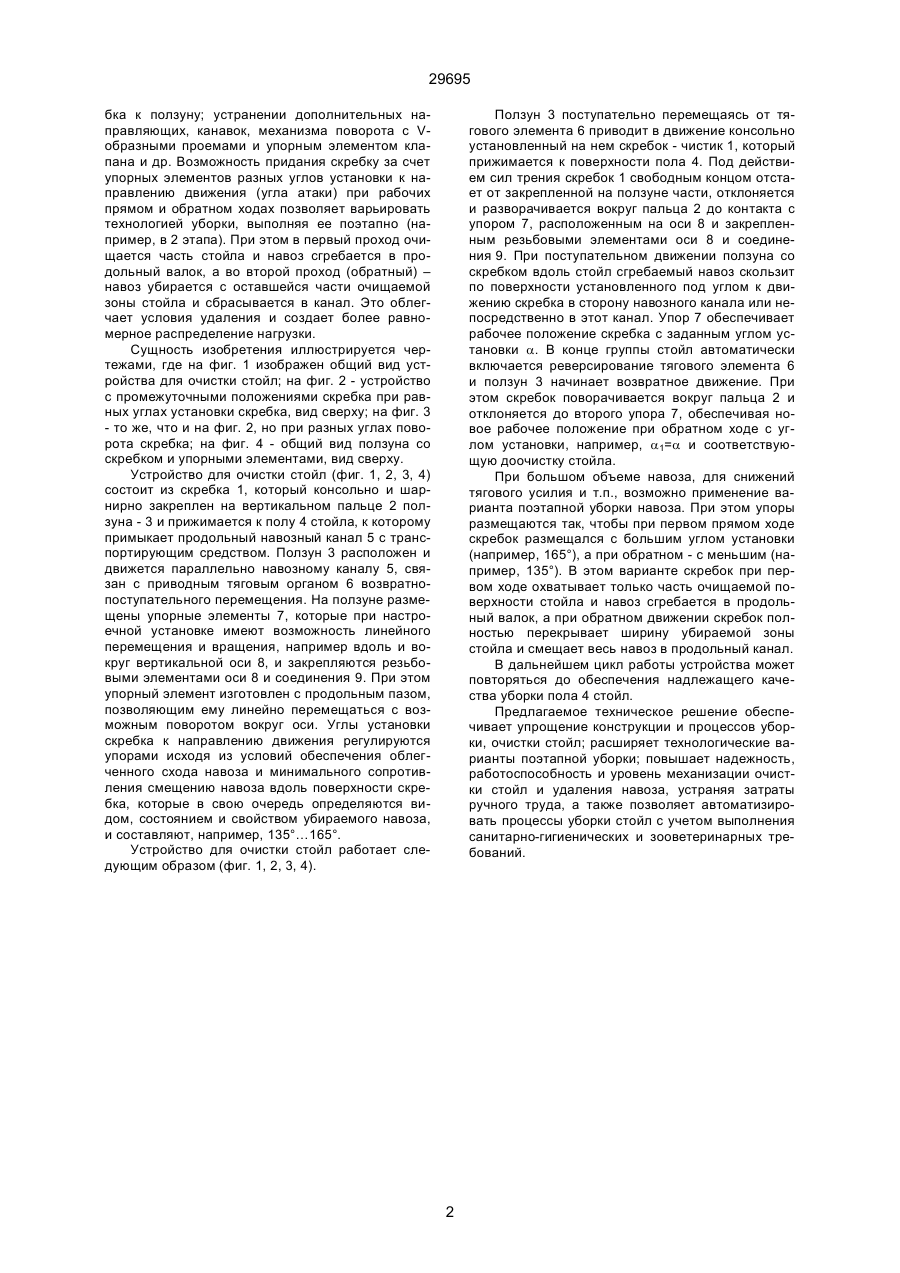

Устройство для очистки стойл, содержащее расположенный параллельно навозному каналу ползун, связанный с приводным тяговым органом возвратно-поступательного перемещения, на котором установлены палец со скребком, имеющим возможность поворота в горизонтальной плоскости, упорные элементы, отличающееся тем, что упорные элементы расположены на ползуне с возможностью линейного перемещения и вращения. (19) (21) 96124521 (22) 03.12.1996 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Мовсесов Гаррі Єрвандович, Ляшенко Олександр Олександрович, Фарносов Валерій Григорович (73) ІНСТИТУТ МЕХАНІЗАЦІЇ ТВАРИННИЦТВА 29695 бка к ползуну; устранении дополнительных направляющих, канавок, механизма поворота с Vобразными проемами и упорным элементом клапана и др. Возможность придания скребку за счет упорных элементов разных углов установки к направлению движения (угла атаки) при рабочих прямом и обратном ходах позволяет варьировать технологией уборки, выполняя ее поэтапно (например, в 2 этапа). При этом в первый проход очищается часть стойла и навоз сгребается в продольный валок, а во второй проход (обратный) – навоз убирается с оставшейся части очищаемой зоны стойла и сбрасывается в канал. Это облегчает условия удаления и создает более равномерное распределение нагрузки. Сущность изобретения иллюстрируется чертежами, где на фиг. 1 изображен общий вид устройства для очистки стойл; на фиг. 2 - устройство с промежуточными положениями скребка при равных углах установки скребка, вид сверху; на фиг. 3 - то же, что и на фиг. 2, но при разных углах поворота скребка; на фиг. 4 - общий вид ползуна со скребком и упорными элементами, вид сверху. Устройство для очистки стойл (фиг. 1, 2, 3, 4) состоит из скребка 1, который консольно и шарнирно закреплен на вертикальном пальце 2 ползуна - 3 и прижимается к полу 4 стойла, к которому примыкает продольный навозный канал 5 с транспортирующим средством. Ползун 3 расположен и движется параллельно навозному каналу 5, связан с приводным тяговым органом 6 возвратнопоступательного перемещения. На ползуне размещены упорные элементы 7, которые при настроечной установке имеют возможность линейного перемещения и вращения, например вдоль и вокруг вертикальной оси 8, и закрепляются резьбовыми элементами оси 8 и соединения 9. При этом упорный элемент изготовлен с продольным пазом, позволяющим ему линейно перемещаться с возможным поворотом вокруг оси. Углы установки скребка к направлению движения регулируются упорами исходя из условий обеспечения облегченного схода навоза и минимального сопротивления смещению навоза вдоль поверхности скребка, которые в свою очередь определяются видом, состоянием и свойством убираемого навоза, и составляют, например, 135°…165°. Устройство для очистки стойл работает следующим образом (фиг. 1, 2, 3, 4). Ползун 3 поступательно перемещаясь от тягового элемента 6 приводит в движение консольно установленный на нем скребок - чистик 1, который прижимается к поверхности пола 4. Под действием сил трения скребок 1 свободным концом отстает от закрепленной на ползуне части, отклоняется и разворачивается вокруг пальца 2 до контакта с упором 7, расположенным на оси 8 и закрепленным резьбовыми элементами оси 8 и соединения 9. При поступательном движении ползуна со скребком вдоль стойл сгребаемый навоз скользит по поверхности установленного под углом к движению скребка в сторону навозного канала или непосредственно в этот канал. Упор 7 обеспечивает рабочее положение скребка с заданным углом установки a. В конце группы стойл автоматически включается реверсирование тягового элемента 6 и ползун 3 начинает возвратное движение. При этом скребок поворачивается вокруг пальца 2 и отклоняется до второго упора 7, обеспечивая новое рабочее положение при обратном ходе с углом установки, например, a1=a и соответствующую доочистку стойла. При большом объеме навоза, для снижений тягового усилия и т.п., возможно применение варианта поэтапной уборки навоза. При этом упоры размещаются так, чтобы при первом прямом ходе скребок размещался с большим углом установки (например, 165°), а при обратном - с меньшим (например, 135°). В этом варианте скребок при первом ходе охватывает только часть очищаемой поверхности стойла и навоз сгребается в продольный валок, а при обратном движении скребок полностью перекрывает ширину убираемой зоны стойла и смещает весь навоз в продольный канал. В дальнейшем цикл работы устройства может повторяться до обеспечения надлежащего качества уборки пола 4 стойл. Предлагаемое техническое решение обеспечивает упрощение конструкции и процессов уборки, очистки стойл; расширяет технологические варианты поэтапной уборки; повышает надежность, работоспособность и уровень механизации очистки стойл и удаления навоза, устраняя затраты ручного труда, а также позволяет автоматизировать процессы уборки стойл с учетом выполнения санитарно-гигиенических и зооветеринарных требований. 2 29695 Фиг. 1 Фиг. 2 Фиг. 3 3 29695 Фиг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4

Дивитися

Додаткова інформація

Назва патенту англійською

Arrangement for cleaning stalls

Автори англійською

Movsesov Harri Yervandovych, Liashenko Oleksandr Oleksandrovych, Farnosov Valerii Hryhorovych

Назва патенту російською

Устройство для очистки стойл

Автори російською

Мовсесов Гарри Ервандович, Ляшенко Александр Александрович, Фарносов Валерий Григорьевич

МПК / Мітки

МПК: A01K 1/01

Мітки: стійл, очищення, пристрій
