Пристрій для захисту від теплового випромінювання при ліквідації аварій на нафтових та газових свердловинах

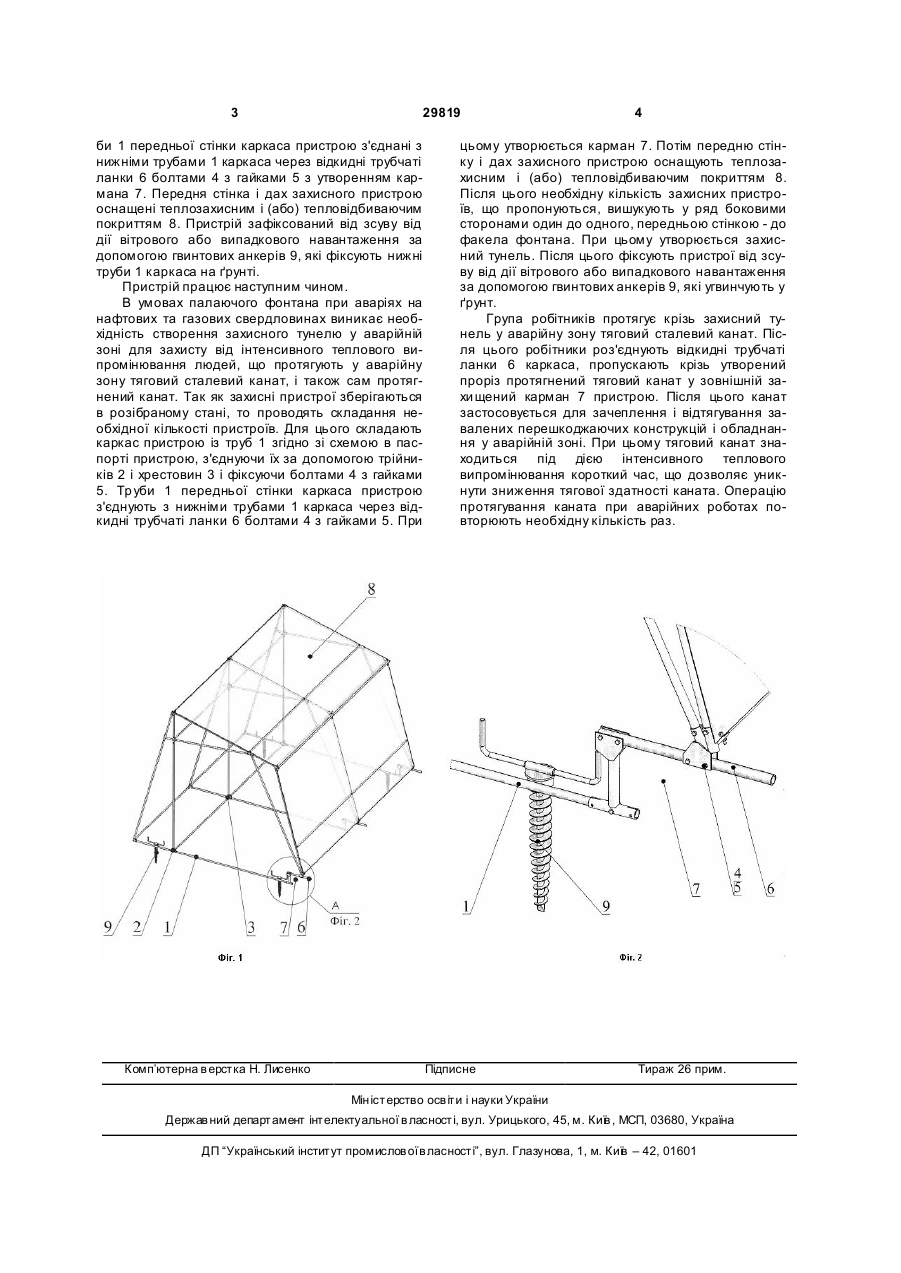

Пристрій для захисту від теплового випромінювання при ліквідації аварій на нафтових та газових свердловинах, що містить основу, передню стінку і дах, який відрізняється тим, що основа виконана у вигляді рознімного каркаса із металевих тр уб. (19) (21) u200711412 (22) 15.10.2007 (24) 25.01.2008 (72) БОНДАРЕВ ВІКТОР АРТЕМОВИЧ, U A, ДІТКОВСЬКИЙ АНАТОЛІЙ ВІКТОРОВИЧ, U A, КУЦАЙ ОЛЕКСАНДР ГРИГОРОВИЧ, UA, ЛЕНКЕВИЧ ЮРІЙ ЄВГЕНОВИЧ, UA, РИМЧУК ДАНИЛО ВАСИЛЬОВИЧ, UA (73) ДОЧІРНЄ ПІДПРИЄМСТВО "ВОЄНІЗОВАНА АВАРІЙНО-РЯТУВАЛЬНА (Г АЗОРЯТУВАЛЬНА) 3 29819 би 1 передньої стінки каркаса пристрою з'єднані з нижніми трубами 1 каркаса через відкидні трубчаті ланки 6 болтами 4 з гайками 5 з утворенням кармана 7. Передня стінка і дах захисного пристрою оснащені теплозахисним і (або) тепловідбиваючим покриттям 8. Пристрій зафіксований від зсуву від дії вітрового або випадкового навантаження за допомогою гвинтових анкерів 9, які фіксують нижні труби 1 каркаса на ґрунті. Пристрій працює наступним чином. В умовах палаючого фонтана при аваріях на нафтових та газових свердловинах виникає необхідність створення захисного тунелю у аварійній зоні для захисту від інтенсивного теплового випромінювання людей, що протягують у аварійну зону тяговий сталевий канат, і також сам протягнений канат. Так як захисні пристрої зберігаються в розібраному стані, то проводять складання необхідної кількості пристроїв. Для цього складають каркас пристрою із труб 1 згідно зі схемою в паспорті пристрою, з'єднуючи їх за допомогою трійників 2 і хрестовин 3 і фіксуючи болтами 4 з гайками 5. Тр уби 1 передньої стінки каркаса пристрою з'єднують з нижніми трубами 1 каркаса через відкидні трубчаті ланки 6 болтами 4 з гайками 5. При Комп’ютерна в ерстка Н. Лисенко 4 цьому утворюється карман 7. Потім передню стінку і дах захисного пристрою оснащують теплозахисним і (або) тепловідбиваючим покриттям 8. Після цього необхідну кількість захисних пристроїв, що пропонуються, вишукують у ряд боковими сторонами один до одного, передньою стінкою - до факела фонтана. При цьому утворюється захисний тунель. Після цього фіксують пристрої від зсуву від дії вітрового або випадкового навантаження за допомогою гвинтових анкерів 9, які угвинчують у ґрунт. Група робітників протягує крізь захисний тунель у аварійну зону тяговий сталевий канат. Після цього робітники роз'єднують відкидні трубчаті ланки 6 каркаса, пропускають крізь утворений проріз протягнений тяговий канат у зовнішній захи щений карман 7 пристрою. Після цього канат застосовується для зачеплення і відтягування завалених перешкоджаючих конструкцій і обладнання у аварійній зоні. При цьому тяговий канат знаходиться під дією інтенсивного теплового випромінювання короткий час, що дозволяє уникнути зниження тягової здатності каната. Операцію протягування каната при аварійних роботах повторюють необхідну кількість раз. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
