Спосіб визначення електричного опору ґрунту
Формула / Реферат
Спосіб визначення електричного опору ґрунту в лабораторних умовах, що включає використання ґрунту вагою 1,5...2 кг, взятого безпосередньо по трасі трубопроводу у вимірювальну ємність, в якій розміщено 4 електроди, з них 2 зовнішніх забезпечуються джерелами регулюючої напруги через міліамперметр і 2 внутрішніх, які приєднані до вольтметра з внутрішнім опором не менше 10 МОм, виміри падіння напруги між якими проводять на постійному струмі з подальшим визначенням опору ґрунту по закону Ома, який відрізняється тим, що для отримання постійного струму до джерела регулюючої напруги приєднують діодний міст із 4-х двопівперіодних випрямлячів типу Д 226Б, конденсатора ємністю на 100 МкФ і напругою 400 В.
Текст

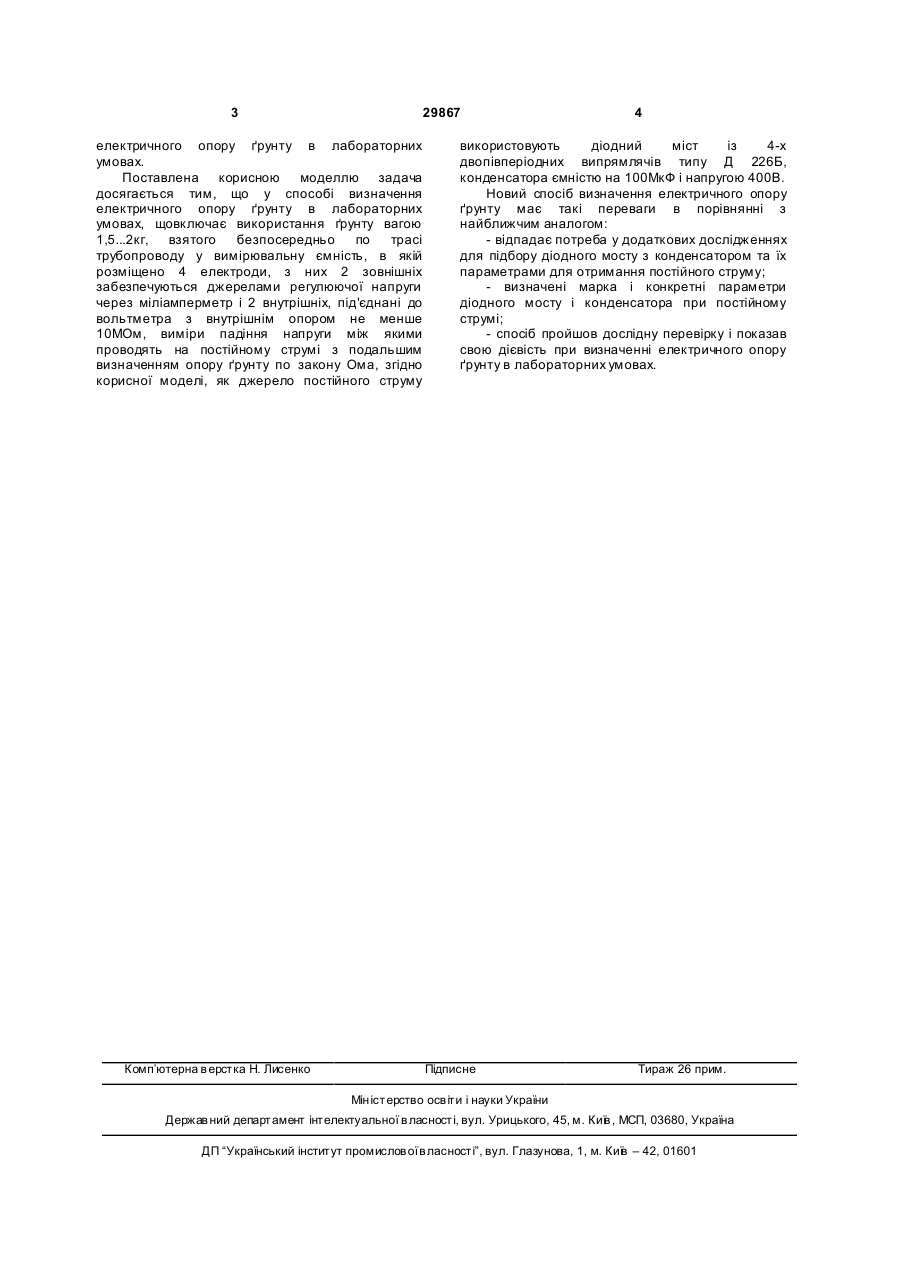

Спосіб визначення електричного опору ґрунту в лабораторних умовах, що включає використання ґрунту вагою 1,5...2кг, взятого безпосередньо по трасі трубопроводу у вимірювальну ємність, в якій розміщено 4 електроди, з них 2 зовнішніх 3 29867 електричного опору ґрунту в лабораторних умовах. Поставлена корисною моделлю задача досягається тим, що у способі визначення електричного опору ґрунту в лабораторних умовах, щовключає використання ґрунту вагою 1,5...2кг, взятого безпосередньо по трасі трубопроводу у вимірювальну ємність, в якій розміщено 4 електроди, з них 2 зовнішніх забезпечуються джерелами регулюючої напруги через міліамперметр і 2 внутрішніх, під'єднані до вольтметра з внутрішнім опором не менше 10МОм, виміри падіння напруги між якими проводять на постійному струмі з подальшим визначенням опору ґрунту по закону Ома, згідно корисної моделі, як джерело постійного струму Комп’ютерна в ерстка Н. Лисенко 4 використовують діодний міст із 4-х двопівперіодних випрямлячів типу Д 226Б, конденсатора ємністю на 100МкФ і напругою 400В. Новий спосіб визначення електричного опору ґрунту має такі переваги в порівнянні з найближчим аналогом: - відпадає потреба у додаткових дослідженнях для підбору діодного мосту з конденсатором та їх параметрами для отримання постійного струму; - визначені марка і конкретні параметри діодного мосту і конденсатора при постійному струмі; - спосіб пройшов дослідну перевірку і показав свою дієвість при визначенні електричного опору ґрунту в лабораторних умовах. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of electric resistance of earth
Автори англійськоюVasylenkov Viktor Yehorovych
Назва патенту російськоюСпособ определения электрического сопротивления грунта
Автори російськоюВасиленков Виктор Егорович
МПК / Мітки
МПК: G01N 27/02, G01R 27/16
Мітки: визначення, електричного, ґрунту, спосіб, опору
