Спосіб визначення величини холодного контактного електричного опору

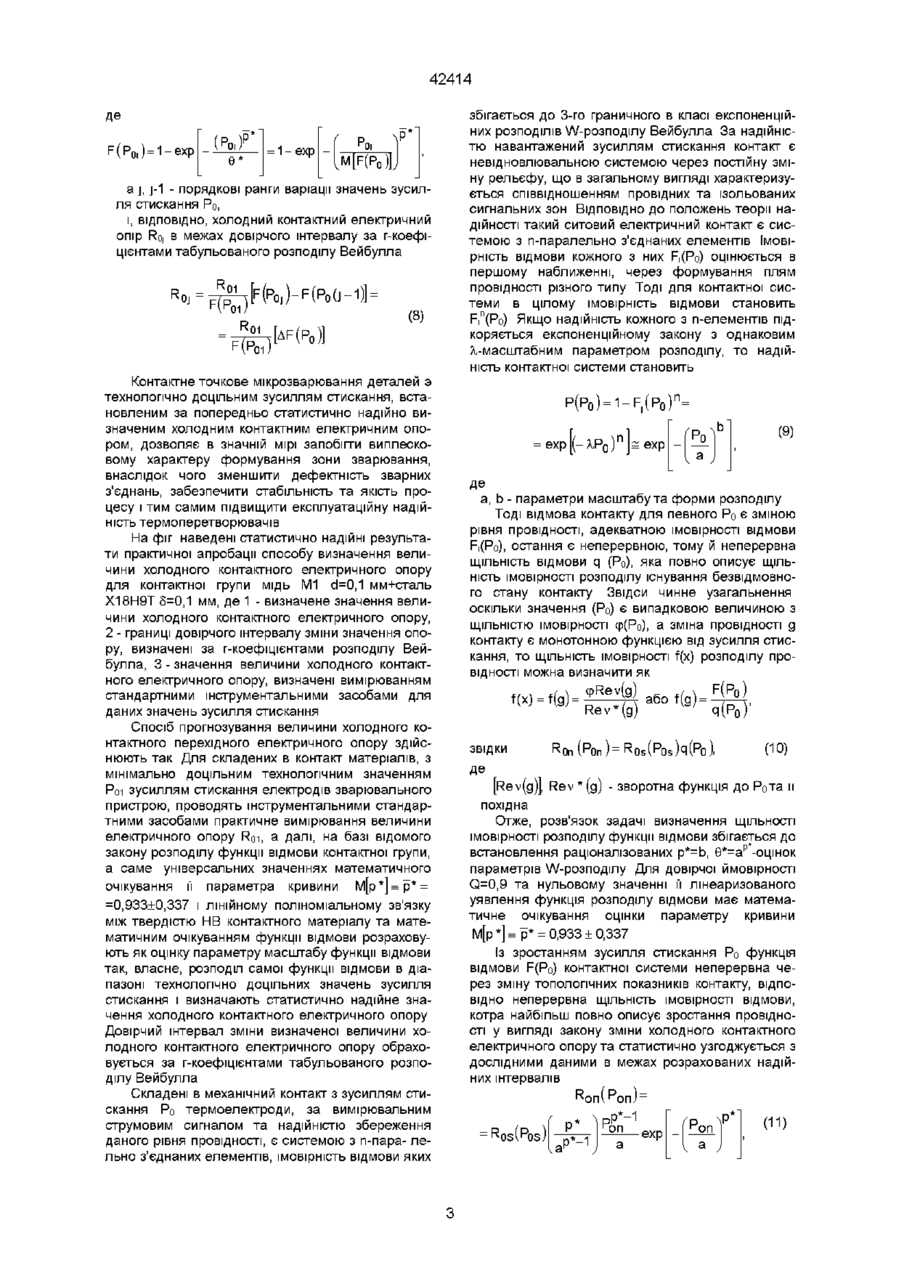

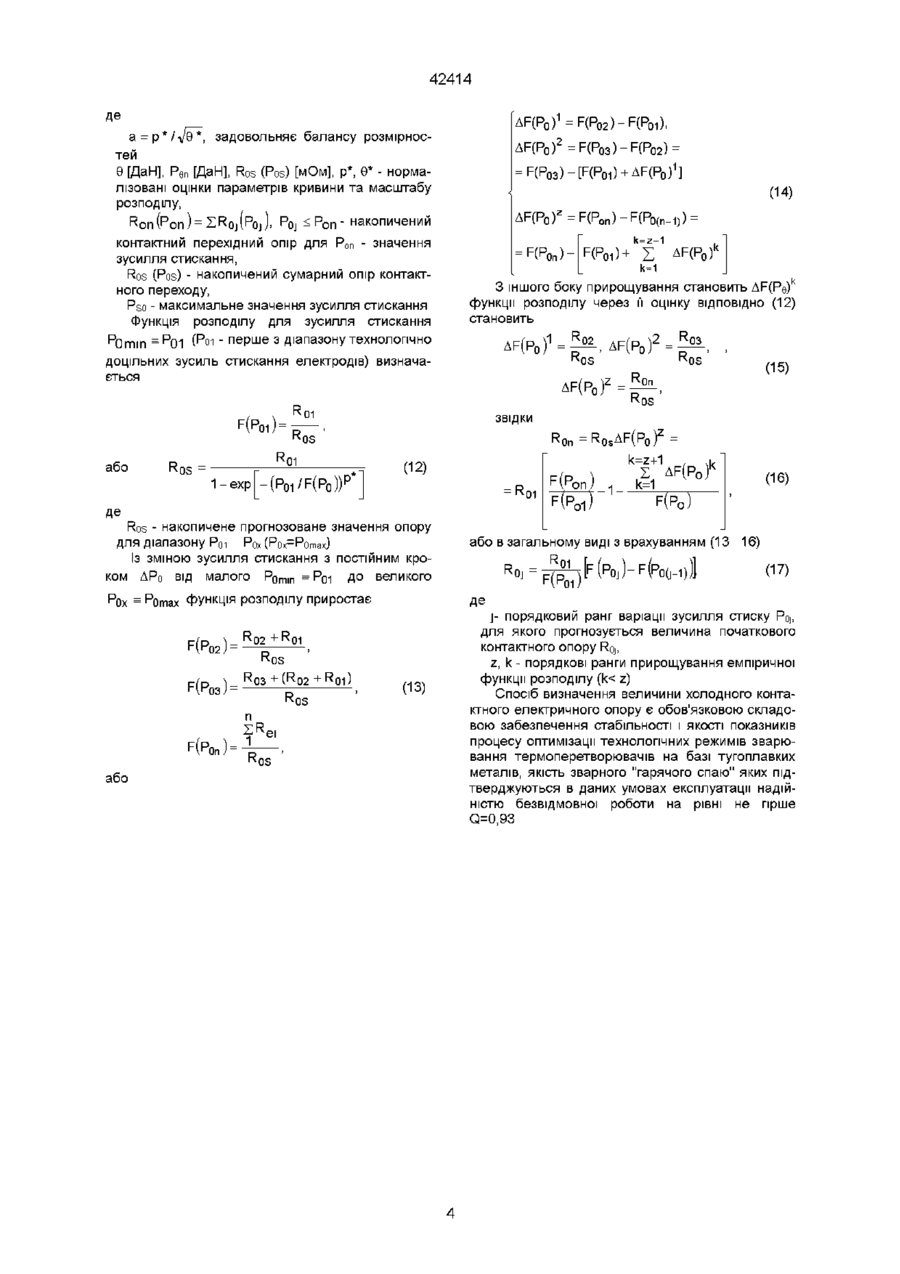

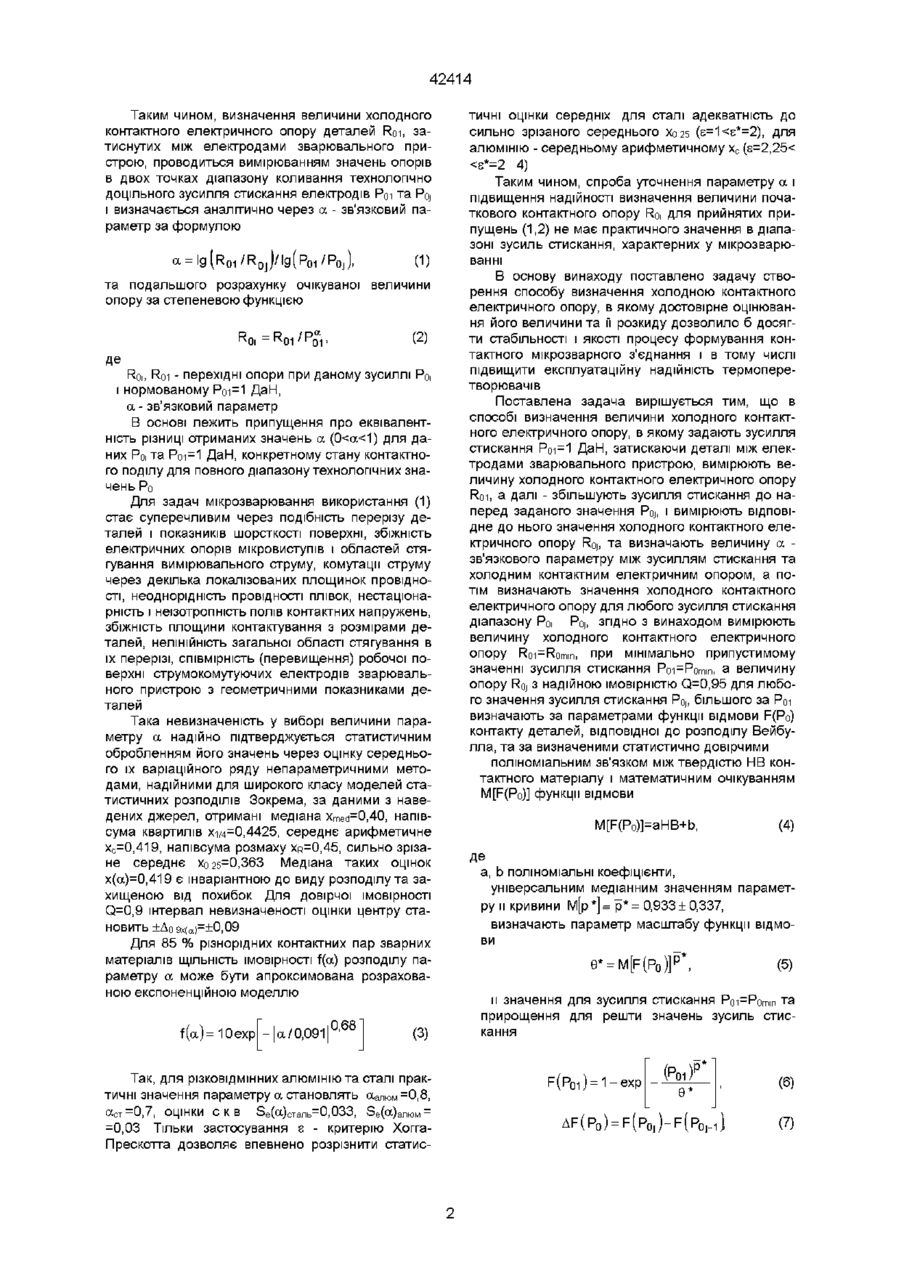

Спосіб визначення величини холодного контаісгного елеісгричного опору, в якому задають зусилля стискання Роі=1 ДаН, затискаючи деталі між електродами зварювального пристрою, вимірюють величину холодного контактного електричного опору Roi, а далі збільшують зусилля стискання до наперед заданого значення Pq і вимірюють відповідне до нього значення холодного контактного електричного опору Roj та визначають величину а- зв'язкового параметру між зусиллям стискання та холодним контактним електричним опором, а потім визначають значення холодного контактного електричного опору для будь-якого зусилля стискання діапазону Рої Poj, який відрізняється тим, що вимірюють величину холодного контактного електричного опору Roi=Romm при мінімально припустимому значенні зусилля стискання Poi=Pomm, a величину опору Roj з надійною імовірністю Q=0,95 для будь-якого значення зусилля стискання Poj, більшого за Рої, визначають за параметрами функції відмови F(Po) контакту деталей, відповідної до розподілу Вейбулла, та за визначеними статистично довірчими поліноміальним зв'язком між твердістю НВ контактного матеріалу і математичним очікуванням M[F(Po)] функції відмови M[F(P0)]=aHB+b, де a, b - поліноміальні коефіцієнти, універсальним медіанним значенням параметру и кривини М[р*]=р* = 0,933±0,337, визначають параметр масштабу функції відмови Винахід стосується виробництва мікрозварних точкових з'єднань радіоелектроніки та прецизійного приладобудування і може бути використаний у виготовленні зварного "гарячого спаю" термоперетворювачів, в тому числі з тугоплавких металів та сплавів, що застосовуються у вимірюванні температур високоенергетичних об'єктів Відомий спосіб визначення величини холодного контактного електричного опору, в якому задають зусилля стискання Роі=1 ДаН, затискаючи деталі між електродами зварювального пристрою, вимірюють величину холодного контактного електричного опору Roi, а далі збільшують зусилля стискання до наперед заданого значення Pq і ви мірюють, ВІДПОВІДНО до нього, значення холодного контактного електричного опору Roj та визначають величину а - зв'язкового параметру між зусиллям стискання та холодним контактним електричним опором, а потім визначають значення холодного контактного електричного опору для будь-якого зусилля стискання діапазону Рої Poj (Моравский В Э Особенности определения исходных данных для расчета холодного переходного контактного сопротивления//Автомат сварка -1988 - № 11 - С 32-35, Моравский В Э Методика определения переходного сопротивления в холодном контакте // Автомат сварка - 1990 - № 4 С 24-29) e* = M[F(P 0 )] p *, и значення для зусилля стискання Poi=Pomm та прирощення для решти значень зусиль стискання л F P 001 \ _=1-exp 1 Vі 0 1 / Р' AF Pn = F P n0,] . - F Rо, F(P Ol )=1-exp = 1 - ехр aj, j-1 - порядкові ранги варіації значень зусилля стискання Ро, і ВІДПОВІДНО холодний контактний електричний опір Roj в межах довірчого інтервалу за r-коефіцієнтами табульованого розподілу Вейбулла 42414 Таким чином, визначення величини холодного контактного електричного опору деталей Roi, затиснутих між електродами зварювального пристрою, проводиться вимірюванням значень опорів в двох точках діапазону коливання технологічно доцільного зусилля стискання електродів Рої та Pq і визначається аналітично через а - зв'язковий параметр за формулою lg(R01/R0)/lg(p01/P0j), та подальшого розрахунку очікуваної опору за степеневою функцією R 0i R (1) величини (2) O1 Де Roi, R01 - перехідні опори при даному зусиллі Рої і нормованому Роі=1 ДаН, a - зв'язковий параметр В основі лежить припущення про еквівалентність різниці отриманих значень a (0
