Вібромасажне крісло

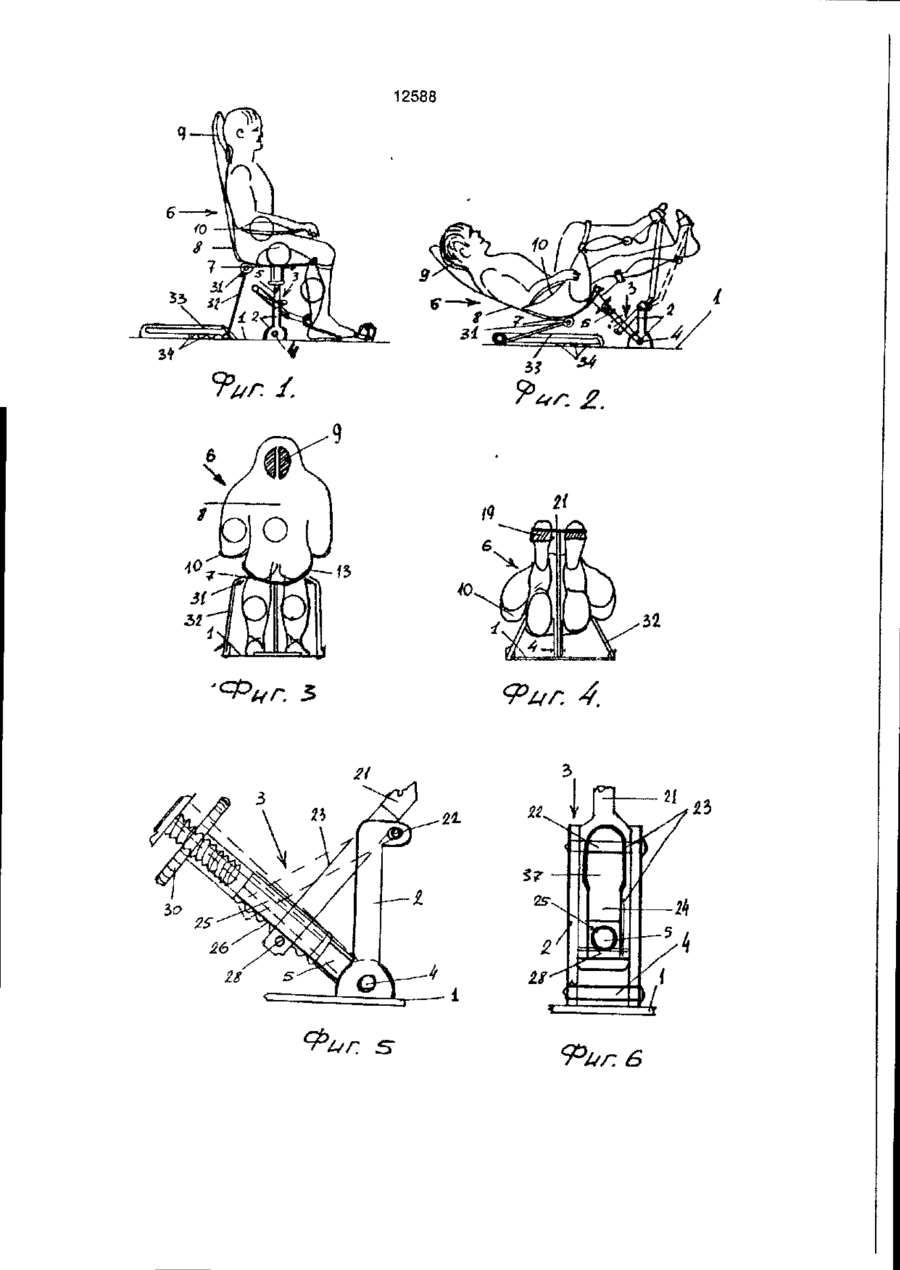

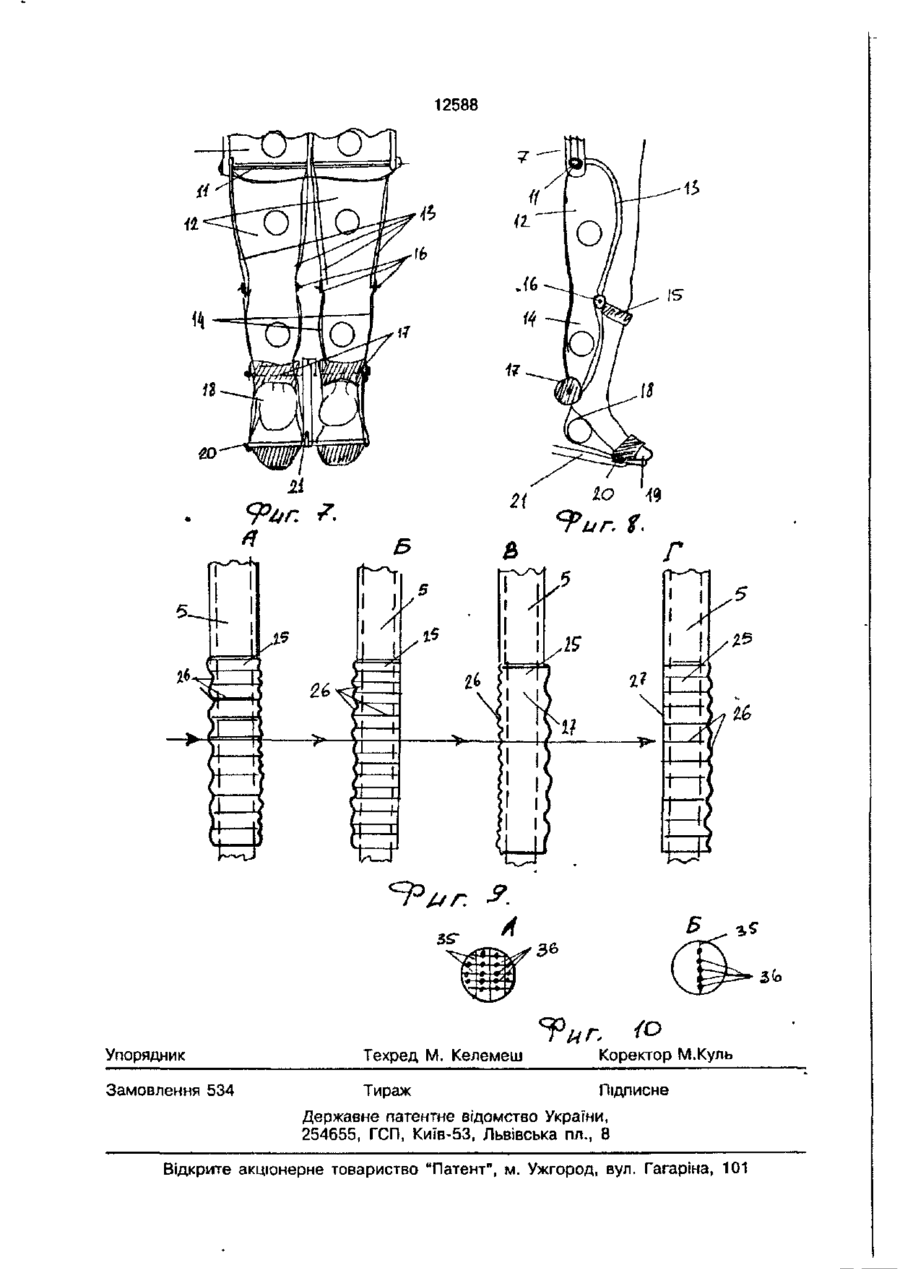

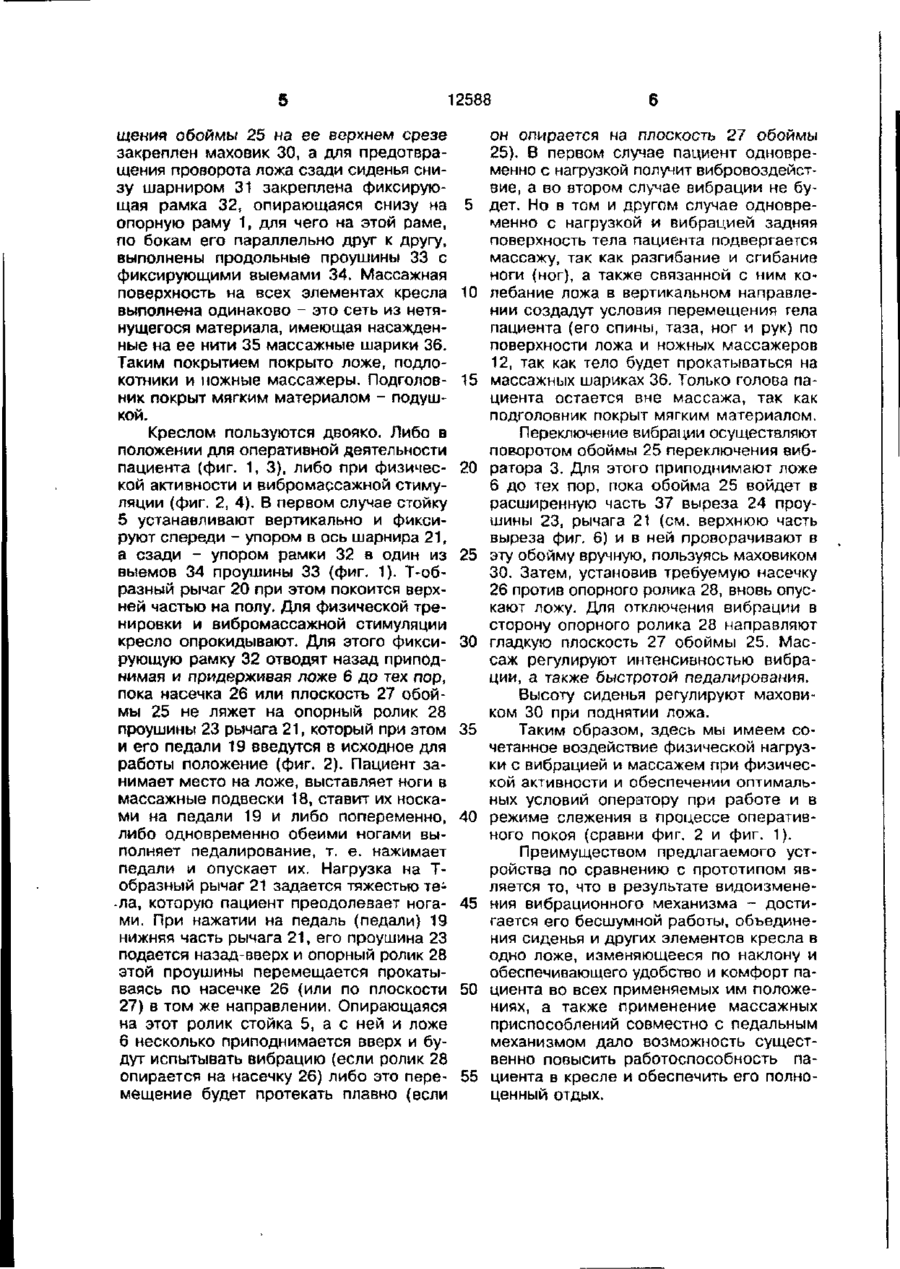

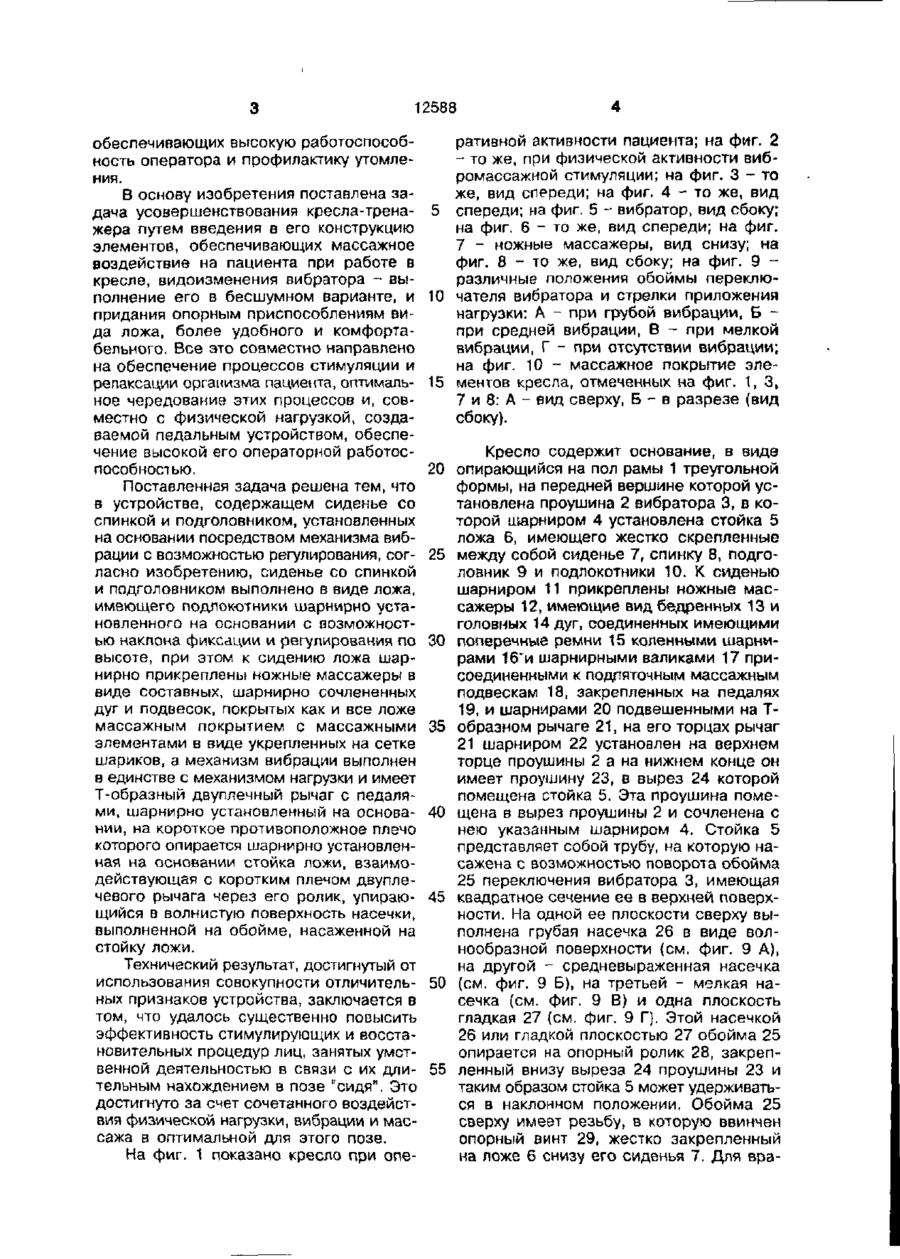

Вибромассажное кресло, содержащее сиденье со спинкой и подголовником, установленные на основании с возможностью регулирования и вибрации, о т л и ч а ю щ е е с я тем, что сиденье со спинкой и подголовником выполнено в виде ложа с подлокотниками и шарнирно установлено на основании с возможностью регулирования, установки и фиксации наклона, высоты его элементов, при этом к сиденью ложа шарнирно прикреплены ножные массажеры в виде составных шарнирно сочлененных дуг и подвесок, покрытых как и все ложе массажным покрытием с массажными элементами в виде укрепленных на сетке шариков, а механизм вибрации выполнен в эдинстве с механизмом нагрузки и имеет шарнирно установленный на основании Т-образный двуплечий рычаг с педалями, на короткое противоположное педалям плечо которого опирается шарнирно установленная на основании стойка ложа, взаимодействующая с коротким плечом двуплечего рычага через его ролик, упирающийся в волнистую поверхность насечки, выполненной на насаженной на стойку ложа обойме. ил Изобретение относится к медицине и спорту, в частности к устройству для массажа, вибростимуляции и физической тренировки. Наиболее близким по технической сущности является кресло-тренажер, содержащее регулируемое сиденье со спинкой и подголовником, при этом оно снабжено кронштейном с обоймами на концах, коромыслом, на концах которого размещены вибраторы, каждый из которых выполнен в виде оси со звездочкой, размещенной в фигурных отверстиях соответствующей обоймы, на осях вибраторов установлены с возможностью регулирова ния длины рычага с педалями, снабженные фиксаторами конечностей, причем коромысло выполнено с возможностью регулирования плеч, кронштейн установлен на сиденьи с возможностью изменения и фиксации положения в вертикальной плоскости, а обоймы снабжены регулировочными винтами. Недостаток прототипа в том, что это кресло не приспособлено для работы, к тому же, кресло-прототип не содержит средств для массажа, в котором возникает нужда для обеспечения восстановительных и стимулирующих процессов, 00 00 о 12588 обеспечивающих высокую работоспособность оператора и профилактику утомления. В основу изобретения поставлена задача усовершенствования кресла-тренажера путем введения в его конструкцию элементов, обеспечивающих массажное воздействие на пациента при работе в кресле, видоизменения вибратора - выполнение его в бесшумном варианте, и придания опорным приспособлениям вида ложа, более удобного и комфортабельного. Все это совместно направлено на обеспечение процессов стимуляции и релаксации организма пациента, оптимальное чередование этих процессов и, совместно с физической нагрузкой, создаваемой педальным устройством, обеспечение высокой его операторной работоспособностью. Поставленная задача решена тем, что в устройстве, содержащем сиденье со спинкой и подголовником, установленных на основании посредством механизма вибрации с возможностью регулирования, согласно изобретению, сиденье со спинкой и подголовником выполнено в виде ложа, имеющего подлокотники шарнирно установленного на основании с возможностью наклона фиксации и регулирования по высоте, при этом к сидению ложа шарнирно прикреплены ножные массажеры в виде составных, шарнирно сочлененных дуг и подвесок, покрытых как и все ложе массажным покрытием с массажными элементами в виде укрепленных на сетке шариков, а механизм вибрации выполнен в единстве с механизмом нагрузки и имеет Т-образный двуплечный рычаг с педалями, шарнирно установленный на основании, на короткое противоположное плечо которого опирается шарнирно установленная на основании стойка ложи, взаимодействующая с коротким плечом двуплечевого рычага через его ролик, упирающийся в волнистую поверхность насечки, выполненной на обойме, насаженной на стойку ложи. Технический результат, достигнутый от использования совокупности отличительных признаков устройства, заключается в том, что удалось существенно повысить эффективность стимулирующих и восстановительных процедур лиц, занятых умственной деятельностью в связи с их длительным нахождением в позе "сидя". Это достигнуто за счет сочетанного воздействия физической нагрузки, вибрации и массажа в оптимальной для этого позе. На фиг. 1 показано кресло при опе ративной активности пациента; на фиг. 2 - то же, при физической активности вибромассажной стимуляции; на фиг. 3 - то же, вид спереди; на фиг. 4 - то же, вид 5 спереди; на фиг. 5 - вибратор, вид сбоку; на фиг. 6 - то же, вид спереди; на фиг. 7 - ножные массажеры, вид снизу; на фиг. 8 - то же, вид сбоку; на фиг. 9 различные положения обоймы переклю10 чателя вибратора и стрелки приложения нагрузки: А - при грубой вибрации, Б при средней вибрации, В - при мелкой вибрации, Г - при отсутствии вибрации; на фиг. 10 - массажное покрытие эле15 ментов кресла, отмеченных на фиг. 1, 3, 7 и 8: А - вид сверху, Б - в разрезе (вид сбоку). Кресло содержит основание, в виде 20 опирающийся на пол рамы 1 треугольной формы, на передней вершине которой установлена проушина 2 вибратора 3, в которой шарниром 4 установлена стойка 5 ложа 6, имеющего жестко скрепленные 25 между собой сиденье 7, спинку 8, подголовник 9 и подлокотники 10. К сиденью шарниром 11 прикреплены ножные массажеры 12, имеющие вид бедренных 13 и головных 14 дуг, соединенных имеющими 30 поперечные ремни 15 коленными шарнирами 16"и шарнирными валиками 17 присоединенными к подпяточным массажным подвескам 18, закрепленных на педалях 19, и шарнирами 20 подвешенными на Т35 образном рычаге 21, на его торцах рычаг 21 шарниром 22 установлен на верхнем торце проушины 2 а на нижнем конце он имеет проушину 23, в вырез 24 которой помещена стойка 5. Эта проушина поме40 щена в вырез проушины 2 и сочленена с нею указанным шарниром 4. Стойка 5 представляет собой трубу, на которую насажена с возможностью поворота обойма 25 переключения вибратора 3, имеющая 45 квадратное сечение ее в верхней поверхности. На одной ее плоскости сверху выполнена грубая насечка 26 в виде волнообразной поверхности {см. фиг. 9 А), на другой - средневыраженная насечка 50 (см. фиг. 9 Б), на третьей - мелкая насечка (см. фиг. 9 В) и одна плоскость гладкая 27 (см. фиг. 9 Г}. Этой насечкой 26 или гладкой плоскостью 27 обойма 25 опирается на опорный ролик 28, закреп55 ленный внизу выреза 24 проушины 23 и таким образом стойка 5 может удерживаться в наклонном положении. Обойма 25 сверху имеет резьбу, в которую ввинчен опорный винт 29, жестко закрепленный на ложе 6 снизу его сиденья 7. Для вра 12588 щения обоймы 25 на ее верхнем срезе закреплен маховик 30, а для предотвращения проворота ложа сзади сиденья снизу шарниром 31 закреплена фиксирующая рамка 32, опирающаяся снизу на опорную раму 1, для чего на этой раме, по бокам его параллельно друг к другу, выполнены продольные проушины 33 с фиксирующими выемами 34. Массажная поверхность на всех элементах кресла выполнена одинаково - это сеть из нетянущегося материала, имеющая насажденные на ее нити 35 массажные шарики 36. Таким покрытием покрыто ложе, подлокотники и ножные массажеры. Подголовник покрыт мягким материалом - подушкой. Креслом пользуются двояко. Либо в положении для оперативной деятельности пациента (фиг. 1, 3), либо при физической активности и вибромассажной стимуляции (фиг. 2, 4). В первом случае стойку 5 устанавливают вертикально и фиксируют спереди - упором в ось шарнира 21, а сзади - упором рамки 32 в один из выемов 34 проушины 33 (фиг. 1). Т-образный рычаг 20 при этом покоится верхней частью на полу. Для физической тренировки и вибромассажной стимуляции кресло опрокидывают. Для этого фиксирующую рамку 32 отводят назад приподнимая и придерживая ложе 6 до тех пор, пока насечка 26 или плоскость 27 обоймы 25 не ляжет на опорный ролик 28 проушины 23 рычага 21, который при этом и его педали 19 введутся в исходное для работы положение (фиг. 2). Пациент занимает место на ложе, выставляет ноги в массажные подвески 18, ставит их носками на педали 19 и либо попеременно, либо одновременно обеими ногами выполняет педалирование, т. е. нажимает педали и опускает их. Нагрузка на Тобразный рычаг 21 задается тяжестью те-ла, которую пациент преодолевает ногами. При нажатии на педаль (педали) 19 нижняя часть рычага 21, его проушина 23 подается назад-вверх и опорный ролик 28 этой проушины перемещается прокатываясь по насечке 26 (или по плоскости 27) в том же направлении. Опирающаяся на этот ролик стойка 5, а с ней и ложе 6 несколько приподнимается вверх и будут испытывать вибрацию (если ролик 28 опирается на насечку 26) либо это перемещение будет протекать плавно (если 5 10 15 20 25 30 35 40 45 50 55 он опирается на плоскость 27 обоймы 25). В первом случае пациент одновременно с нагрузкой получит вибровоздействие, а во втором случае вибрации не будет. Но в том и другом случае одновременно с нагрузкой и вибрацией задняя поверхность тела пациента подвергается массажу, так как разгибание и сгибание ноги (ног), а также связанной с ним колебание ложа в вертикальном направлении создадут условия перемещения гела пациента (его спины, таза, ног и рук) по поверхности ложа и ножных массажеров 12, так как тело будет прокатываться на массажных шариках 36. Только голова пациента остается вне массажа, так как подголовник покрыт мягким материалом. Переключение вибрации осуществляют поворотом обоймы 25 переключения вибратора 3. Для этого приподнимают ложе 6 до тех пор, пока обойма 25 войдет в расширенную часть 37 выреза 24 проушины 23, рычага 21 (см. верхнюю часть выреза фиг. 6) и в ней проворачивают в эту обойму вручную, пользуясь маховиком 30. Затем, установив требуемую насечку 26 против опорного ролика 28, вновь опускают ложу. Для отключения вибрации в сторону опорного ролика 28 направляют гладкую плоскость 27 обоймы 25. Массаж регулируют интенсивностью вибрации, а также быстротой педалирования. Высоту сиденья регулируют маховиком 30 при поднятии ложа. Таким образом, здесь мы имеем сочетанное воздействие физической нагрузки с вибрацией и массажем при физической активности и обеспечении оптимальных условий оператору при работе и в режиме слежения в процессе оперативного покоя (сравни фиг. 2 и фиг. 1). Преимуществом предлагаемого устройства по сравнению с прототипом является то, что в результате видоизменения вибрационного механизма - достигается его бесшумной работы, объединения сиденья и других элементов кресла в одно ложе, изменяющееся по наклону и обеспечивающего удобство и комфорт пациента во всех применяемых им положениях, а также применение массажных приспособлений совместно с педальным механизмом дало возможность существенно повысить работоспособность пациента в кресле и обеспечить его полноценный отдых. 12588 . 4. . S и 2A иг s 12588 Упорядник Техред М. Келемеш Коректор М.Куль Замовлення 534 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
