Відцентровий змішувач сипких компонентів
Номер патенту: 29869
Опубліковано: 25.01.2008
Автори: Ачкевич Оксана Миколаївна, Ревенко Іван Іванович, Ревенко Юлій Іванович
Формула / Реферат
Відцентровий змішувач сипких компонентів, що містить корпус із кришкою, в якому на вертикальному валу розміщені ротор, у вигляді встановлених один в одному зворотних конусів, та розвантажувальна лопать, завантажувальний і розвантажувальний патрубки, який відрізняється тим, що завантажувальний патрубок (частково) своїм нижнім отвором заходить у внутрішній конус ротора нижче його верхнього зрізу, кут
нахилу твірної внутрішнього конуса менший за кут
нахилу твірної зовнішнього конуса, а розвантажувальна лопать встановлена на диску, розміщеному на валу ротора під зовнішнім конусом.
Текст

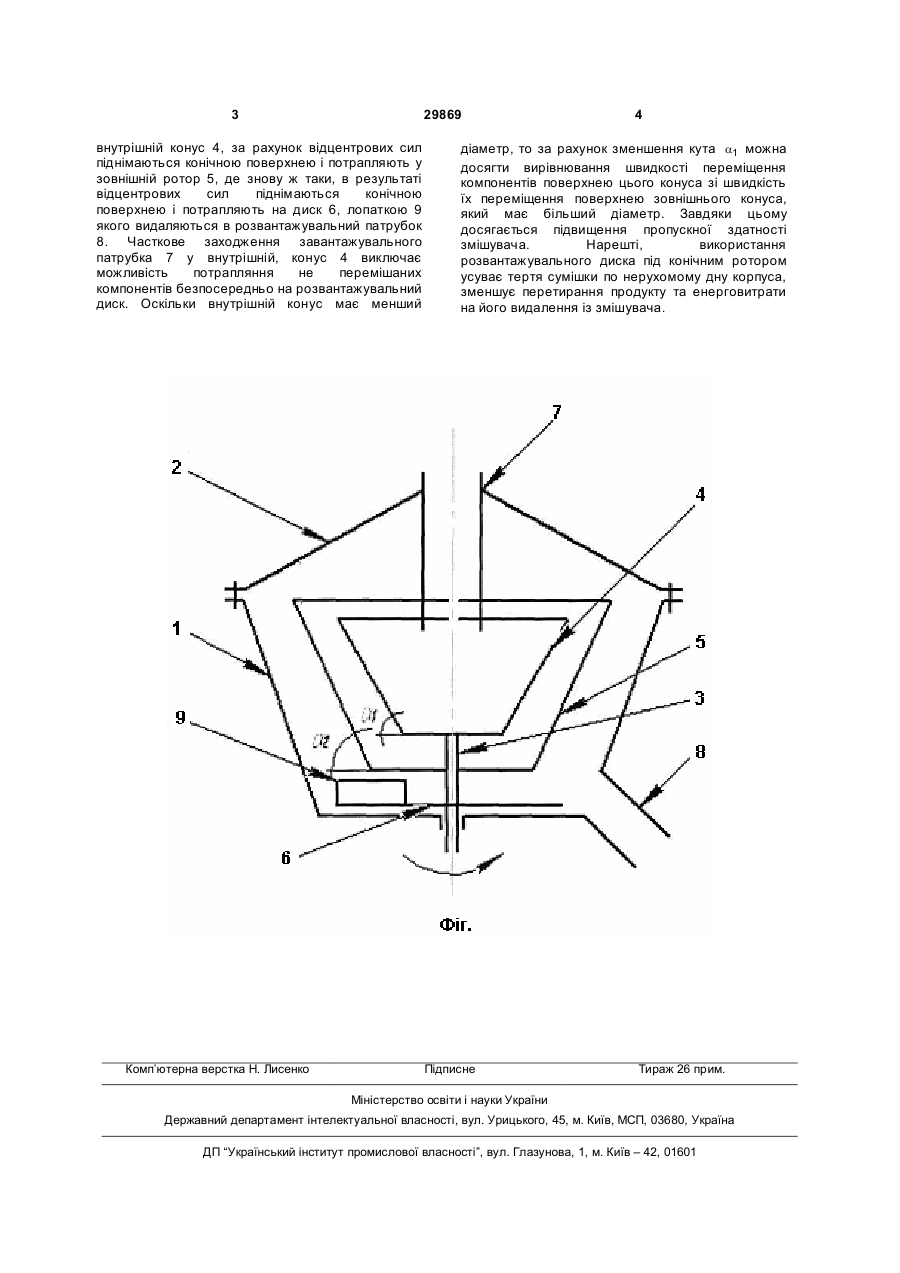

Відцентровий змішувач сипких компонентів, що містить корпус із кришкою, в якому на вертикальному валу розміщені ротор, у вигляді встановлених один в одному зворотних конусів, та 3 29869 внутрішній конус 4, за рахунок відцентрових сил піднімаються конічною поверхнею і потрапляють у зовнішній ротор 5, де знову ж таки, в результаті відцентрових сил піднімаються конічною поверхнею і потрапляють на диск 6, лопаткою 9 якого видаляються в розвантажувальний патрубок 8. Часткове заходження завантажувального патрубка 7 у внутрішній, конус 4 виключає можливість потрапляння не перемішаних компонентів безпосередньо на розвантажувальний диск. Оскільки внутрішній конус має менший Комп’ютерна верстка Н. Лисенко 4 діаметр, то за рахунок зменшення кута a1 можна досягти вирівнювання швидкості переміщення компонентів поверхнею цього конуса зі швидкість їх переміщення поверхнею зовнішнього конуса, який має більший діаметр. Завдяки цьому досягається підвищення пропускної здатності змішувача. Нарешті, використання розвантажувального диска під конічним ротором усуває тертя сумішки по нерухомому дну корпуса, зменшує перетирання продукту та енерговитрати на його видалення із змішувача. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal mixer of friable components
Автори англійськоюRevenko Ivan Ivanovych, Achkevych Oksana Mykolaivna, Revenko Yulii Ivanovych
Назва патенту російськоюЦентробежный смеситель сыпучих компонентов
Автори російськоюРевенко Иван Иванович, Ачкевич Оксана Николаевна, Ревенко Юлий Иванович
МПК / Мітки
МПК: B01F 7/24, A23N 17/00
Мітки: сипких, змішувач, відцентровий, компонентів
