Відцентровий змішувач сипучих компонентів

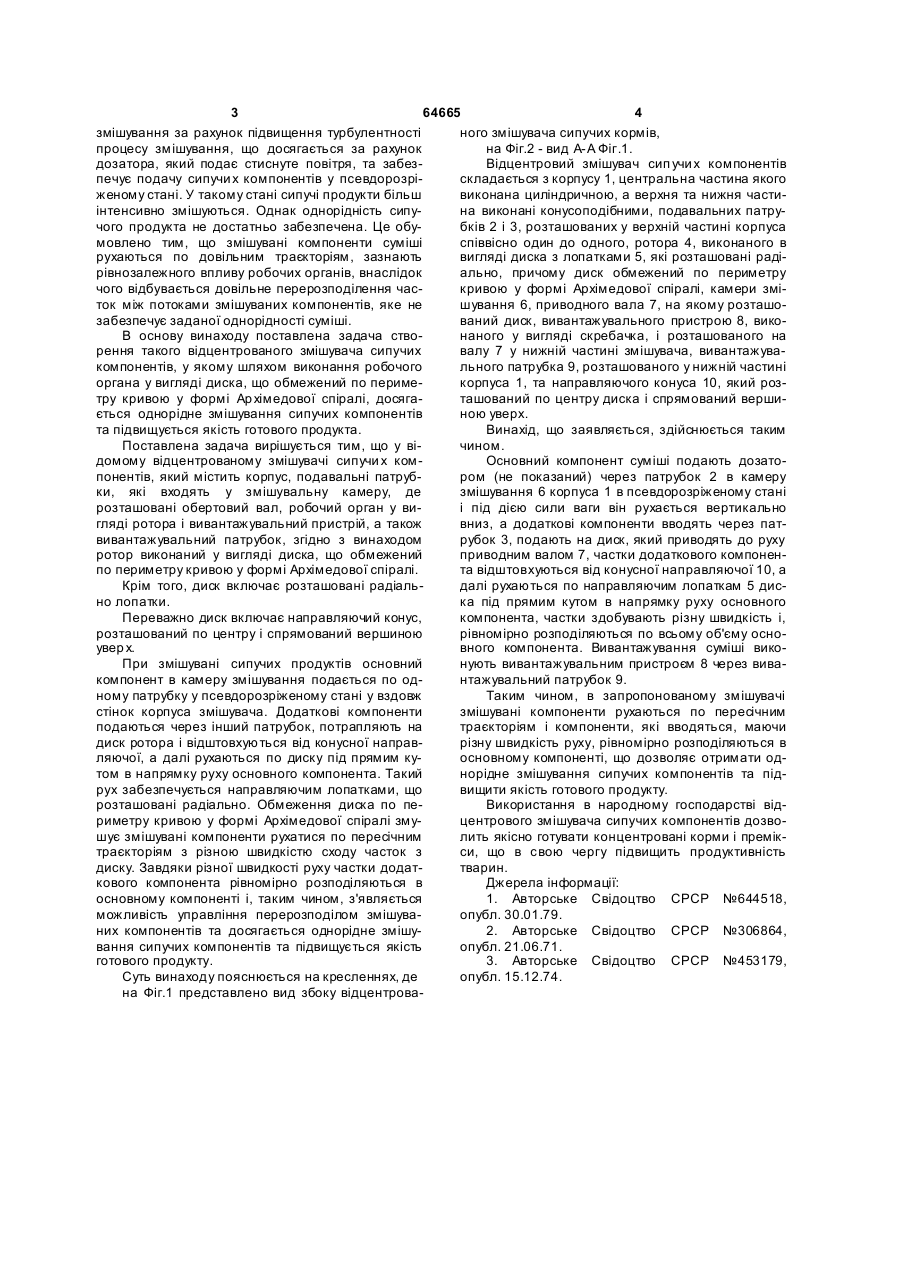

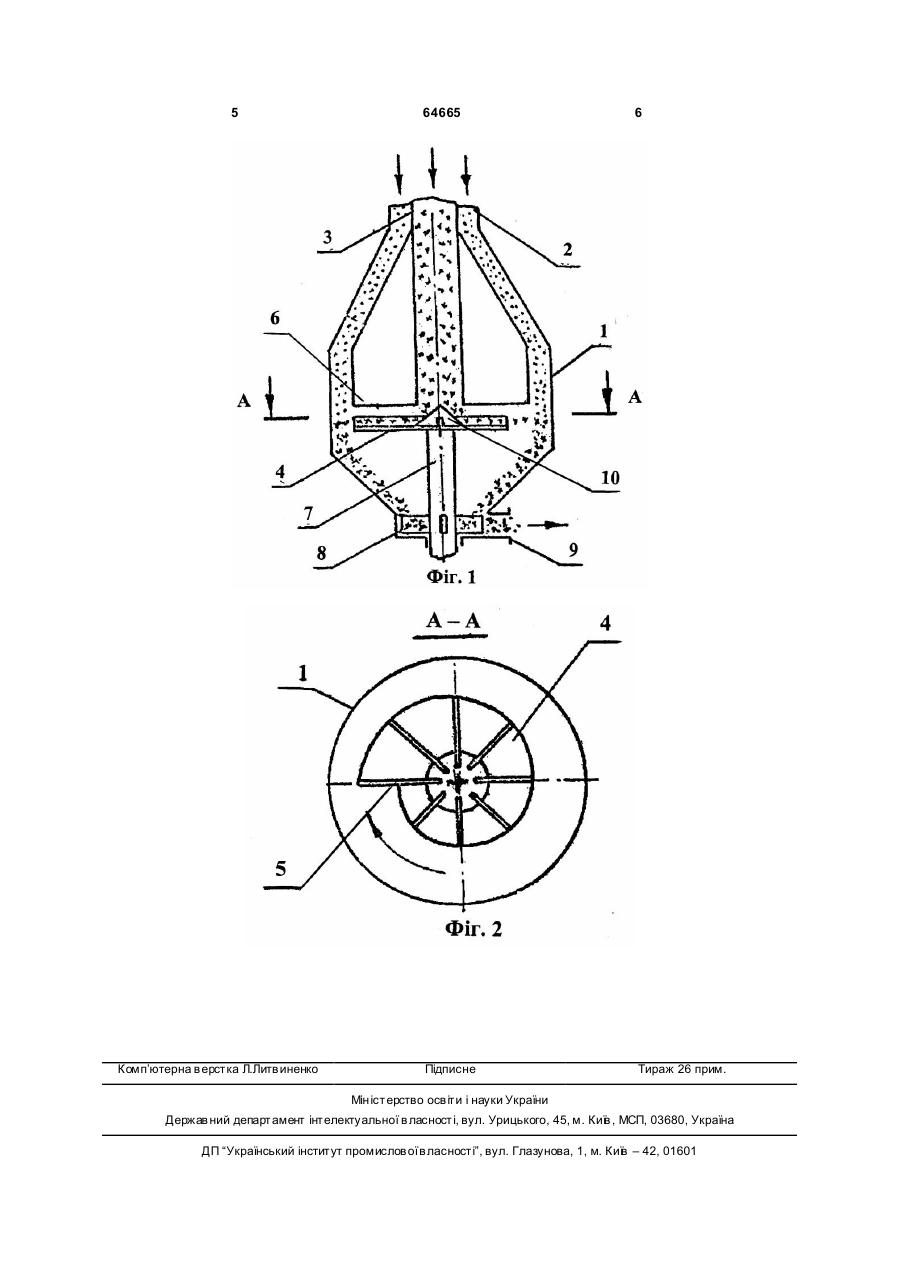

1. Відцентровий змішувач сипучи х компонентів, який містить корпус, подавальні патрубки, які входять у змішувальну камеру, де розташовані обертовий вал, робочий орган у вигляді ротора і вивантажувальний пристрій, а також вивантажувальний патрубок, який відрізняється тим, що ротор виконаний у вигляді диска, що обмежений по периметру кривою у формі Ар хімедової спіралі. 2. Відцентровий змішувач по п. 1, який відрізняє ться тим, що диск включає розташовані радіально лопатки. 3. Відцентровий змішувач по п. 1 або п. 2, який відрізняє ться тим, що диск включає направляючий конус, розташований по центру і спрямований вершиною уверх. Винахід відноситься до області сільськогосподарського машинобудування і може бути використаний для змішування сипучих кормів при виготовленні комбікормів та преміксів. Змішування сипучих кормів з різноманітними компонентами дозволяє отримувати повноцінний якісний корм для тварин, що є основою правильного годування, що в свою чергу підвищує продуктивність тварин. При цьому важливе значення має рівномірний розподіл компонентів кормів у суміші, завдяки чому тварини одержують необхідну кількість корисних речовин. Розробка змішувачів, які дозволять отримувати однорідну суміш кормів, є досить актуальною для сільського господарства. Використовують різні змішувачі, наприклад з шнековими робочими органами, відцентровані змішувачі, з роторними робочими органами. Відомий відцентрований змішувач безперервної дії, який складається з вертикального корпусу, з кришкою і дном, в середині якого встановлений конічний ротор, в порожнині якого встановлена скребачка, що входить своїм кінцем у вікно запитуючого патрубка, що розташований у корпусі [1]. Даний винахід дозволяє знизити флуктуацію потоку, яка виникає в процесі змішування, однак змі шувач не забезпечує інтенсивного змішування та отримання однорідної суміші в наслідок того, що в процесі змішування виникає незначна турбулентність змішуваних матеріалів. Відомий відцентрований змішувач порошкообразних матеріалів, який включає циліндричний корпус, в якому розташовано одна над другою внутрішня конусна перегородка, вертикальний вал, на якому розташовані конусні ротори, живильник, причому конусні ротори розташовані концентрично один одному, і вставлені один в один з деякими зазорами, які утворюють порожнини [2]. Змішувач забезпечує більшу турбулентність процесу змішування, однак не досить значно. Крім того, не досягається отримання однорідної суміші. Найбільш близьким до змішувача, що заявляється, є змішувач для сипучи х матеріалів, який містить корпус, подавальні патрубки, дозатор, вивантажувальний пристрій, вивантажувальний патрубок, обертовий вал та робочий орган у вигляді ротора [3]. Причому вивантажувальний пристрій виконаний у вигляді скребачка, а робочий орган у вигляді ротора конусоподібної форми, направлений вершиною униз, та який має здвоєні стінки з крізними каналами. На валу встановлена розподільна тарілка. Змішувач забезпечує інтенсифікацію (19) UA (11) 64665 (13) C2 (21) 20031211042 (22) 05.12.2003 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Бойко Іван Григорович, Семенцов Володимир Ілліч (73) Бойко Іван Григорович, Семенцов Володимир Ілліч (56) SU 453179, B01F13/02, 23.01.1975 SU 306864, B01F7/26, 23.07.1971 SU 644518,B01F7/16, 30.01.1979 RU 2132725, B01F7/26, 10.07.1999 JP 2001149764, B01F7/16, B01F7/26, 05.06.2001 DE 3111124, B04B5/12, 30.09.1982 US 4176972, B01F7/26, 04.12.1979 RU 2200055, B01F7/26, 10.03.2003 3 64665 4 змішування за рахунок підвищення турбулентності ного змішувача сипучих кормів, процесу змішування, що досягається за рахунок на Фіг.2 - вид А-А Фіг.1. дозатора, який подає стиснуте повітря, та забезВідцентровий змішувач сип учи х компонентів печує подачу сипучи х компонентів у псевдорозріскладається з корпусу 1, центральна частина якого женому стані. У такому стані сипучі продукти більш виконана циліндричною, а верхня та нижня частиінтенсивно змішуються. Однак однорідність сипуна виконані конусоподібними, подавальних патручого продукта не достатньо забезпечена. Це обубків 2 і 3, розташованих у верхній частині корпуса мовлено тим, що змішувані компоненти суміші співвісно один до одного, ротора 4, виконаного в рухаються по довільним траєкторіям, зазнають вигляді диска з лопатками 5, які розташовані радірівнозалежного впливу робочих органів, внаслідок ально, причому диск обмежений по периметру чого відбувається довільне перерозподілення часкривою у формі Архімедової спіралі, камери зміток між потоками змішуваних компонентів, яке не шування 6, приводного вала 7, на якому розташозабезпечує заданої однорідності суміші. ваний диск, вивантажувального пристрою 8, викоВ основу винаходу поставлена задача ствонаного у вигляді скребачка, і розташованого на рення такого відцентрованого змішувача сипучих валу 7 у нижній частині змішувача, вивантажувакомпонентів, у якому шляхом виконання робочого льного патрубка 9, розташованого у нижній частині органа у вигляді диска, що обмежений по перимекорпуса 1, та направляючого конуса 10, який розтру кривою у формі Ар хімедової спіралі, досягаташований по центру диска і спрямований вершиється однорідне змішування сипучих компонентів ною уверх. та підвищується якість готового продукта. Винахід, що заявляється, здійснюється таким Поставлена задача вирішується тим, що у вічином. домому відцентрованому змішувачі сипучи х комОсновний компонент суміші подають дозатопонентів, який містить корпус, подавальні патрубром (не показаний) через патрубок 2 в камеру ки, які входять у змішувальну камеру, де змішування 6 корпуса 1 в псевдорозріженому стані розташовані обертовий вал, робочий орган у виі під дією сили ваги він рухається вертикально гляді ротора і вивантажувальний пристрій, а також вниз, а додаткові компоненти вводять через патвивантажувальний патрубок, згідно з винаходом рубок 3, подають на диск, який приводять до руху ротор виконаний у вигляді диска, що обмежений приводним валом 7, частки додаткового компоненпо периметру кривою у формі Архімедової спіралі. та відштовхуються від конусної направляючої 10, а Крім того, диск включає розташовані радіальдалі рухаються по направляючим лопаткам 5 дисно лопатки. ка під прямим кутом в напрямку руху основного Переважно диск включає направляючий конус, компонента, частки здобувають різну швидкість і, розташований по центру і спрямований вершиною рівномірно розподіляються по всьому об'єму осноувер х. вного компонента. Вивантажування суміші викоПри змішувані сипучих продуктів основний нують вивантажувальним пристроєм 8 через вивакомпонент в камеру змішування подається по однтажувальний патрубок 9. ному патрубку у псевдорозріженому стані у вздовж Таким чином, в запропонованому змішувачі стінок корпуса змішувача. Додаткові компоненти змішувані компоненти рухаються по пересічним подаються через інший патрубок, потрапляють на траєкторіям і компоненти, які вводяться, маючи диск ротора і відштовхуються від конусної направрізну швидкість руху, рівномірно розподіляються в ляючої, а далі рухаються по диску під прямим куосновному компоненті, що дозволяє отримати одтом в напрямку руху основного компонента. Такий норідне змішування сипучих компонентів та підрух забезпечується направляючим лопатками, що вищити якість готового продукту. розташовані радіально. Обмеження диска по пеВикористання в народному господарстві відриметру кривою у формі Архімедової спіралі змуцентрового змішувача сипучих компонентів дозвошує змішувані компоненти рухатися по пересічним лить якісно готувати концентровані корми і преміктраєкторіям з різною швидкістю сходу часток з си, що в свою чергу підвищить продуктивність диску. Завдяки різної швидкості руху частки додаттварин. кового компонента рівномірно розподіляються в Джерела інформації: основному компоненті і, таким чином, з'являється 1. Авторське Свідоцтво СРСР №644518, можливість управління перерозподілом змішуваопубл. 30.01.79. них компонентів та досягається однорідне змішу2. Авторське Свідоцтво СРСР №306864, вання сипучих компонентів та підвищується якість опубл. 21.06.71. готового продукту. 3. Авторське Свідоцтво СРСР №453179, Суть винаходу пояснюється на кресленнях, де опубл. 15.12.74. на Фіг.1 представлено вид збоку відцентрова 5 Комп’ютерна в ерстка Л.Литв иненко 64665 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
