Пристрій для класифікації матеріалів

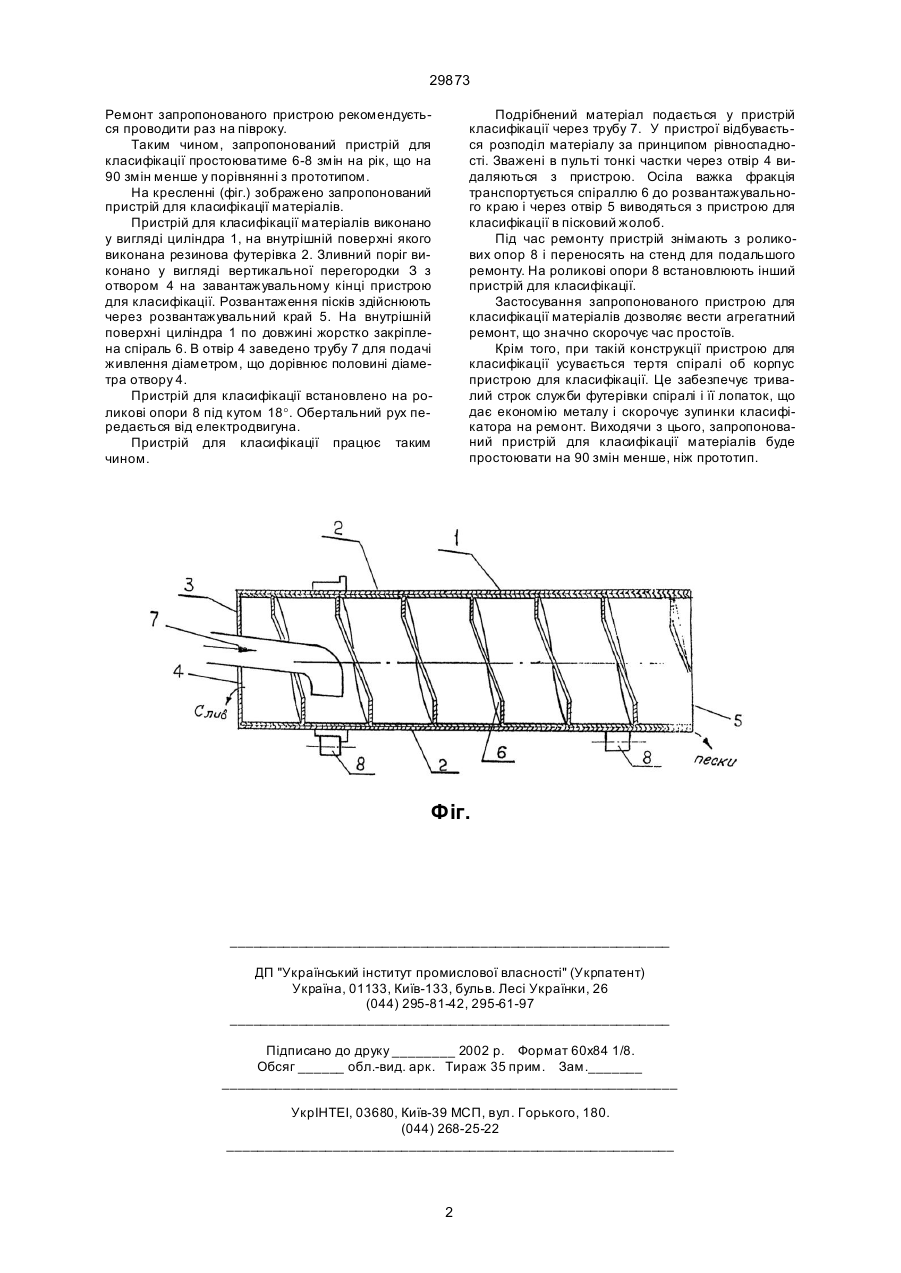

Пристрій для класифікації матеріалів, що включає корпус із зливним порогом і пісковим жолобом, спіраль для транспортування піскової фракції, розташовану в середині корпуса, який відрізняється тим, що корпус виконаний у вигляді циліндра і встановлений з можливістю обертання, при цьому спіраль жорстко закріплена на внутрішній поверхні корпуса. (19) (21) 97094667 (22) 22.01.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Головань Володимир Іванович, Антонов Андрій Юрійович, Гхарбі Наталя Юріївна, Станков Олександр Павлович, Кривошеєв Олександр Васильович, Мельник Юрій Іванович, Мец Юрій Семенович, Гхарбі Ахмед 29873 Ремонт запропонованого пристрою рекомендується проводити раз на півроку. Таким чином, запропонований пристрій для класифікації простоюватиме 6-8 змін на рік, що на 90 змін менше у порівнянні з прототипом. На кресленні (фіг.) зображено запропонований пристрій для класифікації матеріалів. Пристрій для класифікації матеріалів виконано у вигляді циліндра 1, на внутрішній поверхні якого виконана резинова футерівка 2. Зливний поріг виконано у вигляді вертикальної перегородки З з отвором 4 на завантажувальному кінці пристрою для класифікації. Розвантаження пісків здійснюють через розвантажувальний край 5. На внутрішній поверхні циліндра 1 по довжині жорстко закріплена спіраль 6. В отвір 4 заведено трубу 7 для подачі живлення діаметром, що дорівнює половині діаметра отвору 4. Пристрій для класифікації встановлено на роликові опори 8 під кутом 18°. Обертальний рух передається від електродвигуна. Пристрій для класифікації працює таким чином. Подрібнений матеріал подається у пристрій класифікації через трубу 7. У пристрої відбувається розподіл матеріалу за принципом рівноспадності. Зважені в пульті тонкі частки через отвір 4 видаляються з пристрою. Осіла важка фракція транспортується спіраллю 6 до розвантажувального краю і через отвір 5 виводяться з пристрою для класифікації в пісковий жолоб. Під час ремонту пристрій знімають з роликових опор 8 і переносять на стенд для подальшого ремонту. На роликові опори 8 встановлюють інший пристрій для класифікації. Застосування запропонованого пристрою для класифікації матеріалів дозволяє вести агрегатний ремонт, що значно скорочує час простоїв. Крім того, при такій конструкції пристрою для класифікації усувається тертя спіралі об корпус пристрою для класифікації. Це забезпечує тривалий строк служби футерівки спіралі і її лопаток, що дає економію металу і скорочує зупинки класифікатора на ремонт. Виходячи з цього, запропонований пристрій для класифікації матеріалів буде простоювати на 90 змін менше, ніж прототип. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
